Артикул: 187-165
Модель: ВМЮ-99(7Т)
Секция: Дополнительная

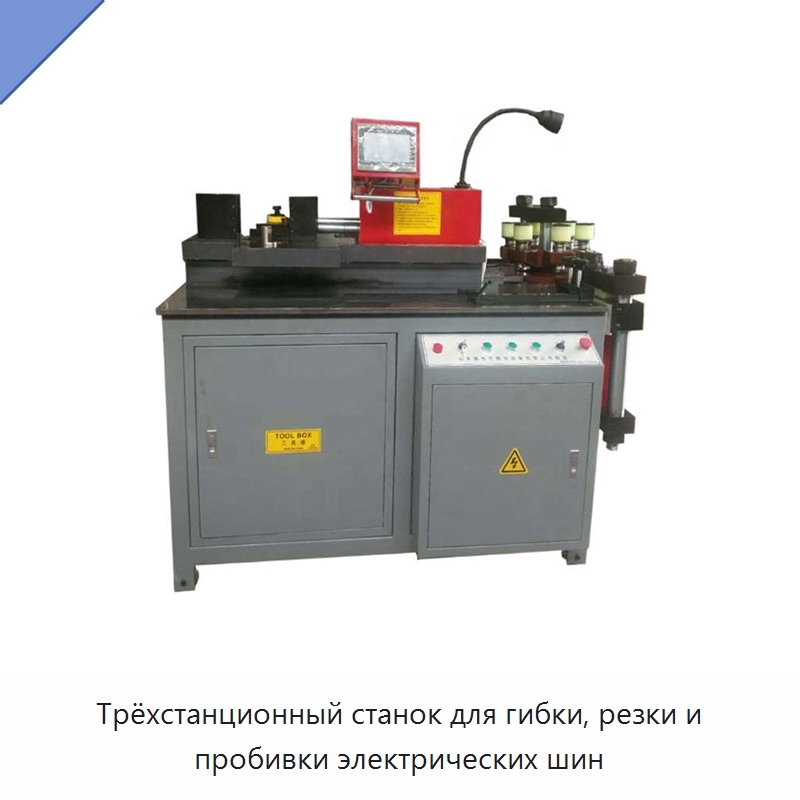

Трёхстанционный станок для гибки, резки и пробивки электрических шин

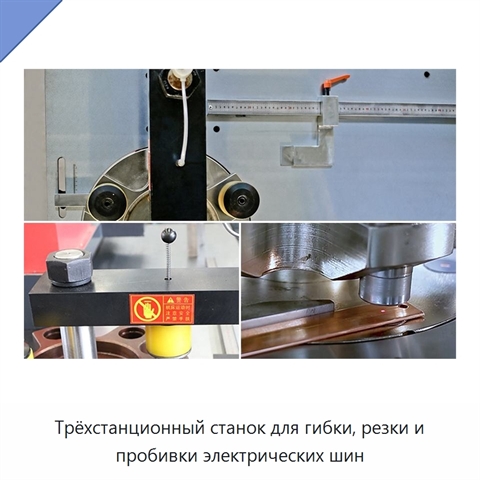

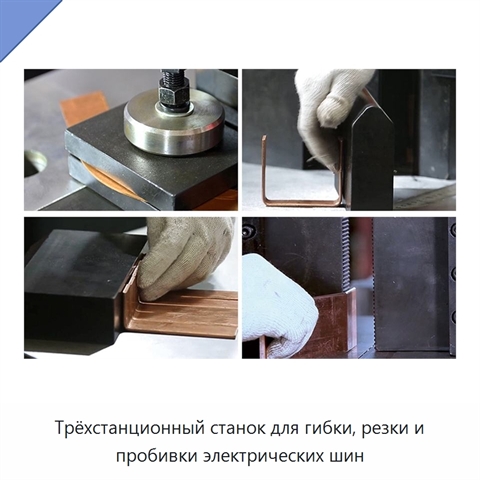

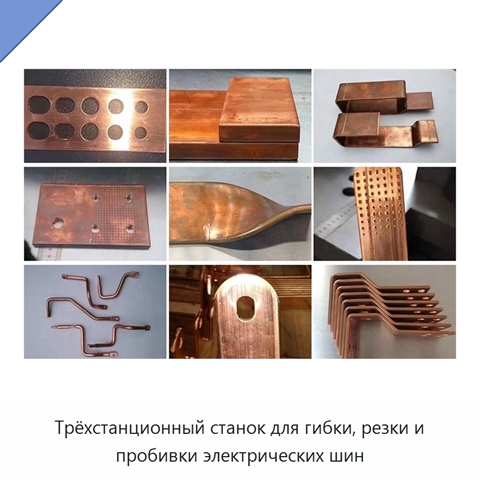

Оборудование объединяет три независимые рабочие станции — пробивную, режущую и гибочную; они могут работать одновременно. Станок предназначен для обработки медных и алюминиевых шин. Пробивная станция оснащена сменными пуансонами для отверстий разных типов, включая квадратные отверстия при использовании специальной оснастки. Механическое двухкоординатное позиционирование по осям X и Y, позиционный штифт и лазерная линия помогают размещать заготовку без нанесения перекрёстной разметки. Для защиты от ржавчины применяется гальваническое покрытие. Измерительные упоры установлены на всех станциях и упрощают изготовление изделий. Режущая станция выполнена по двухстоечной схеме с двумя ножами: верхний и нижний ножи установлены вертикально и параллельно. Конструкция обеспечивает ровную кромку без заусенцев, отходов и деформации после длительного использования. Резка управляется кнопкой или ножным переключателем. Гибочная станция имеет замкнутую усиленную конструкцию, поддерживает плоскую, вертикальную и U-образную гибку, а также тиснение. Минимальное расстояние между двумя гибами составляет 40 мм. Угол гибки контролируется совместной работой ПЛК и датчика перемещения; система запоминает рабочие данные, выполняет компенсацию погрешности и позволяет настраивать упругую компенсацию, время выдержки и параметры гибочной матрицы. Сенсорный экран используется для ввода и отображения данных. Для Z-гиба система автоматически рассчитывает требуемый угол по высоте и длине наклонной стороны. Опорные ножки оснащены выравнивающими накладками, повышающими устойчивость станка с учётом условий пола. Защитные меры включают надёжное заземление, защиту от остаточного тока 30 мА в течение 0,1 с, защиту от ошибочного срабатывания ножной педали и аварийную остановку.
Задать вопрос Искать на Baidu
Какую задачу решает станок для обработки электрических шин

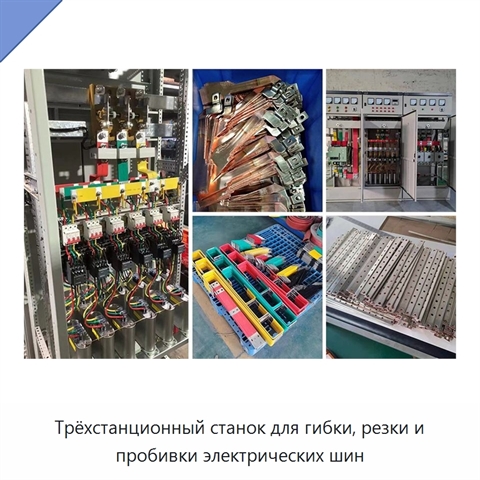

Станок для обработки электрических шин применяют для подготовки шин при изготовлении электротехнических изделий и шкафов на производстве.
Характеристики ВМЮ-99(7Т)
Модель (по базе 91Т)ВМЮ-99(7Т)
Наличие ЧПУобычное, ЧПУ
Функциярезка, гибка, пробивка
Максимальная толщина (мм)20 мм, 15 мм
Максимальная ширина (мм)300 мм, 160 мм
Напряжение380 В, 220 В, 415 В, 50 Гц, 60 Гц или по индивидуальному заказу, 415 В...50–60 Гц, трёхфазное исполнение
Станок для обработки электрических шин - гибкость поставки.
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу возможна адаптация технических характеристик, типоразмеров и комплектации ВМЮ-99(7Т) под конкретные условия применения (силами первого производителя или силами нашего завода в России).
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу возможна адаптация технических характеристик, типоразмеров и комплектации ВМЮ-99(7Т) под конкретные условия применения (силами первого производителя или силами нашего завода в России).
Дата последней проверки актуальности данных: 13.08.26
Данные о производителе и характеристиках проверены.
Люди, которые искали Станок для обработки электрических шин, также смотрели:
+3 фотоПереносной станок для обработки шин с функциями гибки, резки и пробивки
Модель: ПВЯ-12(1Т)
Переносной станок для обработки шин выполняет три операции: резку, гибку и пробивку. Максимальная обрабатываемая толщина составляет 12 мм, максимальная ширина — 200 мм. Напряжение составляет 220–240 В. Управление — обычное.
+4 фотоМногофункциональный станок для резки, гибки и пробивки медных шин
Модель: БРЕ-18(2Ж)
Многофункциональный станок для обработки медных шин выполняет резку, гибку и пробивку. Максимальная толщина обрабатываемой шины составляет 16 мм, максимальная ширина — 260 мм. Напряжение станка — 380 В.

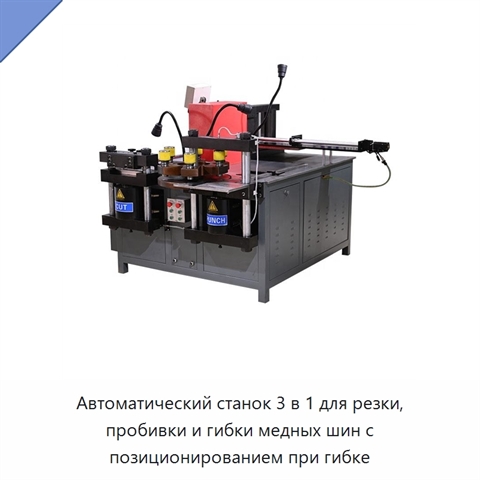

+4 фотоАвтоматический станок 3 в 1 для резки, пробивки и гибки медных шин с позиционированием при гибке
