Артикул: 546-906 Модель: НЖЭ-74(9Т) Секция: Дополнительная

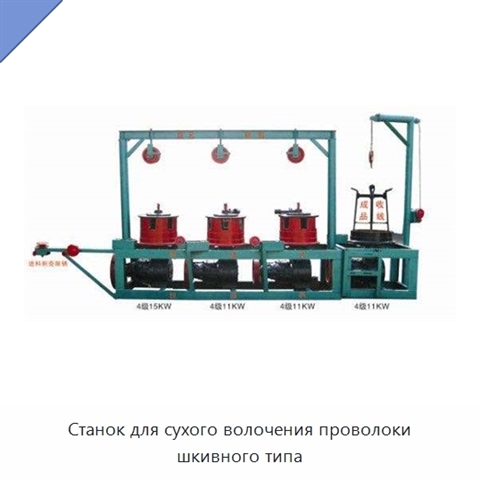

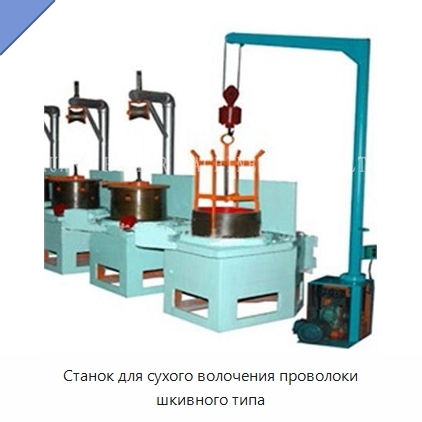

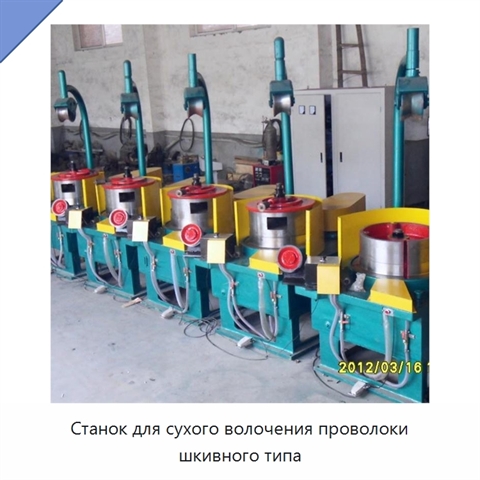

Станок для сухого волочения проволоки шкивного типа

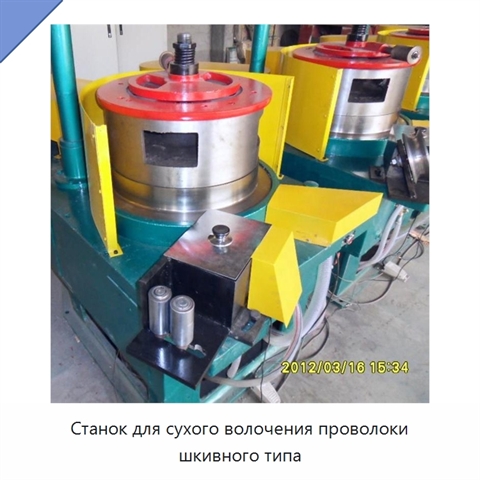

Станок состоит из нескольких параллельно расположенных одноклетьевых блоков, работа которых управляется программой ПЛК. Скорость регулируется инвертором. В конструкцию входят волочильный барабан, мостовое устройство, волочильная коробка, шкивное устройство, система охлаждения, защитный кожух и рама. Поверхность барабана обработана до зеркального состояния; рабочая часть выполнена с применением карбида вольфрама, обладает твердостью и износостойкостью и не повреждает поверхность проволоки. Охлаждение осуществляется через щелевую систему во внутренней стенке и посредством непосредственного охлаждения коробки. Станок может работать с моталкой на катушку или моталкой барабанного типа. Для волочения предусмотрены отдельные операции грубого и тонкого прохода: проволока диаметром 5,5 после предварительной обработки может доводиться до диаметра 2,45, а затем до размеров 1,6, 1,2, 1,0, 0,9 и 0,8 мм. В зависимости от исполнения применяются барабаны диаметром 400 или 560 мм. Максимальная скорость волочения составляет 12 или 10 м/с, а мощность одного блока — 11 либо 18,5–22 кВт. Привод выполняется ременной передачей с одной или двумя ступенями, размотка — автоматически с демпфированием, приемка — с постоянным натяжением под управлением инвертора.
Наименование производителяHigh Quality Low Cost for Steel Wire Pulley Type Dry Line Wire Drawing Machine
Задать вопрос Искать на Baidu

Какую задачу решает шкивной станок для волочения проволоки

Станок для волочения проволоки применяют для последовательного получения сварочной проволоки грубым и тонким волочением, а также для обработки стальной, алюминиевой и медной проволоки.
Волочение проволоки
Сварка металла

Характеристики НЖЭ-74(9Т)

Модель (по базе 91Т)НЖЭ-74(9Т)
Основные компонентыредуктор, двигатель, ПЛК
Диаметр входного отверстия6,5 мм
Диаметр выходного патрубка2,0 мм
Напряжение380 В/220 В
Шкивной станок для волочения проволоки - гибкость поставки.
Нам известно, что каждый проект имеет свою специфику. Поэтому мы готовы рассмотреть адаптацию технических характеристик, типоразмеров и комплектации НЖЭ-74(9Т) под ваши конкретные условия (силами исходного производителя либо нашего производства в России).

Дата последней проверки актуальности информации: 28.09.26

Производитель и технические характеристики подтверждены.
