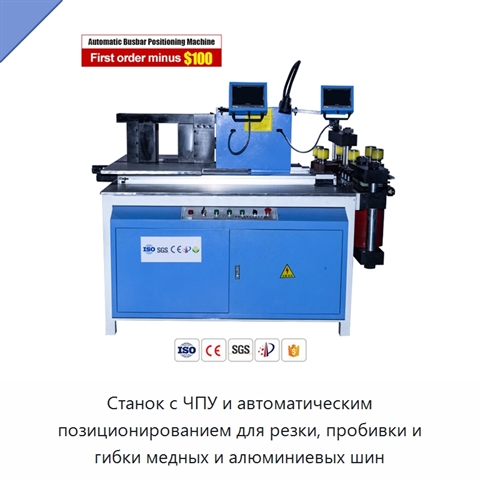

Станок с ЧПУ и автоматическим позиционированием для резки, пробивки и гибки медных и алюминиевых шин

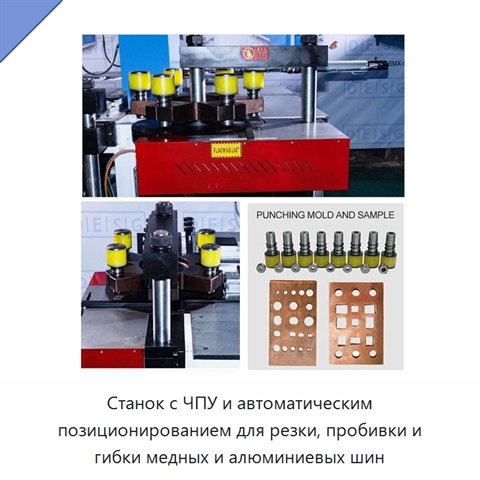

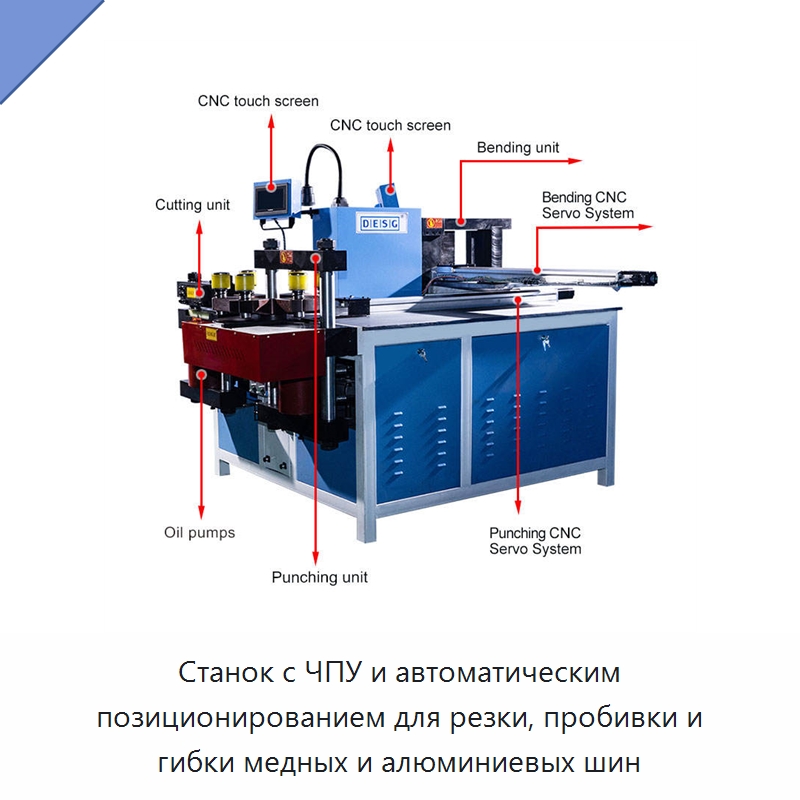

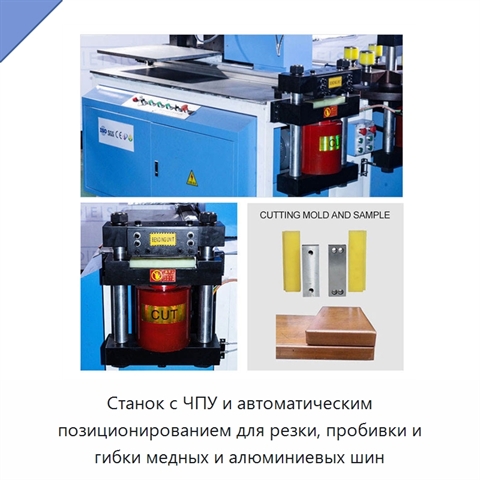

Станок объединяет три независимо работающие станции — пробивную, режущую и гибочную. Для них предусмотрены три отдельные гидравлические системы, что позволяет выполнять операции одновременно. На каждой станции допускается обработка шин толщиной до 16 мм и шириной до 260 мм. Максимальное усилие пробивки и гибки составляет по 500 кН, а резки — 800 кН. Пробивной узел оснащён встроенным поворотным столом на шесть штампов, поэтому частая замена оснастки не требуется. Диапазон диаметров отверстий составляет от 4,3 до 36 мм; также выполняются продолговатые отверстия. Координаты нескольких отверстий с различным расположением вводятся напрямую, а для типовых схем доступны шаблоны на 1, 2 и 4 отверстия. Эффективный ход пробивного узла равен 2200 мм по оси X и 1200 мм по оси Y. Сервосистема и ПЛК обеспечивают последовательное позиционирование без предварительной разметки. Режущий узел имеет двухстоечную конструкцию с двумя вертикально и параллельно установленными ножами, формирующими ровную кромку без заусенцев и отходов. Можно задать одинаковую длину для серии деталей, различные длины для нескольких деталей либо отдельную длину для единичной заготовки; эффективный ход по оси X составляет 1200 мм. Горизонтальная и вертикальная гибка выполняется после смены оснастки, при этом оператор вводит требуемый угол и толщину медной или алюминиевой шины. Ход упора гибочного узла равен 1000 мм. Сенсорные экраны сохраняют наборы размеров для пробивки и гибки, позволяя повторно вызывать их без редактирования. Система автоматически рассчитывает длину реза, угол и точку гиба. Габаритные размеры станка — 2100 × 1710 × 1670 мм.
