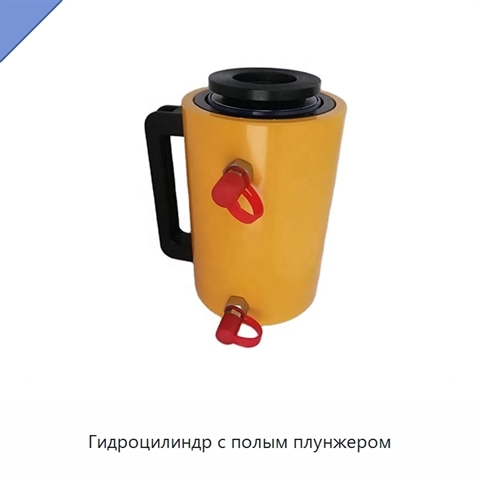

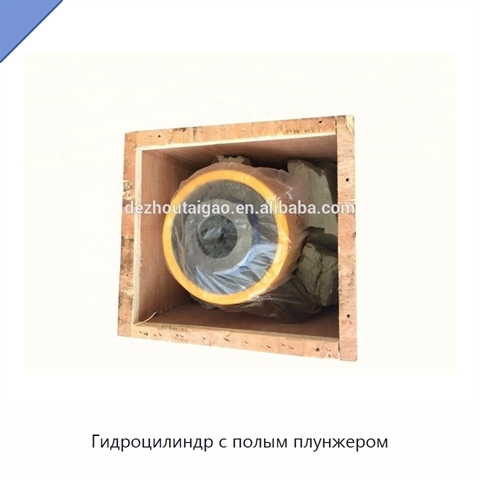

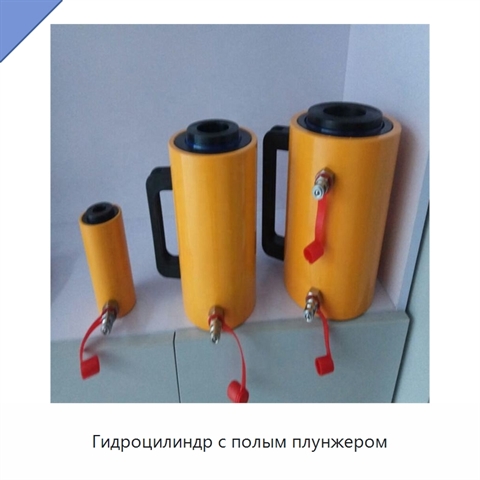

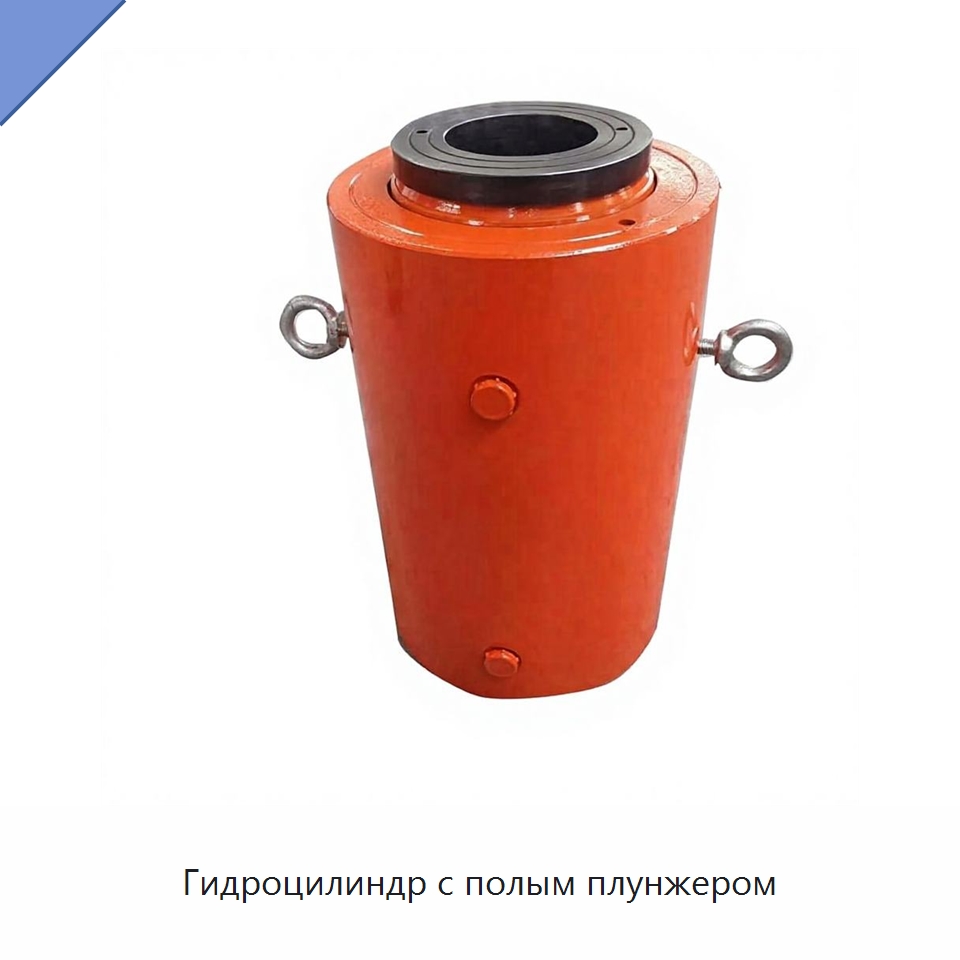

Гидроцилиндр с полым плунжером

Конструкция предусматривает центральное сквозное отверстие. Корпус снабжён наружной кольцевой резьбой, плунжер — внутренней, а в основании выполнено монтажное отверстие. Верхняя часть и плунжер снабжены направляющей втулкой из сплава, воспринимающей боковое усилие и увеличивающей срок службы. В верхней части цилиндра установлено пылезащитное кольцо. Предусмотрены исполнения одностороннего действия с пружинным возвратом и двустороннего действия. Ряд типоразмеров охватывает тоннаж 5, 10, 20, 30, 50, 100, 150 и 200 т при ходе соответственно 50, 70, 70, 70, 120, 150, 150 и 160 мм. Наружные диаметры составляют 60, 81, 114, 126, 157, 217, 296 и 320 мм, внутренние — 45, 63, 90, 100, 125, 180, 220 и 250 мм, а диаметры штока — 32, 45, 65, 75, 105, 150, 180 и 190 мм. Для тех же типоразмеров диаметры центрального прохода равны 18, 27, 35, 45, 60, 86, 100 и 110 мм, а пары минимальной и максимальной высоты составляют 130/180, 190/260, 220/290, 220/290, 235/355, 298/448, 305/455 и 320/480 мм.
