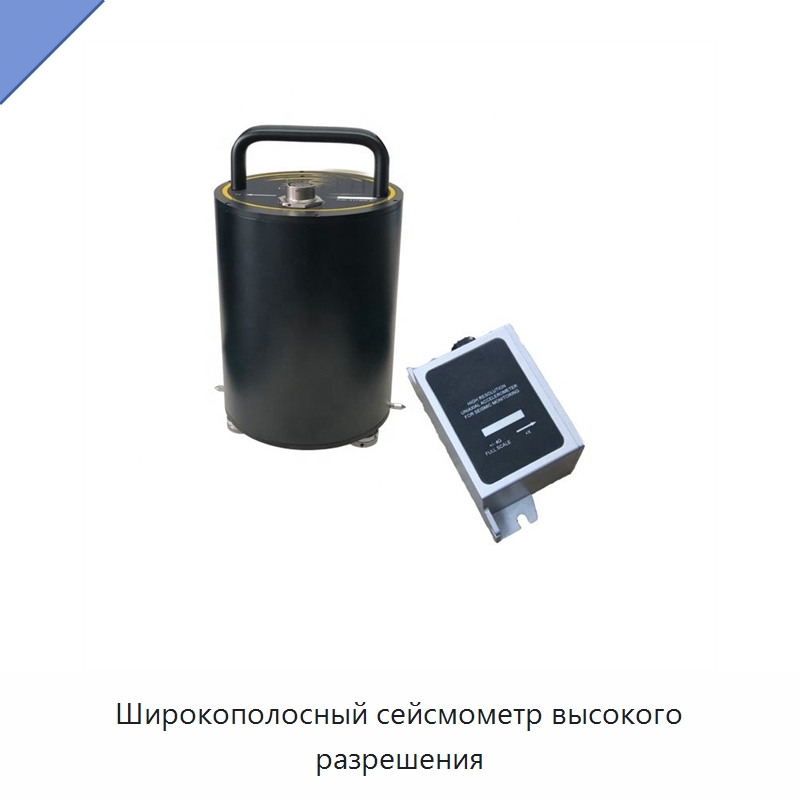

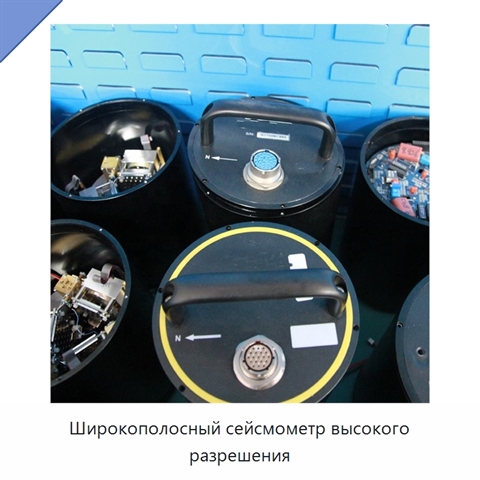

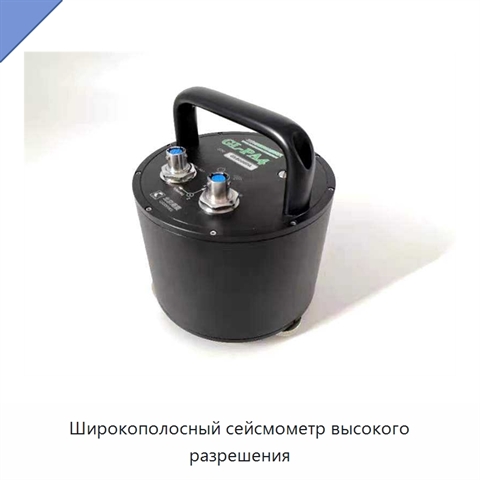

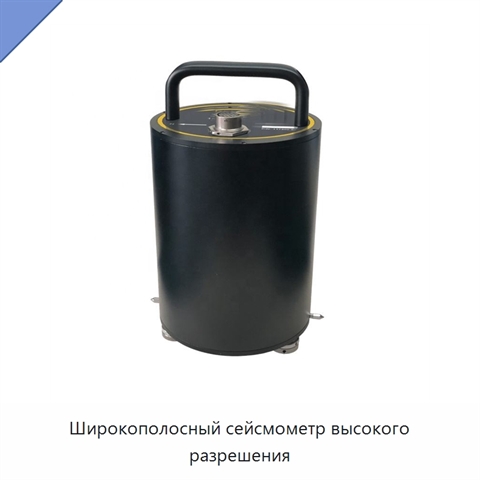

Широкополосный сейсмометр высокого разрешения

Сейсмометр выполнен в компактном и лёгком корпусе, устойчивом к ударным воздействиям, и оснащён автоматической системой разблокировки массы. Датчик использует симметричную трёхкомпонентную конфигурацию, а обратная связь построена по принципу силовой компенсации с ёмкостным преобразователем. Полоса пропускания с плоской характеристикой скорости включает диапазоны 0,0083 Гц (120 с)–80 Гц и 0,0167 Гц (60 с)–80 Гц; динамический диапазон превышает 140 дБ при 0,01–0,05 Гц и 160 дБ при 1–10 Гц, при этом собственный шум ниже фонового уровня в диапазоне от 40 с до 10 Гц. Уровень ограничения превышает 10 мм/с при 1 Гц, номинальная чувствительность составляет 2000 В/(м/с) с допуском ±0,5%, полный дифференциальный выход имеет размах 40 В от пика до пика, а выходное сопротивление ниже 100 Ом. Паразитные резонансы находятся выше 160 Гц, связь по поперечной оси менее 1%, линейность менее −60 дБ, суммарные гармонические искажения менее −60 дБ; номинальная калибровочная постоянная равна 10 м/с²/А. Калибровочный вход принимает ток одновременно по трём компонентам, разрешение калибровки имеет активный низкий уровень на контакте L, а единственный вход сигнала калибровочной катушки изолирован до активации линии разрешения калибровки. Выходы положения массы рассчитаны на ±10 В; входное напряжение питания составляет 9–18 В постоянного тока, потребляемая мощность менее 0,7 Вт, предусмотрена защита от перенапряжения, обратного напряжения и импульсных перенапряжений.
