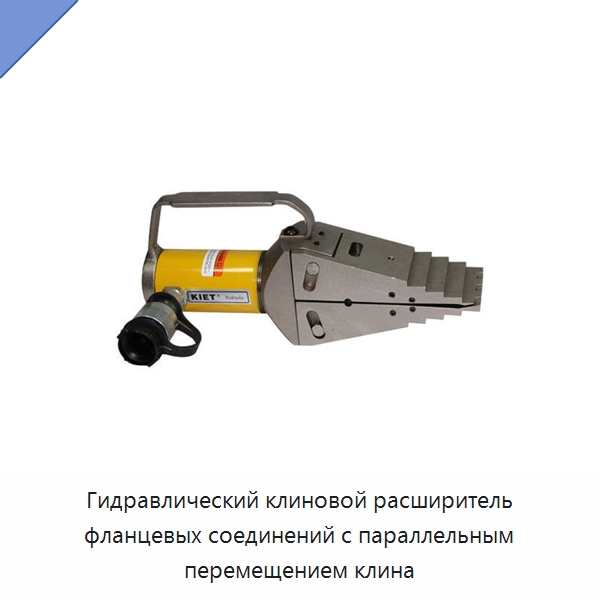

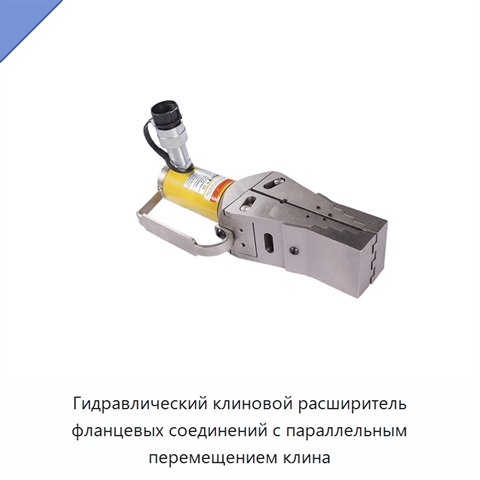

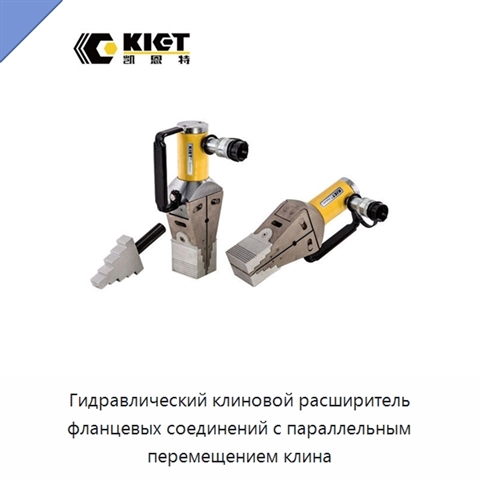

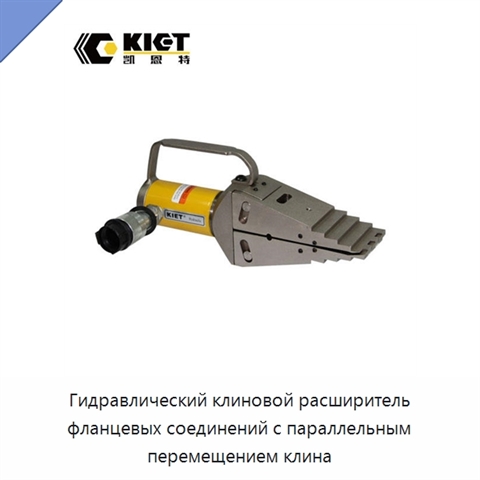

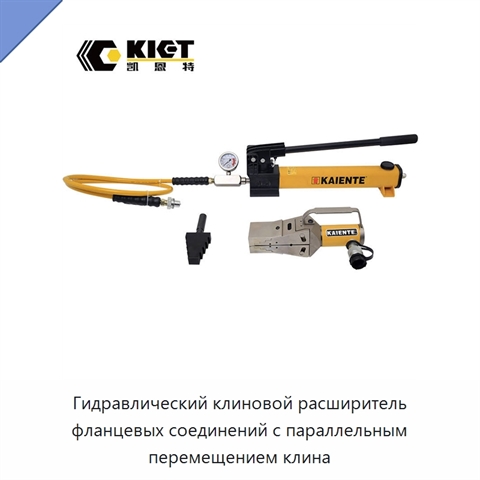

Гидравлический клиновой расширитель фланцевых соединений с параллельным перемещением клина

Name: Гидравлический клиновой расширитель фланцевых соединений с параллельным перемещением клина
SKU: 119-126

Гидравлический клиновой расширитель предназначен для раздвижения фланцевых соединений при техническом обслуживании, вводе оборудования в эксплуатацию, остановах, испытаниях и замене клапанов. Встроенный клиновой механизм обеспечивает плавное параллельное перемещение без трения, предотвращая повреждение фланцев и отказ раздвижных рычагов. Взаимоблокирующаяся конструкция клина исключает изгиб на первой ступени и риск выскальзывания инструмента из соединения. Для установки требуется зазор всего 6 мм. Ступенчатые раздвижные рычаги рассчитаны на работу под полной нагрузкой на каждой ступени. Малое число подвижных деталей обеспечивает долговечность и сокращает потребность в обслуживании. Для работы не требуются молотки, зубила, стропы или цепные тали. В набор входят предохранительный блок и гидроцилиндр одностороннего действия. Усилие одного расширителя составляет 14 т, габариты — 290 × 6 × 328 × 61 мм, масса — 9 кг. Сдвоенное исполнение развивает усилие 2 × 14 т и имеет массу 18 кг. Одинарный комплект включает один расширитель, один ступенчатый блок, один опорный блок, один рукав, один ручной гидравлический насос и переносной ящик из алюминиевого сплава. Сдвоенный комплект состоит из двух расширителей, двух ступенчатых блоков, двух опорных блоков, трёх рукавов, одного ручного гидравлического насоса, распределительного клапана на два выхода и переносного ящика из алюминиевого сплава.

Наименование производителя

High Strength Hydraulic Wedge Flange Spreaders, Separator Tools Parallel Wedge Hydraulic Flange Separator

Задать вопрос Искать на Baidu

Какую задачу решает гидравлический клиновой расширитель фланцевых соединений

Гидравлический клиновой расширитель используют для раздвижения фланцевых соединений при техническом обслуживании, вводе в эксплуатацию, остановах, испытаниях и замене клапанов.

Разделение фланцев

Характеристики УТН-84(1И)

Модель (по базе 91Т)УТН-84(1И)

Типгидравлические отбойные молотки

Напряжение240 В

Габариты одного расширителя290 × 6 × 328 × 61 мм

Комплектация одинарного исполнения1 расширитель, 1 ступенчатый блок, 1 опорный блок, 1 рукав, 1 ручной гидравлический насос, переносной ящик из алюминиевого сплава

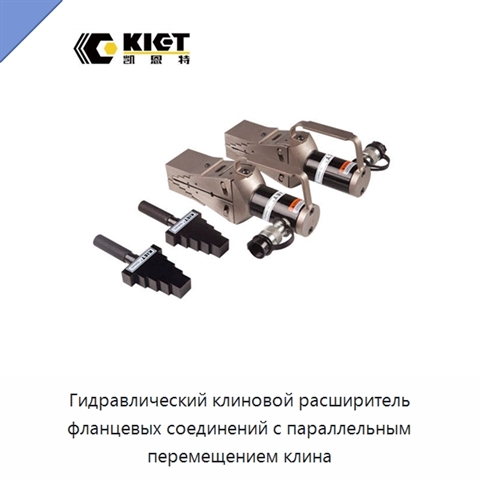

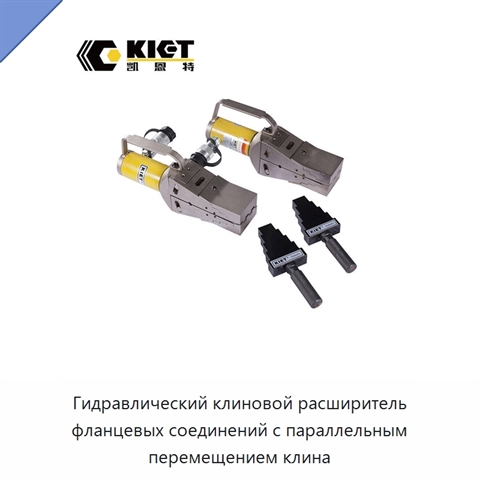

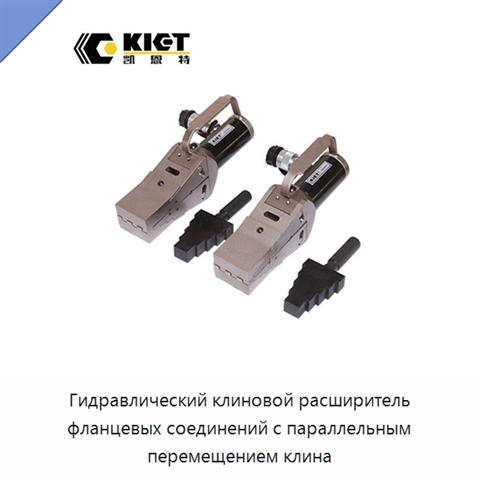

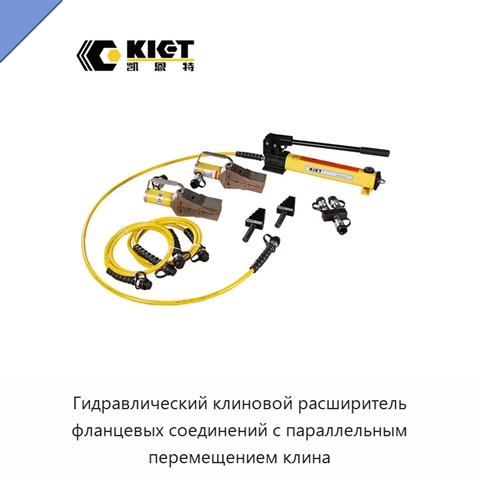

Комплектация сдвоенного исполнения2 расширителя, 2 ступенчатых блока, 2 опорных блока, 3 рукава, 1 ручной гидравлический насос, распределительный клапан на два выхода, переносной ящик из алюминиевого сплава

Конструкция клинавзаимоблокирующаяся клиновая конструкция

Конструкция раздвижных рычаговступенчатая, с работой под полной нагрузкой на каждой ступени

Масса одного расширителя9 кг

Масса сдвоенного комплекта18 кг

Минимальный установочный зазор6 мм

Назначениераздвижение фланцевых соединений

Перемещение клинаплавное параллельное перемещение без трения

Тип гидроцилиндраодностороннего действия

Усилие расширителя14 т

Усилие сдвоенного исполнения2 × 14 т

Гидравлический клиновой расширитель фланцевых соединений - гибкость поставки.
Мы отдаём себе отчёт, что у каждого проекта есть свои нюансы. В связи с этим мы можем обсудить адаптацию технических характеристик, типоразмеров и комплектации УТН-84(1И) под ваши задачи (на площадке производителя-оригинала либо на нашем заводе в России).
