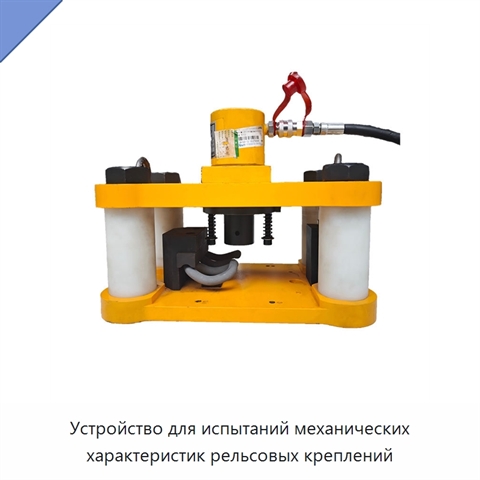

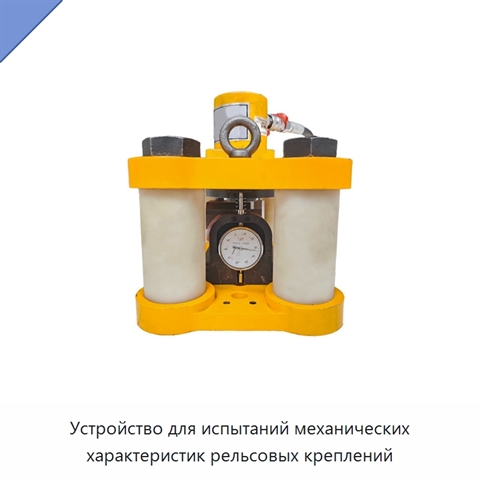

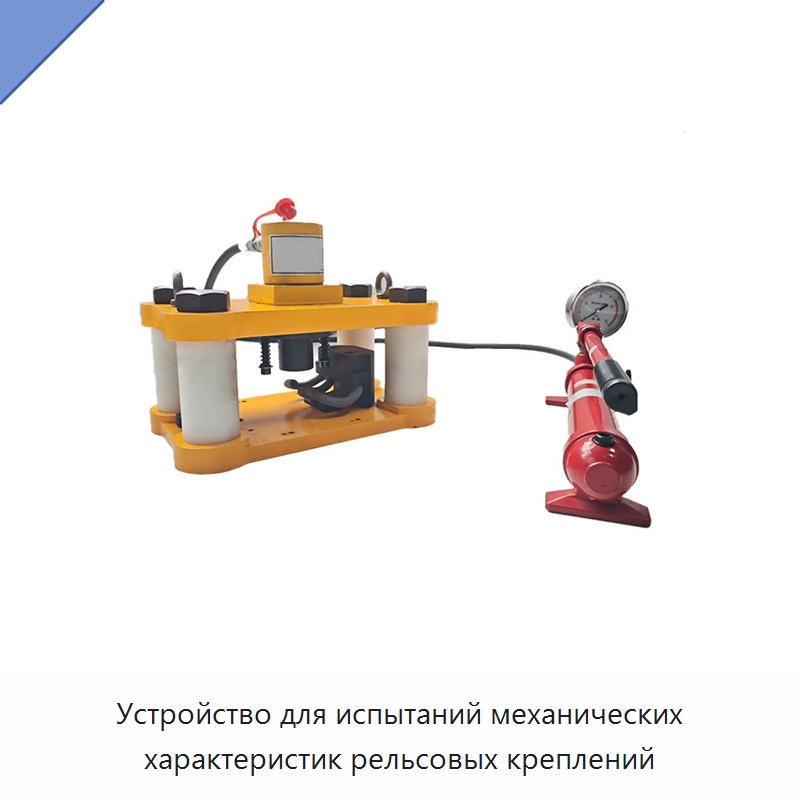

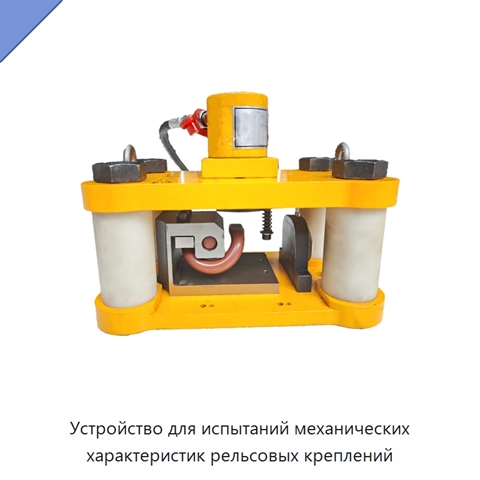

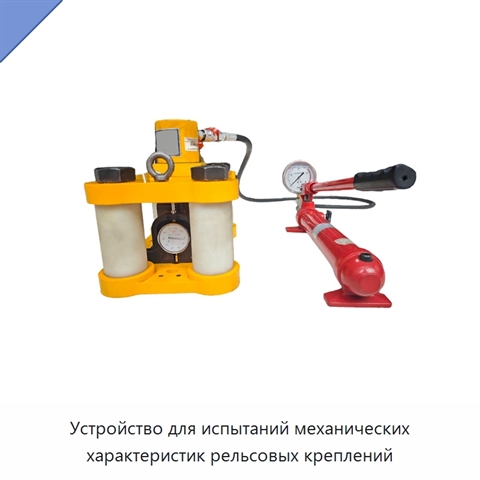

Устройство для испытаний механических характеристик рельсовых креплений

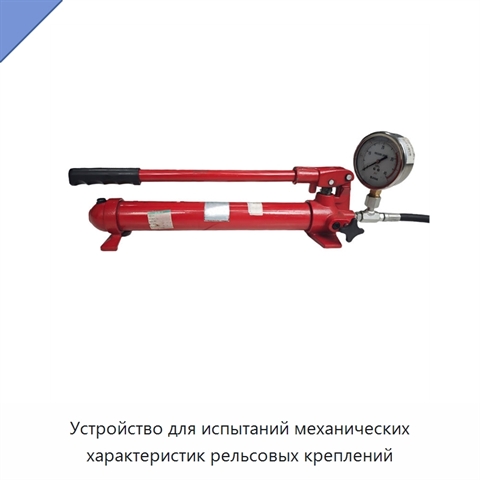

Устройство представляет собой систему для испытаний механических характеристик рельсовых креплений с использованием одного гидравлического домкрата и различных приспособлений. При испытании остаточной деформации зажимную клемму устанавливают на испытательную платформу и в специальное приспособление, затем многократно нагружают и разгружают домкратом при нагрузке 50 кН. Остаточную деформацию определяют по разности высоты средней передней части клеммы до и после нагружения; ее значение не должно превышать 2,0 мм. Зажимное усилие определяют по зависимости между нагрузкой и перемещением: после достижения заданного эффективного упругого хода фиксируют давление и рассчитывают усилие по формуле. Испытание проводят пять раз, усредняя четыре последних результата; усилие должно быть не менее 10 кН. Для определения статической жесткости образец и нагрузочные элементы устанавливают в заданной последовательности, после чего выполняют ступенчатое нагружение и регистрируют перемещение на разных уровнях нагрузки. Жесткость рассчитывают по разности нагрузки и перемещения. Испытание повторяют несколько раз, используя стабильные результаты; статическая жесткость рельсовой прокладки должна быть более 50 кН/мм.

Наименование производителя

HTJC-16 Rail Fastening System Mechanical Performance Testing Device
