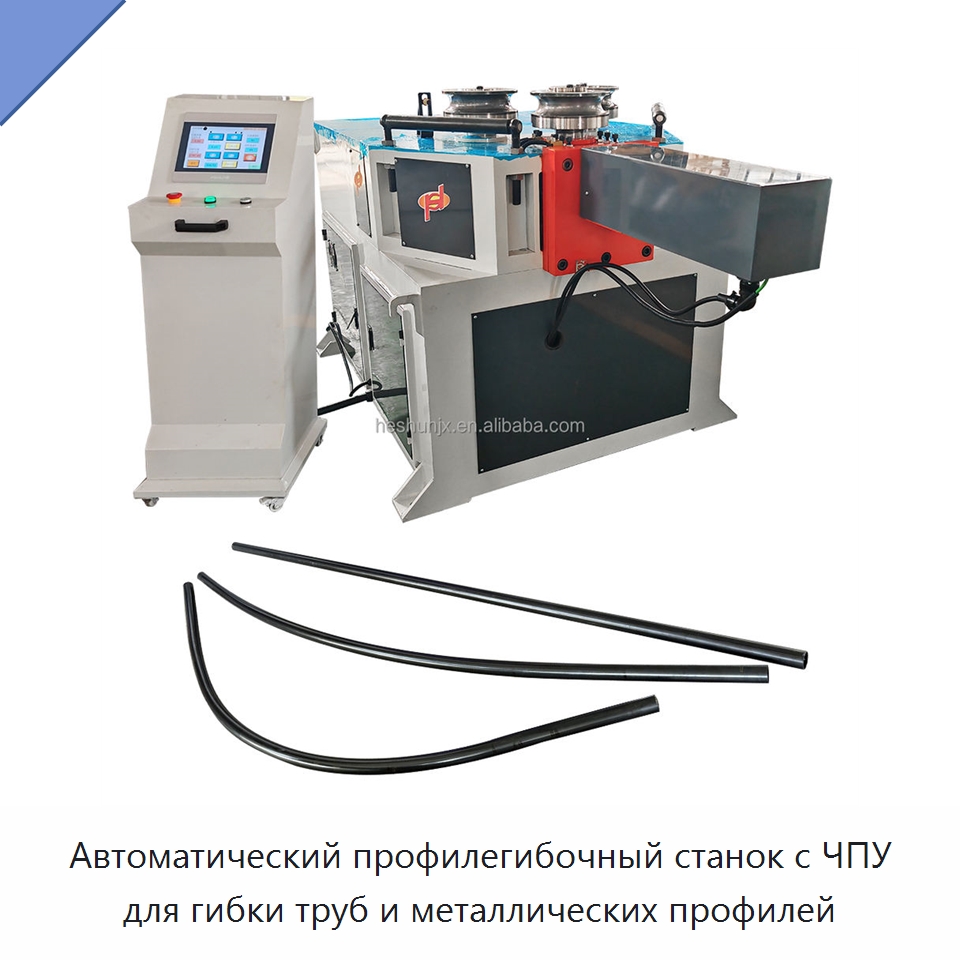

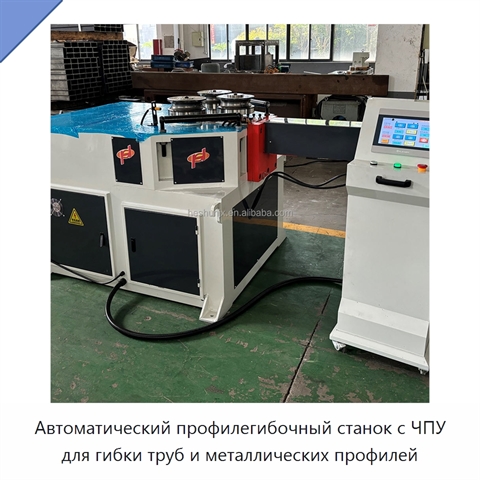

Автоматический профилегибочный станок с ЧПУ для гибки труб и металлических профилей

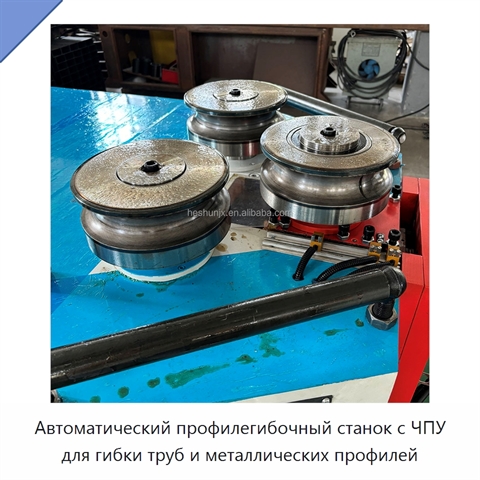

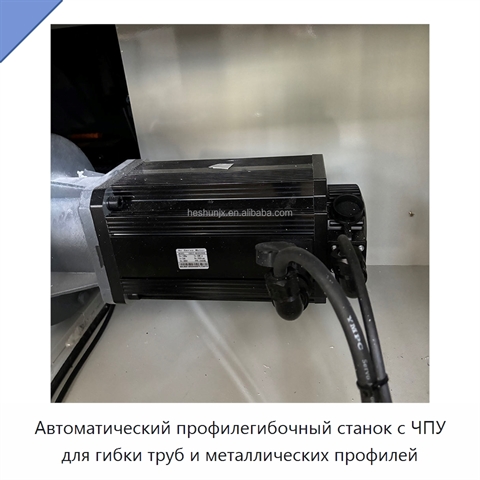

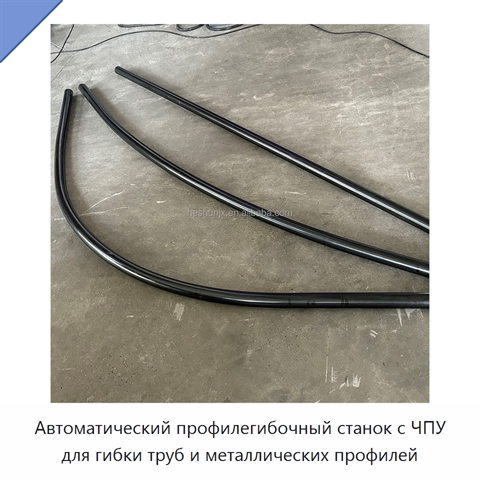

Автоматический профилегибочный станок с ЧПУ выполняет гибку труб и различных металлических профилей. Полностью автоматическая передача имеет компактную конструкцию; в станке применены гидравлические компоненты. Передача с семью валками уменьшает проскальзывание. Боковые валки расположены асимметрично, что сокращает прямолинейный участок. Регулировка бокового валка позволяет получать круг, большую дугу или спираль. При изменении формы матрицы можно обрабатывать уголок, плоскую и круглую сталь, а также другие фасонные металлические материалы. Ножной педальный выключатель оснащён системой аварийной остановки. Управление ПЛК обеспечивает автоматическую работу; точность гибки составляет 0,1°, а максимальный угол гибки — 200°. Станок рассчитан на средние и крупные партии производства. Для пяти вариантов исполнения максимальные размеры профиля составляют соответственно ≤ Φ38×2, ≤ Φ50×2, ≤ Φ75×2, ≤ Φ89×3 и ≤ Φ108×4 мм, а радиусы гибки — ≥20, ≥28, ≥35, ≥60 и ≥60 см. Скорость гибки каждого варианта равна 20 м/мин. Мощность двигателя по вариантам составляет 3 кВт, 4 кВт, 4 кВт, 4 кВт + 3 кВт и 4 кВт + 4 кВт + 4 кВт; частота вращения — 12, 10, 6, 6 и 5 об/мин; напряжение — 380 В. Габариты вариантов равны 90×80×95, 95×80×95, 130×100×95, 130×160×95 и 130×160×105 мм, масса — 180, 240, 480, 720 и 1200 кг. Матрица настольного ролика изготовлена из высокопрочной легированной стали. Она обладает высокой твёрдостью, износостойкостью, стойкостью к ударным нагрузкам и теплопроводностью, сохраняет стабильные форму и точность при длительной эксплуатации и способствует отводу тепла, возникающего при прокатке.
