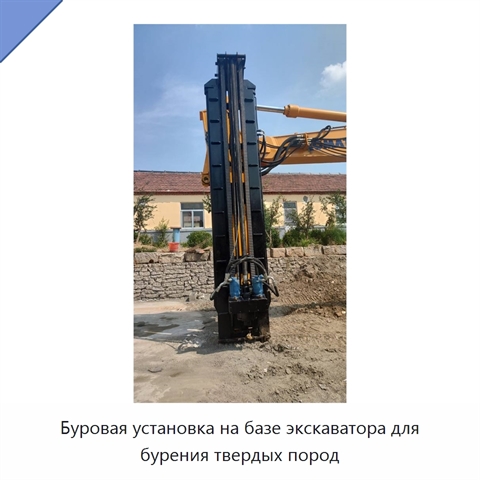

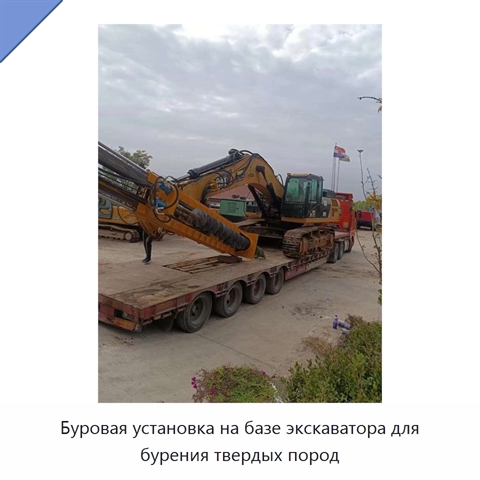

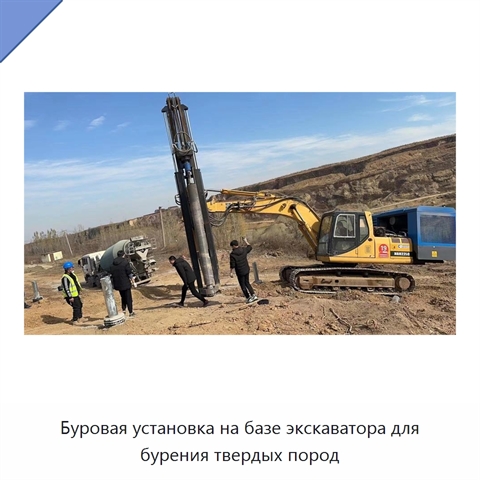

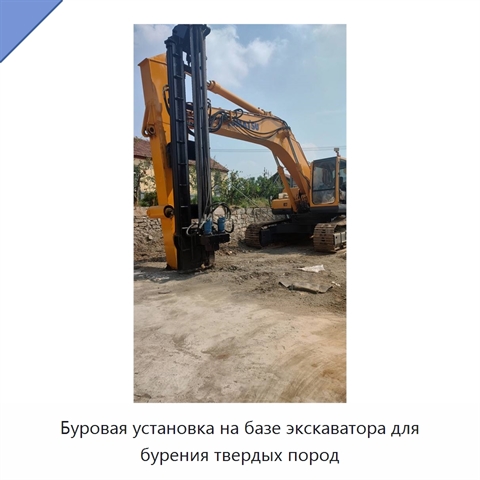

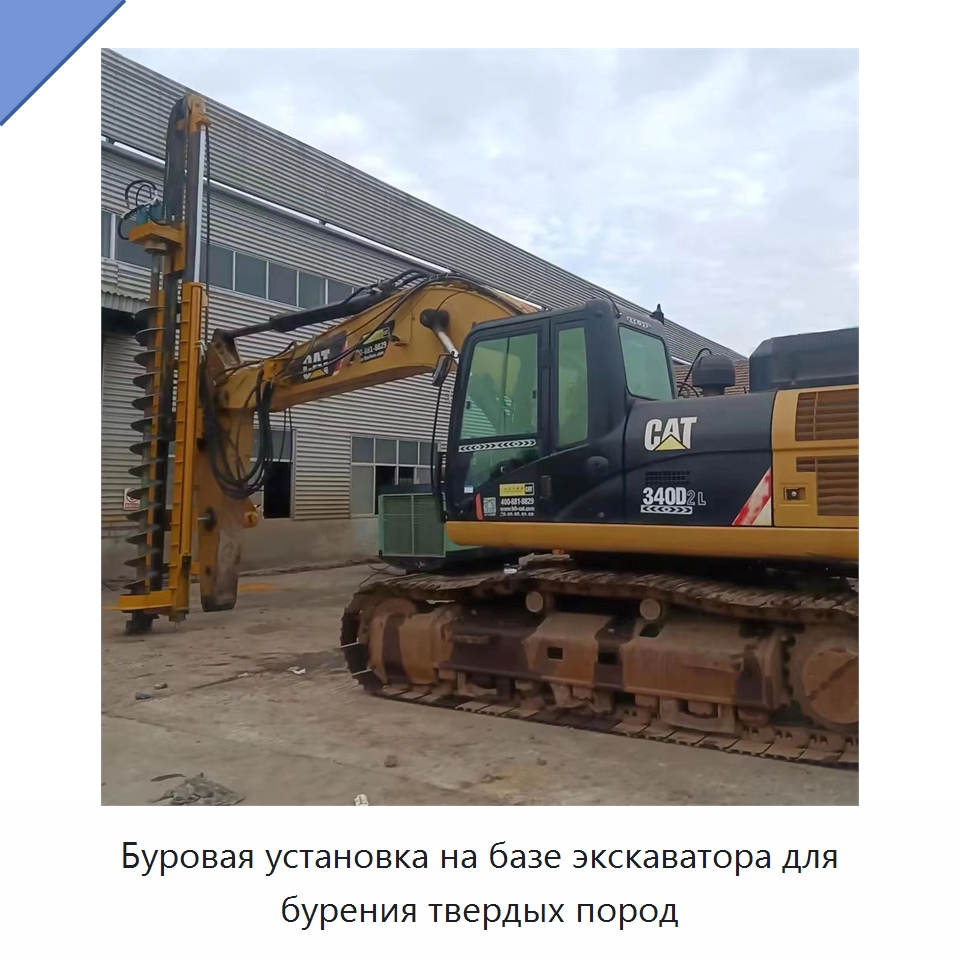

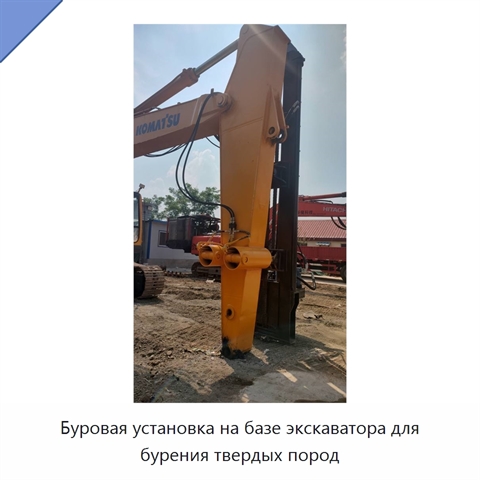

Буровая установка на базе экскаватора для бурения твердых пород

Буровая установка на базе экскаватора объединяет экскаваторную платформу с установкой для скважинного бурения и сохраняет штатные рабочие трубопроводы экскаватора; гидравлическая клапанная система устанавливается отдельно. Переключение ковшовой части или буровой стрелы позволяет менять конфигурацию машины. Крутящий момент достигает 14 000 Н·м, диаметр бурения составляет 140–500 мм, глубина за один проход — 4–6 м, а максимальная общая глубина — 30 м. Для пород твердостью f=8–9 скорость бурения достигает 1–2 м/мин; установка подходит для пород твердостью f=6–20. Кабина экскаватора поворачивается на 360°, а буровая стрела может работать под разными углами, включая вертикальное бурение после регулировки угла. Гусеничная база с опорной стрелой позволяет перемещаться по склонам с уклоном 30–40°, а сохраненная стрела расширяет радиус бурения на 2–3 м. Кабина обеспечивает рабочее место оператора, управление соответствует управлению экскаватором, предусмотрен полностью автоматический режим. Воздушный компрессор подключается отдельно или размещается на месте противовеса экскаватора. Установка совместима с погружным пневмоударником, погружным буровым долотом и ранее использовавшимися буровыми штангами для водяных скважин.
