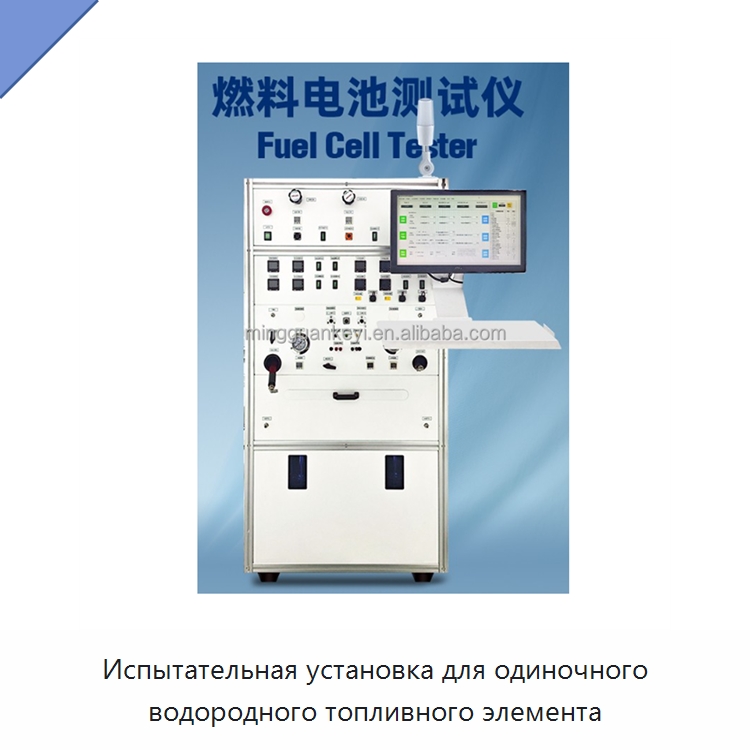

Испытательная установка для одиночного водородного топливного элемента

Испытательная установка соответствует стандарту GB/T20042.5-2009 и оснащена двухступенчатым точным терморегулированием, автоматическим контролем противодавления и воды, модулем безопасности и функцией проверки обратной поляризации. Анодная линия подаёт водород с расходом 0–2000 стандартных см³/мин, катодная — воздух с расходом 0–5000 стандартных см³/мин; значения задаются через программное обеспечение верхнего компьютера, а трёхходовые клапаны обеих линий обеспечивают продувку азотом. Для увлажнения предусмотрены диапазон от значения комнатной температуры +10 °C до 99 °C, многоступенчатое регулирование, вакуумно-изолированное интеллектуальное ПИД-управление и силиконовые трубки с полной теплоизоляцией для сохранения тепла. Тепловой режим ячейки предусматривает независимый нагрев анодной и катодной сторон восемью стержнями при напряжении переменного тока 220 В и мощности 200 Вт, диапазон нагрева от комнатного уровня до 99 °C и раздельное воздушное охлаждение с интеллектуальным ПИД-управлением и задаваемыми параметрами. Электронная нагрузка рассчитана на максимальную мощность 600/1000 Вт, ток 0–120/0–200 А и напряжение 0–150 В, допускает разряд до 0 В и поддерживает режимы разряда постоянным током, постоянным напряжением и программируемой работы. Предусмотрен высокоскоростной отклик при времени нарастания тока менее 10 мкс. Точность управления и измерения расхода составляет ±0,3/0,5/1% полной шкалы, для увлажнения — ±0,5 °C, для нагрева ячейки — ±1 °C, а при измерении — ±0,2% полной шкалы и ±0,2% заданного значения. Защитный контур контролирует концентрацию водорода, тепловой режим и давление газа, предусматривая аварийную остановку, звуковую и световую сигнализацию, автоматическое отключение нагрузки и питания теплового контура, а также плавкий предохранитель; электропитание рассчитано на максимальный ток 10 А, колебание тока не превышает 10%, подача H2, N2, воздуха или O2 допускается при 0,05–2,5 МПа, температура окружающей среды — от −20 до 45 °C, относительная влажность — не более 95%. Промышленный компьютер выполняет управление и сбор данных; в комплект входят коммуникационные кабели и монтажные пластины. Габариты составляют 800 × 900 × 1700 мм, масса — 220 кг.

Наименование производителя

Hydrogen Fuel Cell Single Cell Tester
