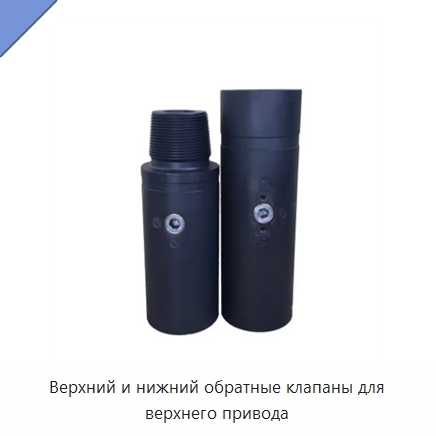

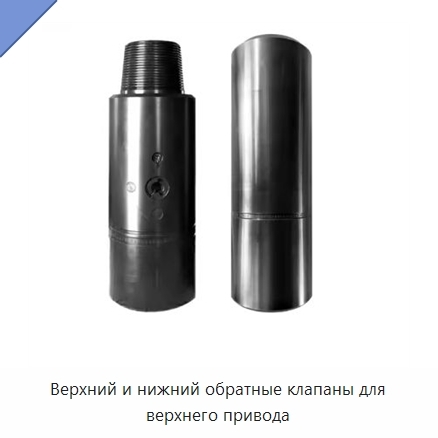

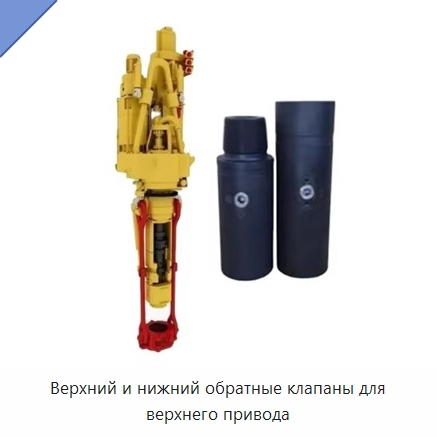

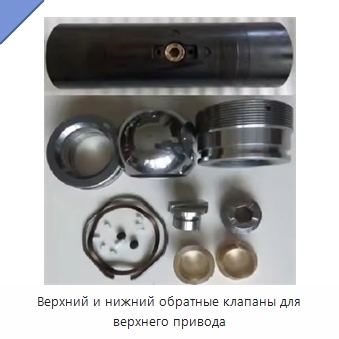

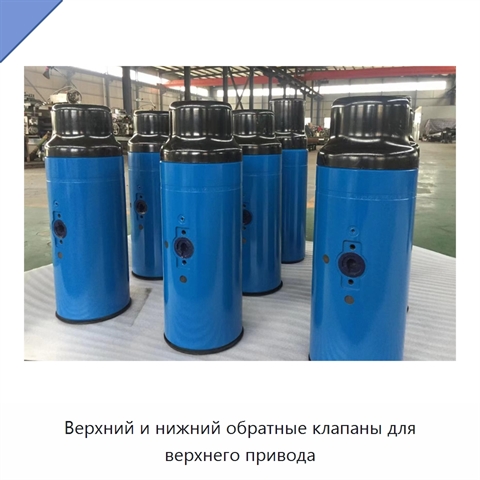

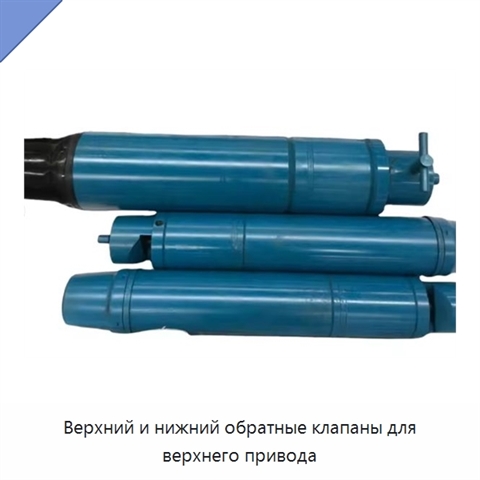

Верхний и нижний обратные клапаны для верхнего привода

Изделие предназначено для установки в бурильную колонну верхнего привода. Невозвратная конструкция работает как клапан обратного давления и предотвращает неконтролируемое движение потока из скважины вверх по колонне. Открытое состояние инструмента поддерживается при прохождении жидкости через бурильную трубу; установка клапана возможна во время протока. При монтаже в колонну обеспечивается спуск инструмента в скважину без прохождения бурового раствора через неё. Изделие не предназначено для закрытия скважины во время спуско-подъёмных операций. Исполнение устойчиво к H2S; используется серостойкий материал. Изделие выполнено из углеродистой стали и изготовлено ковкой. Предусмотрены резьбовые соединения и несколько размерных исполнений. Наружный диаметр составляет 88,9; 95; 104,8; 111; 120,1; 121; 158,75; 159; 165; 168,28; 177,8; 203,2 и 241 мм, внутренний — 31,75; 35; 41,3; 45; 50; 57,2; 61,9; 71,4 и 76,2 мм. Общая длина исполнений составляет 462, 660, 670, 685, 686, 711, 760, 838, 889, 965 и 998 мм. Рабочее давление — 70 МПа (35 МПа).
