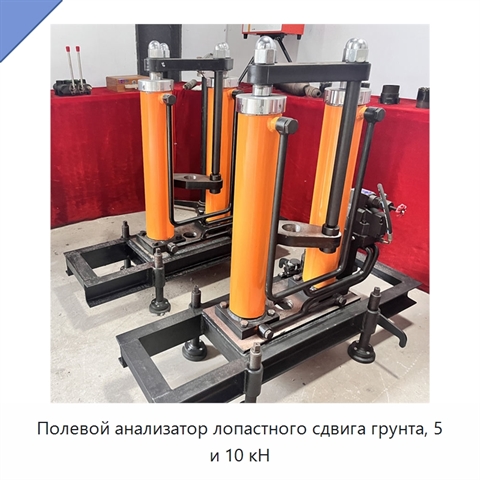

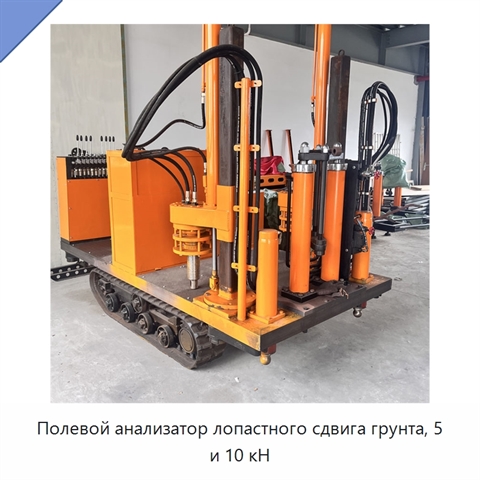

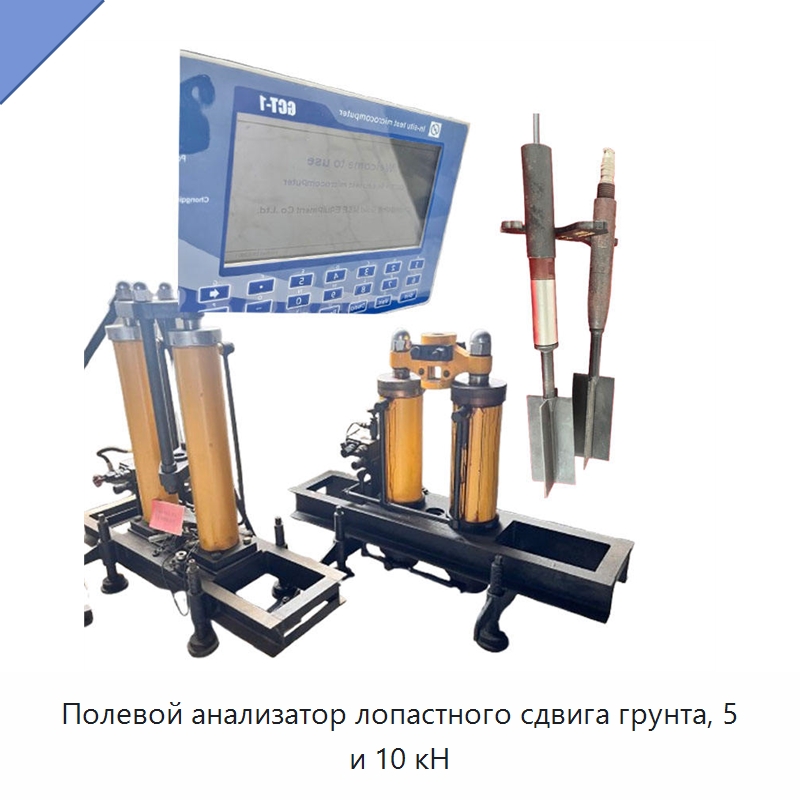

Полевой анализатор лопастного сдвига грунта, 5 и 10 кН

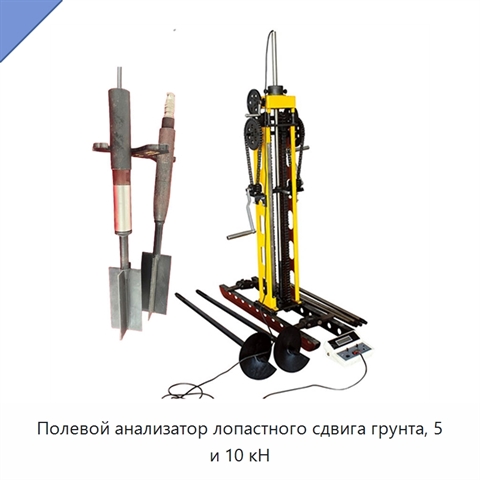

Прибор применяют для полевого лопастного испытания грунта. Он измеряет пиковую недренированную прочность на сдвиг в глине от очень мягкой до твёрдой, остаточную прочность на сдвиг в глине и позволяет рассчитать чувствительность глины. Зонд с четырьмя лопастями вращается вокруг вертикальной оси и разрушает цилиндрический объём грунта при кручении. Гидравлическая передача равномерно вдавливает в грунт лопастной зонд с тензорезистивным датчиком, а крутящий момент к лопастной головке прикладывается ручным сдвиговым устройством с рукояткой. Для грунта различной прочности используют лопасти с отношением длины к диаметру 2; предусмотрены размеры 75 мм в диаметре и 150 мм в длину, а также 40 мм в диаметре и 80 мм в длину. Регистрирующий прибор фиксирует и рассчитывает полученные значения. Песок, ил и волокнистые включения, включая корни и торф, нарушают поверхность разрушения и могут вызывать ошибочные результаты. Прочная связная почва может разрушаться не по цилиндрической поверхности, что делает расчёт прочности недействительным.
