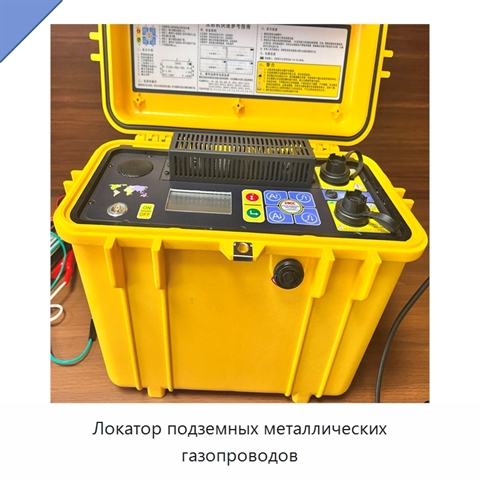

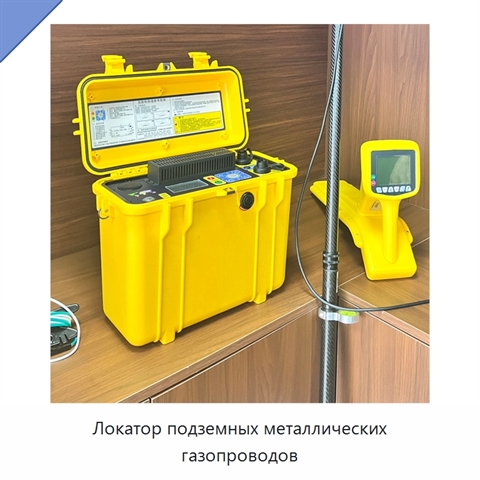

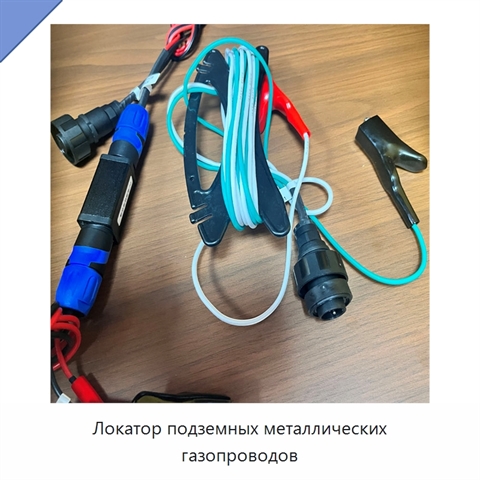

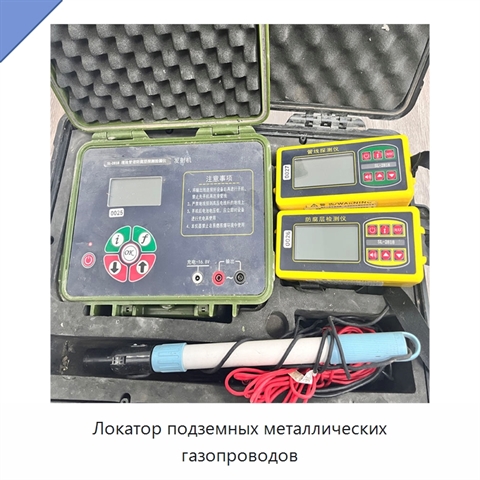

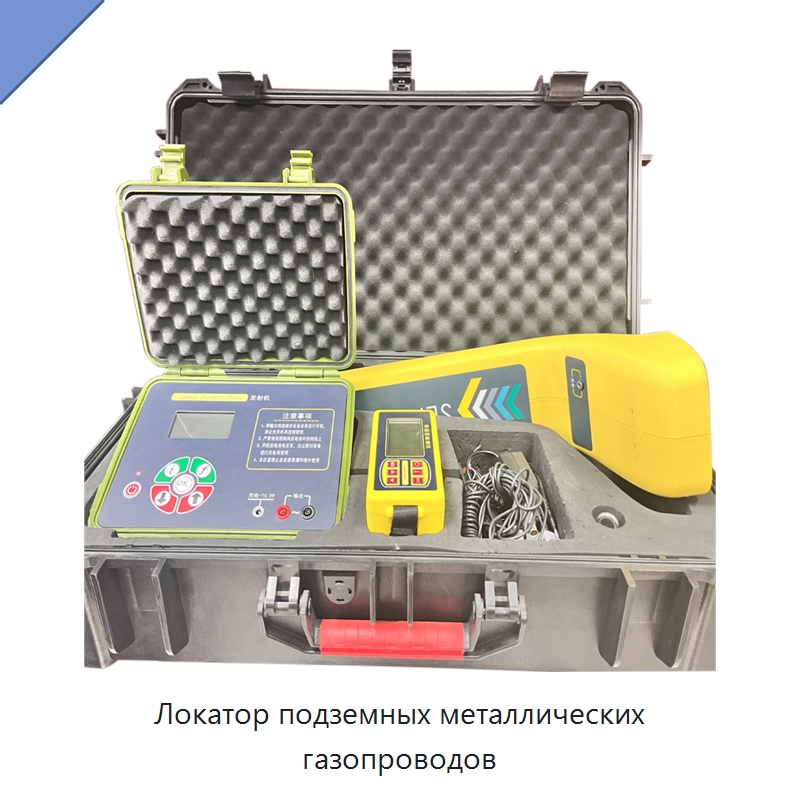

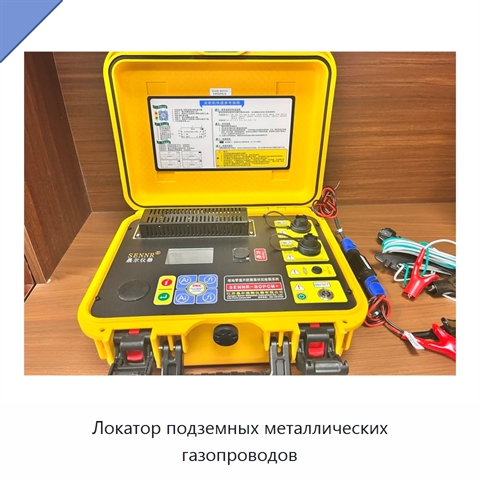

Локатор подземных металлических газопроводов

Локатор предназначен для определения глубины залегания и направления металлических трубопроводов, поиска точки утечки, вызванной коррозией, и анализа повреждений антикоррозионного покрытия. Передатчик посылает подземные электромагнитные сигналы, а принятые отражения преобразуются в электрические сигналы; прибор получает сведения о напряжении, токе, импедансе и значении потери мощности в дБ. Точность результатов сохраняется при различных условиях окружающей среды и грунта. Цифровая фильтрация повышает устойчивость к помехам. Метод ёмкости человеческого тела используется для обнаружения повреждений покрытия. Значение сигнала в дБ в месте дефекта помогает определить размер повреждения без дополнительного анализа, а направляющие индикаторы показывают направление трассы трубопровода. Приёмник имеет диапазон динамической регулировки, в 100 раз превышающий диапазон стандартного тестера антикоррозионного покрытия. Прибор измеряет выходное напряжение, ток, импеданс и мощность. Передатчик поддерживает частоты 128 Гц, 512 Гц и 1 кГц, мощность 0–30 Вт с синусоидальной формой сигнала и автоматической регулировкой, выходной импеданс 5–500 Ом и дальность передачи 0,03–5 км. Рабочий диапазон температуры передатчика и приёмной части составляет от -20 до +50 °C. Масса передатчика — 3,0 кг, его размеры — 274 × 225 × 98 мм. Приёмная часть имеет точность позиционирования не более 10 см, глубину обнаружения до 6 м, точность определения глубины залегания трубы ±5% и точность измерения тока ±5% фактического значения при отсутствии помех от соседних трубопроводов. Экран оснащён подсветкой, предусмотрены режим мощности и радиочастотный режим, размеры приёмной части — 595 × 136 × 238 мм, рабочее питание — литиевая батарея 7,4 В. Корпус выполнен из АБС-пластика.

Наименование производителя

Intelligent DCVG/CIP 6m Underground City Metal Gas Pipe Lines Lay Out Rust Analysis Locator
