Артикул: 314-776
Модель: НБУ-87(5М)
Секция: Дополнительная

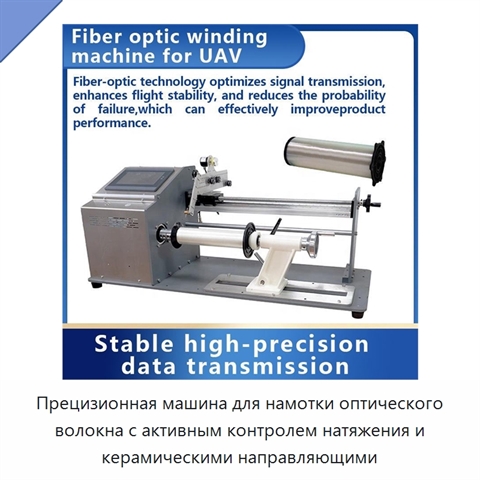

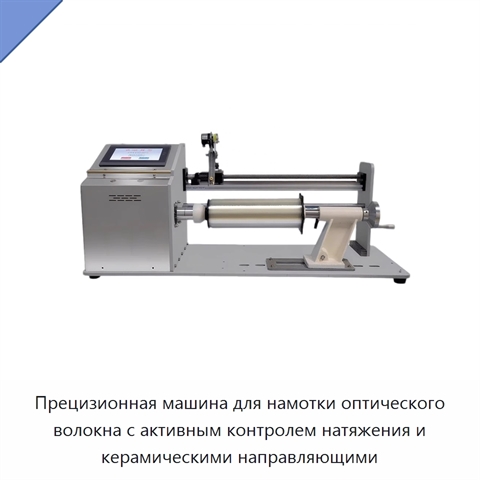

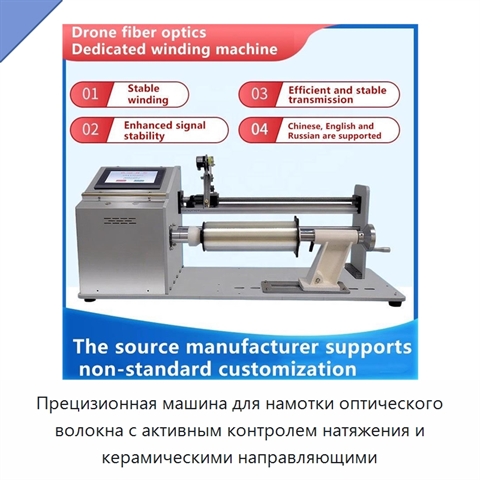

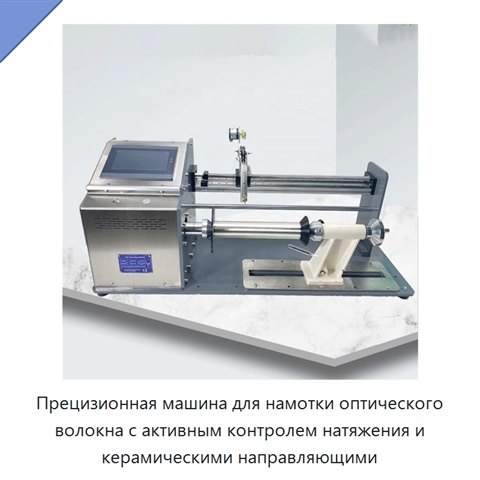

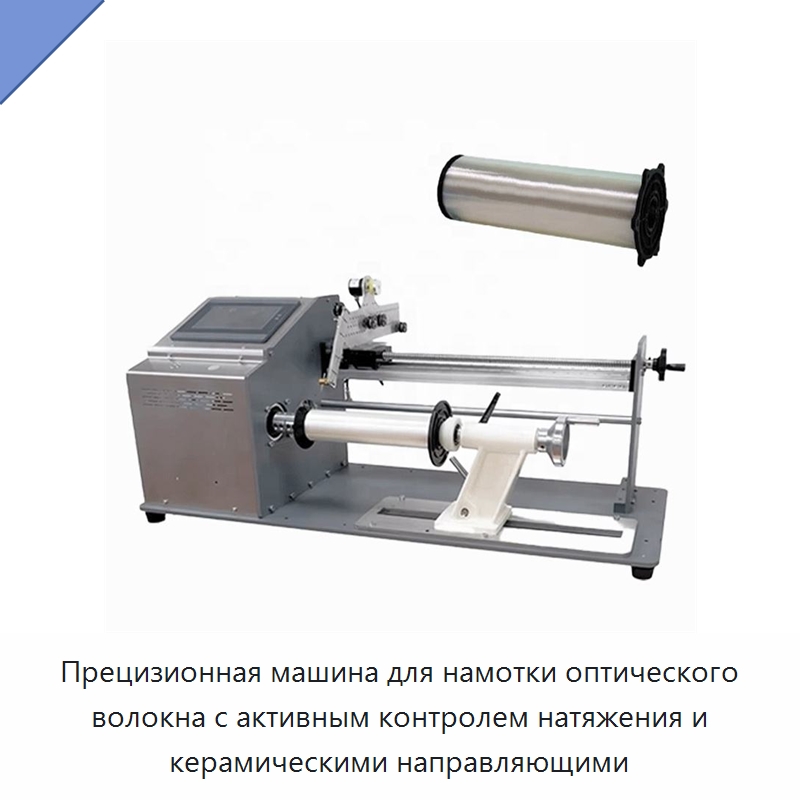

Прецизионная машина для намотки оптического волокна с активным контролем натяжения и керамическими направляющими
Машина предназначена для высокоточной намотки нитевидных материалов, включая оптические волокна, при серийном изготовлении волоконных бобин. Она оснащена мощным двигателем; максимальная частота вращения шпинделя составляет 2400 об/мин. Рабочий ход равен 370 мм, а максимальный диаметр намотки — 340 мм. Интеллектуальная система управления с сенсорным экраном поддерживает сложные схемы намотки. Активное управление натяжением при размотке выполняется механическим или магнитным натяжителем. Керамические направляющие для волокна и плавный криволинейный профиль ускорения и замедления помогают защищать хрупкие нити при работе. Диапазон допустимого диаметра наматываемого материала составляет 0,025–20 мм. Размер скользящего стола — 60 см, максимальная длина намотки — 30 км. Независимый энкодер подключён к системам измерения, подсчёта витков и подсчёта слоёв. Зажимное приспособление оснащено стандартной верхней головкой двутаврового типа. Габаритные размеры машины — 960 × 360 × 410 мм, масса нетто — 57 кг. Номинальное входное напряжение находится в диапазоне 100–220 В и автоматически адаптируется; мощность составляет 1000 Вт.
Задать вопрос Искать на Baidu
Какую задачу решает машина для намотки оптического волокна
Машина для намотки оптического волокна предназначена для высокоточной намотки оптических волокон и стабильного серийного изготовления волоконных бобин, включая бобины для оптических кабелей.
Характеристики НБУ-87(5М)
Модель (по базе 91Т)НБУ-87(5М)
Основные компоненты.
Мощность (Вт)1000 Вт
Видео выходного контролянедоступно
Напряжение220 В
Машина для намотки оптического волокна - гибкость поставки.
Мы понимаем, что каждый проект уникален. Поэтому по запросу мы готовы рассмотреть настройку технических параметров, типоразмеров и комплектации НБУ-87(5М) под конкретные задачи (силами завода-изготовителя или нашего предприятия в России).
Мы понимаем, что каждый проект уникален. Поэтому по запросу мы готовы рассмотреть настройку технических параметров, типоразмеров и комплектации НБУ-87(5М) под конкретные задачи (силами завода-изготовителя или нашего предприятия в России).
Данные проверены на актуальность: 29.08.26
Информация о производителе и характеристиках подтверждена.
