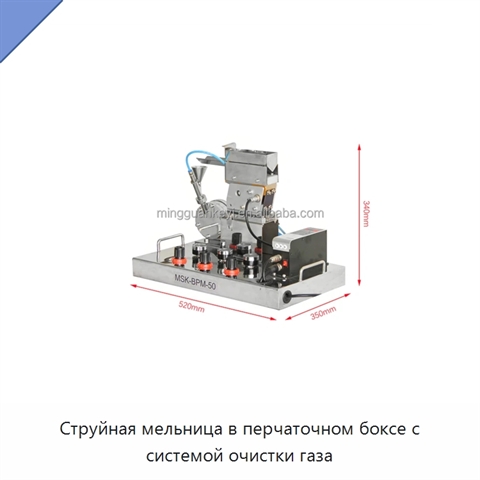

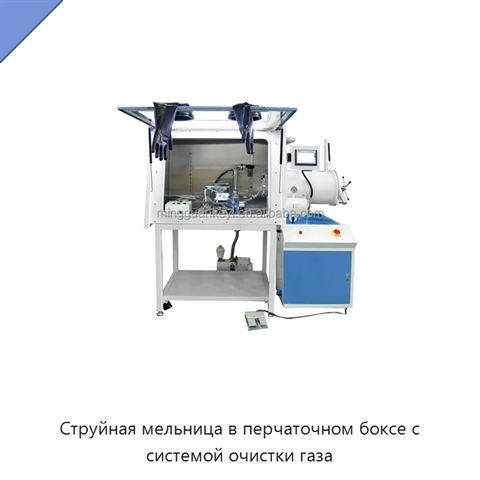

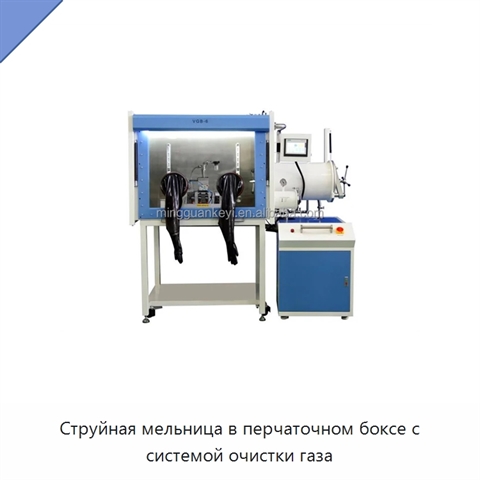

Струйная мельница в перчаточном боксе с системой очистки газа

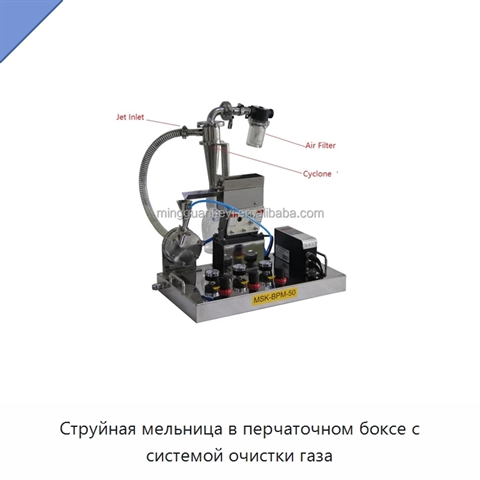

Установка оснащена футеровкой камеры из высокочистой полностью спечённой глинозёмной керамики и автоматическим питателем порошка с регулировкой вибрационной частоты 40–400 Гц. Исходный материал подают с размером частиц 100–200 меш; размер продукта составляет 2–15 мкм, а производительность — 50–500 г/ч. Результат зависит от твёрдости материала и крупности исходного порошка: для получения наиболее мелкой фракции крупным частицам может потребоваться 3–5 циклов измельчения. Для работы используют азот или аргон чистоты 4N5, подаваемые извне через ввод. Рабочее давление составляет 0,6–1,0 МПа, расход газа — 0,25–0,5 м³/мин; предусмотрено управление давлением на входе и выходе. Питание выполняется от сети 208–240 В переменного тока, 50/60 Гц, с одной фазой, потребляемая мощность — 1850 Вт. Газотвёрдый циклонный сепаратор собирает частицы, а воздушный фильтр на выходе циклона улавливает мелкие частицы размером более 2 мкм. Выход фильтра соединён с внешней стороной бокса через электронный клапан с датчиком давления: клапан открывается при запуске мельницы и закрывается после остановки измельчения. В перчаточном боксе с откидной дверцей система очистки поддерживает содержание кислорода и воды менее 1 части на миллион. В задней стенке предусмотрено пять вводов для электрических соединений и сжатого газа; один из них соединён с обратным и шаровым клапанами для выпуска сжатого газа из мельницы при требуемом давлении. Для получения более мелкого продукта перед измельчением можно выполнить предварительное дробление, а дополнительное сито может использоваться для подготовки пробы к подаче.

Наименование производителя

Jet Mill (50 - 500 G/ Hr) in Glovebox W/ Purification System - MSK-JB-500-LD
