Автоматический вертикальный токарный центр с ЧПУ для обработки деталей клапанов

Name: Автоматический вертикальный токарный центр с ЧПУ для обработки деталей клапанов
SKU: 230-568

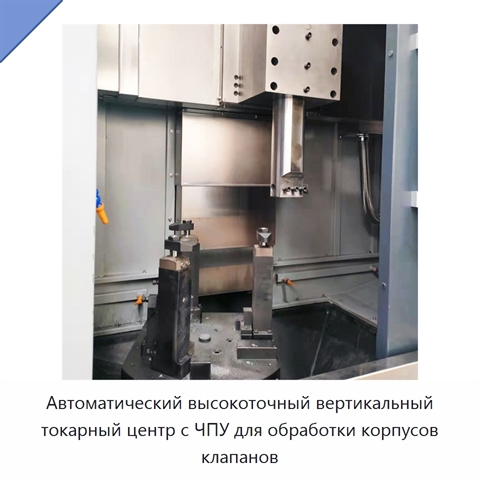

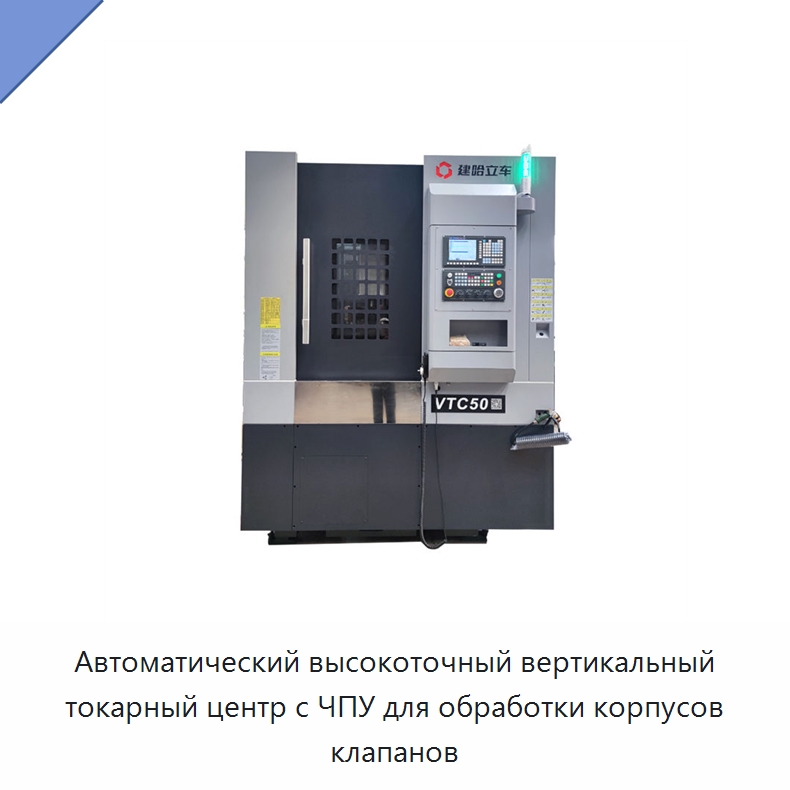

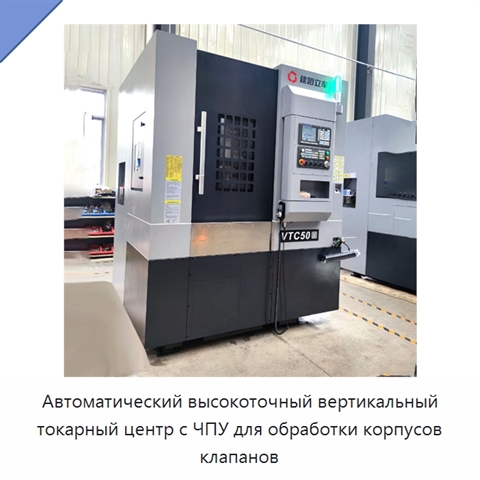

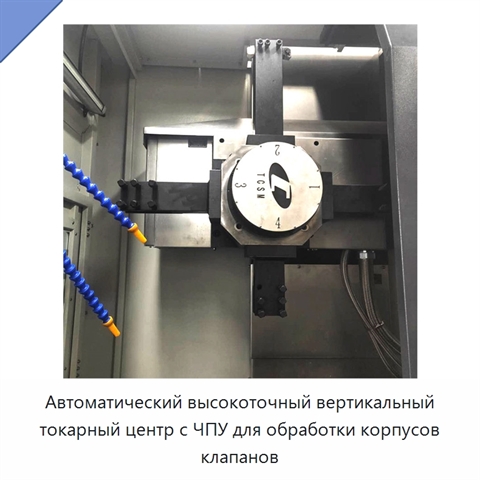

Автоматический вертикальный токарный центр с ЧПУ предназначен для обработки коротких тяжёлых заготовок большого диаметра, включая корпуса, крышки и диски клапанов. Гравитационное зажатие способствует достижению высокой концентричности и качества ответственных уплотнительных поверхностей. Перемещение по каждой из двух координатных осей составляет 500 мм. Максимальный диаметр вращения равен 650 мм, диаметр точения — 500 мм, высота точения — 500 мм. Частота вращения шпинделя достигает 1000 об/мин, а мощность его серводвигателя составляет 15 кВт при 750 об/мин. Наружный диаметр шпинделя равен 130 мм, внутренний — 55 мм. Станок оснащён гидравлическим патроном размером 381 мм и горизонтальной восьмипозиционной револьверной головкой. На каждой координатной оси установлены две направляющие шириной 45 мм и шариковый винт диаметром 40 мм. Повторяемость позиционирования составляет ±0,005 мм, точность позиционирования — ±0,01 мм, минимальный программируемый шаг — 0,001 мм. Оборудование имеет полное защитное ограждение. Допустимая температура рабочей среды составляет 5–38 °C при влажности менее 85 %. Масса станка равна 5,0 т, упаковочные размеры — 2100 × 2500 × 2750 мм.

Наименование производителя

JIANHA VTC50 Automatic CNC Vertical Turning Center High-Precision Lathe for Valve Body Processing, High Quality CNC Vertical Lathe Machine Metal Automatic Vertical Turning Milling VTC50, Vertical Lathe in China Vtc500 Cnc Lathe Machine with Live Tooling

Задать вопрос Искать на Baidu

Какую задачу решает вертикальный токарный центр с ЧПУ

Вертикальный токарный центр с ЧПУ применяется для серийной обработки корпусов, крышек и дисков промышленных клапанов.

Обработка деталей

Характеристики ЭГЯ-77(2У)

Модель (по базе 91Т)ЭГЯ-77(2У)

Система управления ЧПУдва варианта системы управления

Обрабатывающая способностьсредняя нагрузка, тяжёлая нагрузка

Количество шпинделейодин

Количество осей3, 2

Количество позиций резцедержателя8

Напряжение110 В, 220 В, 380 В, 480 В

Вертикальный токарный центр с ЧПУ - гибкость поставки.
Мы понимаем, что каждый проект уникален. Поэтому по запросу мы готовы рассмотреть настройку технических параметров, типоразмеров и комплектации ЭГЯ-77(2У) под конкретные задачи (силами завода-изготовителя или нашего предприятия в России).

Дата последней проверки актуальности информации: 06.09.26

Производитель и технические характеристики подтверждены.
