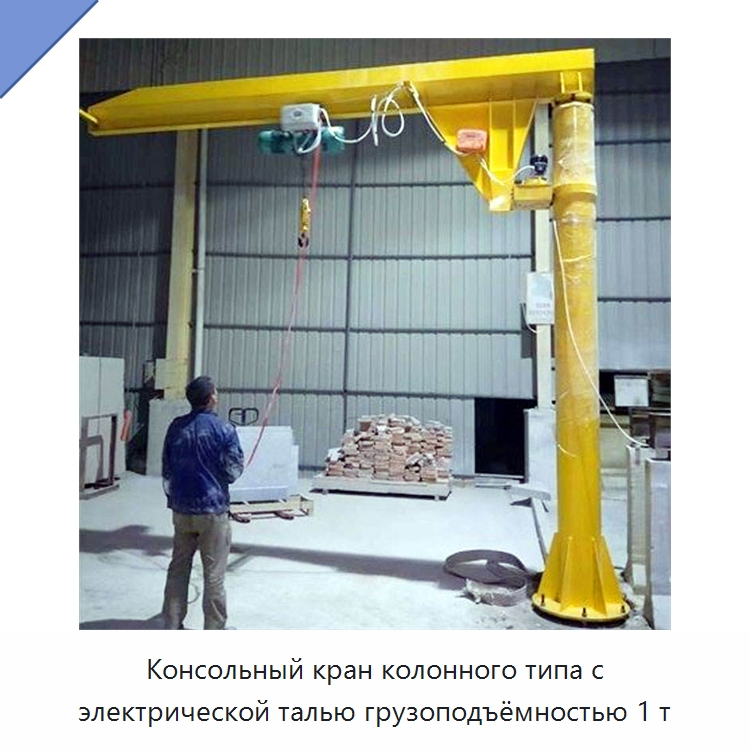

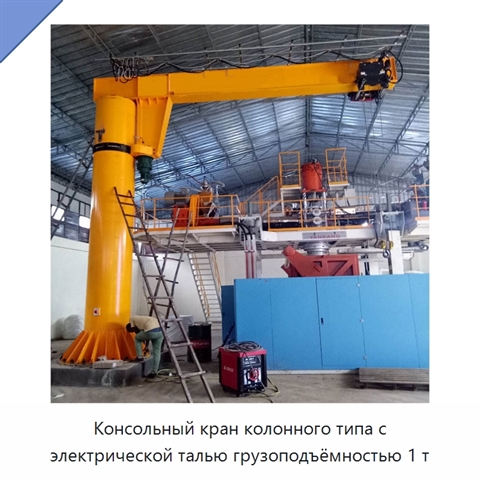

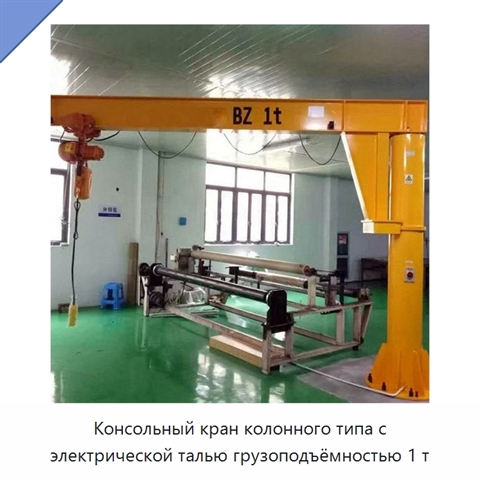

Консольный кран колонного типа с электрической талью грузоподъёмностью 1 т

Конструкция консольного крана включает колонну, стрелу переменного сечения и привод опорно-поворотного устройства. Основание закрепляют на бетонном фундаменте анкерными болтами; двигатель через редуктор и зубчатое зацепление приводит в действие механизм поворота консоли. Подъёмный механизм оснащён ограничителем перегрузки, а также верхним и нижним концевыми выключателями. Механизмы передвижения тележки и поворота снабжены механическими и электрическими ограничителями положения. Система управления имеет защиту от утечки тока на корпус, аварийную остановку, заземление, защиту от короткого замыкания, перегрева и сверхтока. Питание рассчитано на напряжение 380 В, частоту 50 Гц и трёхфазную сеть; шкаф управления имеет степень защиты IP54, класс изоляции двигателя — F, управление выполняется подвесным проводным пультом. Рабочий диапазон составляет от −20 °C до 45 °C. Поверхность подготавливают пескоструйной очисткой, после чего наносят два слоя эпоксидной грунтовки и два слоя антикоррозионного покрытия. Грузовая цепь изготовлена из высокопрочной легированной стали класса 80. Рама двигателя выполнена из алюминия методом литья под давлением и оснащена вентилятором воздушного охлаждения. Крюк изготовлен из кованой легированной стали, снабжён предохранительной защёлкой и рассчитан на плавный поворот на 360°.

Наименование производителя

Kenancranes 1 Ton Electric Hoist Lifting Columned Cantilever Jib Crane
