Артикул: 119-346 Модель: ЮДИ-92(9Б) Секция: Дополнительная

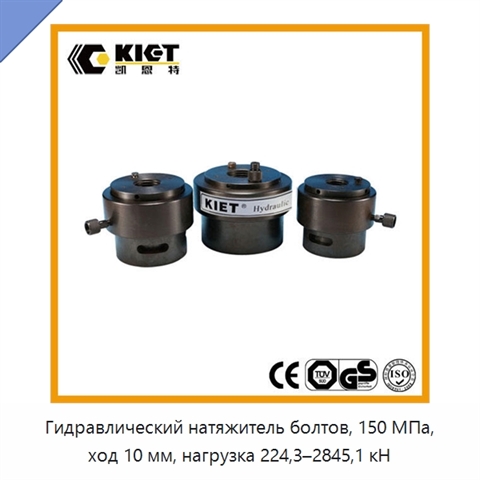

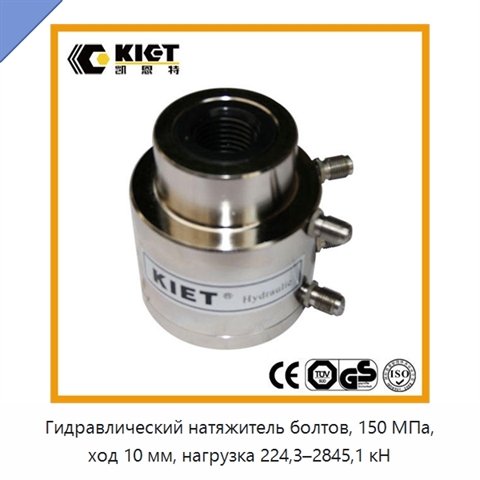

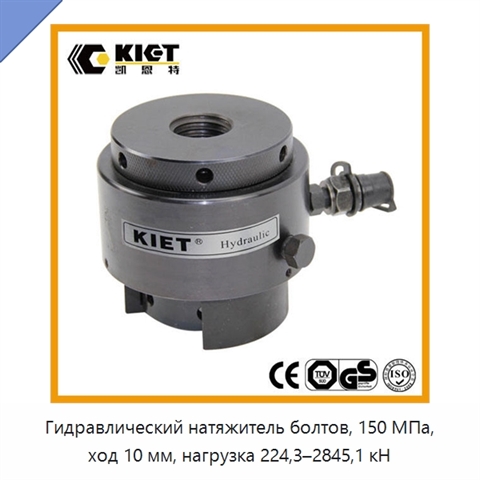

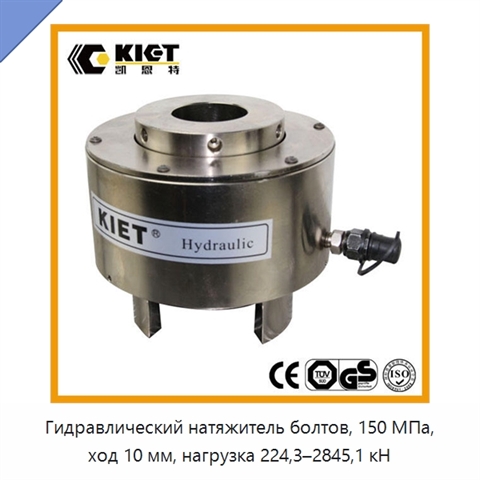

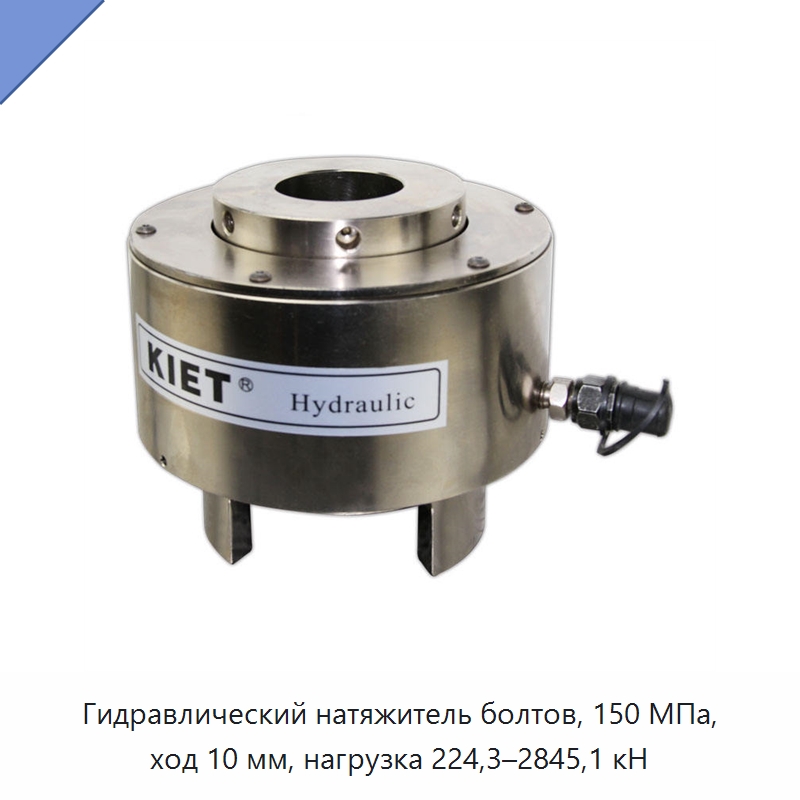

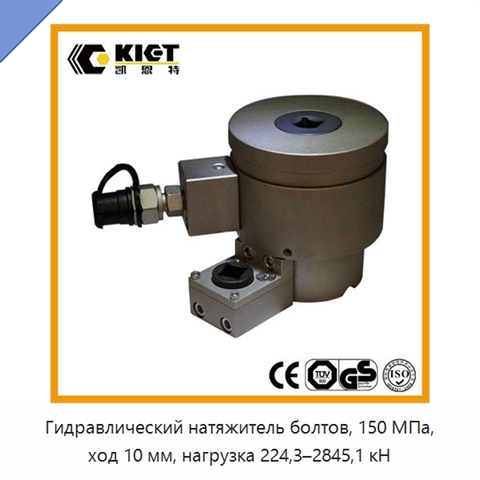

Гидравлический натяжитель болтов, 150 МПа, ход 10 мм, нагрузка 224,3–2845,1 кН

Гидравлический натяжитель болтов предназначен для осевого натяжения резьбовых крепежных соединений. Инструмент работает при максимальном давлении 150 МПа и при давлении 1500 бар развивает максимальную нагрузку от 224,3 до 2845,1 кН. Ход всех типоразмеров составляет 10 мм. Конструкция оснащена защитой от превышения хода и механизмом пружинного возврата, компенсирует перекос и обеспечивает эффективное уплотнение. В состав узла входят гидроцилиндр, опорный мост, регулировочное кольцо и натяжная головка. Диапазон резьбы составляет от M16×2 до M95×6, а диапазон болтов — M20–M115. Расстояние для болта находится в пределах 55–181 мм, минимальная высота — 164–322 мм. Масса натяжной головки в зависимости от исполнения составляет 1,01–22,28 кг, а масса инструмента в сборе — 3–27,8 кг. Диапазон тягового усилия составляет 338–3793 кН. Исполнения для разных размеров резьбы имеют одинаковый ход, но различаются высотой, массой натяжной головки и допустимой нагрузкой.
Наименование производителяKIET Brand Hydraulic Bolt Tensioner
Задать вопрос Искать на Baidu

Какую задачу решает гидравлический натяжитель болтов 150 МПа

Гидравлический натяжитель болтов применяется для создания осевого усилия при контролируемой затяжке резьбовых соединений промышленного оборудования.
Натяжение конструкций
Создание усилия

Характеристики ЮДИ-92(9Б)

Модель (по базе 91Т)ЮДИ-92(9Б)
Масса в сборе3–27,8 кг
Расстояние между болтами55–181 мм
Диапазон размеров болтовM20–M115
Функциональные особенностизащита от превышения хода, пружинный возврат, компенсация перекоса, эффективное уплотнение
Основные компонентыгидроцилиндр, опорный мост, регулировочное кольцо, натяжная головка
Максимальная нагрузка при 1500 бар224,3–2845,1 кН
Максимальное рабочее давление150 МПа
Минимальная высота164–322 мм
Ход10 мм
Тяговое усилие338–3793 кН
Масса натяжной головки1,01–22,28 кг
Спецификация резьбыот M16×2 до M95×6
Типгидравлический инструмент для болтовых соединений
Напряжениеиндивидуально настраиваемое
Гидравлический натяжитель болтов 150 МПа - гибкость поставки.
Нам известно, что каждый проект имеет свою специфику. Поэтому мы готовы рассмотреть адаптацию технических характеристик, типоразмеров и комплектации ЮДИ-92(9Б) под ваши конкретные условия (силами исходного производителя либо нашего производства в России).

Дата последней проверки актуальности информации: 10.08.26

Производитель и технические характеристики подтверждены.
