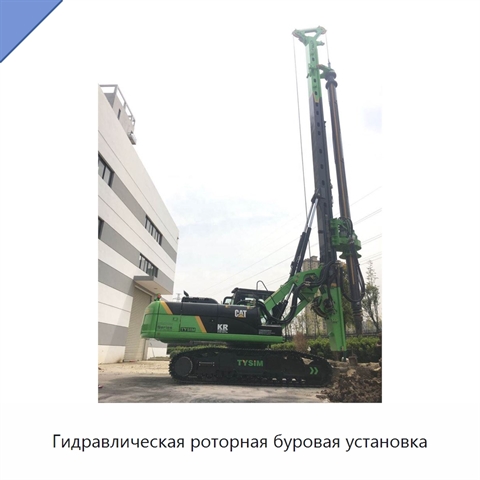

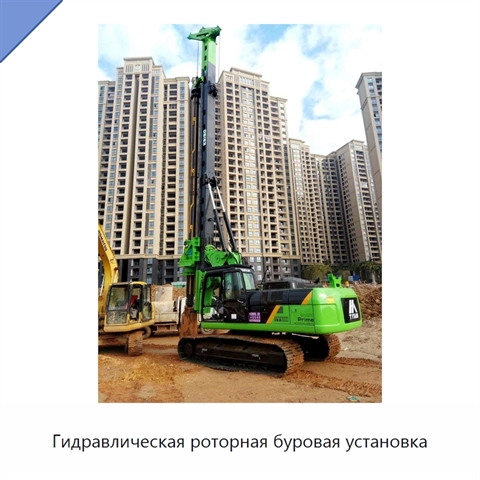

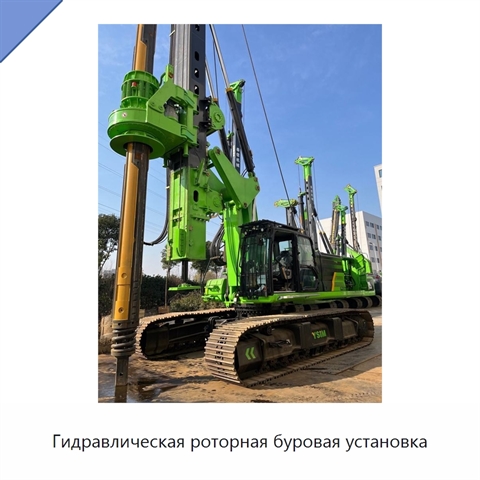

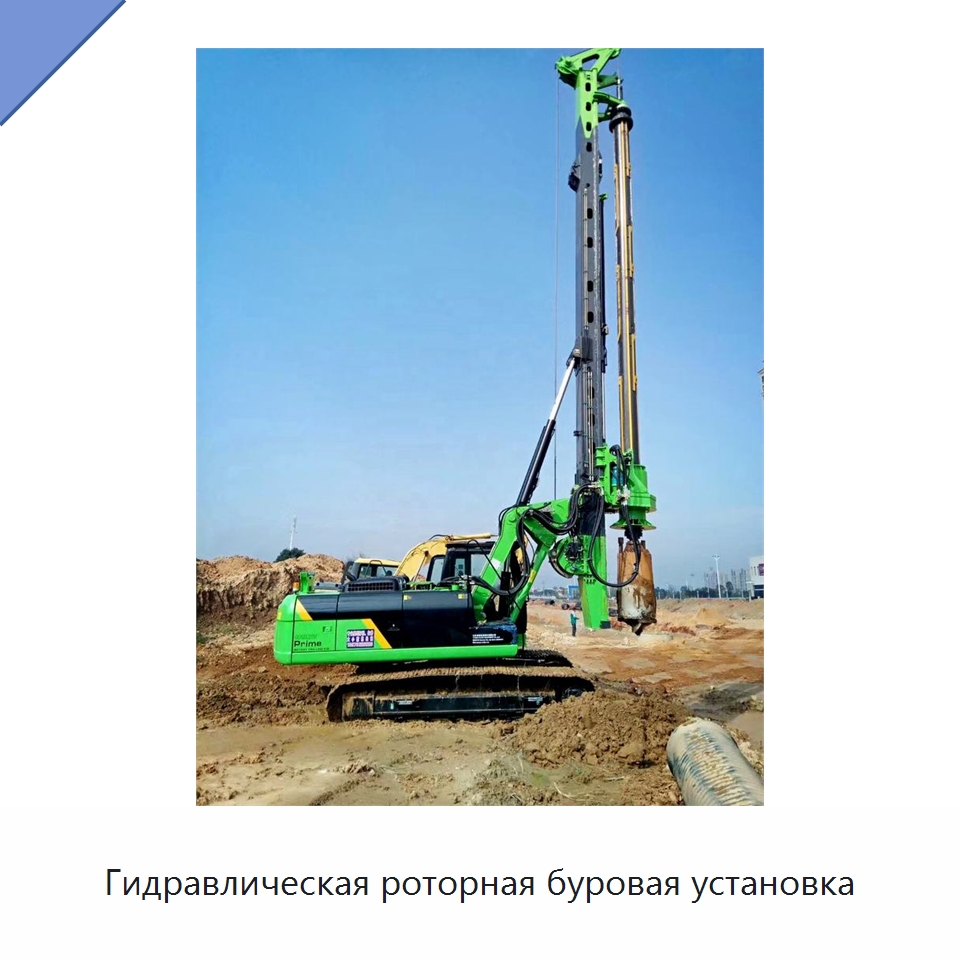

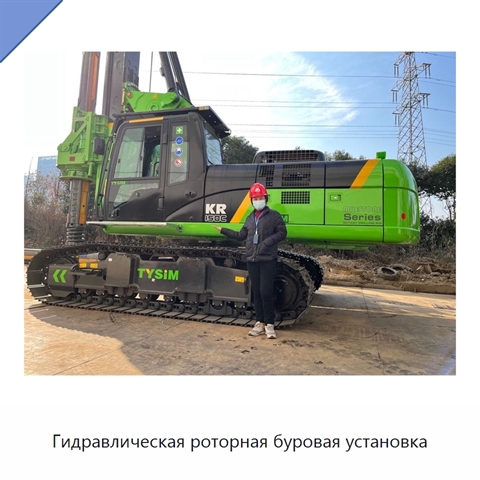

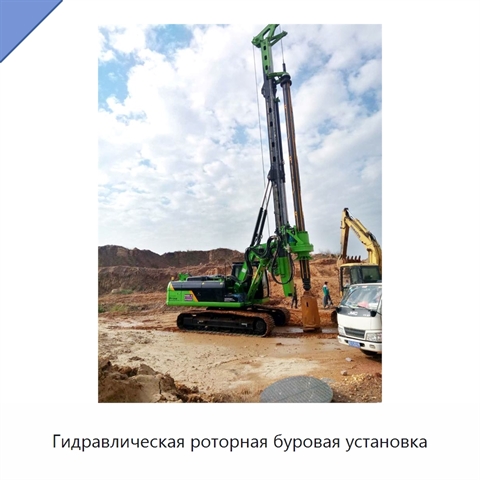

Гидравлическая роторная буровая установка

Установка смонтирована на шасси и развивает максимальный крутящий момент 150 кН·м; рабочая скорость вращения составляет 6–30 об/мин, скорость главной лебёдки — 78 м/мин, вспомогательной — 60 м/мин, передвижения — 2,8 км/ч. Максимальное давление цилиндра равно 100 кН, ход — 3800 мм, грузоподъёмность подъёма — 150 кН; главная лебёдка имеет тяговое усилие 110 кН, вспомогательная — 60 кН. Боковой наклон мачты составляет ±3°, наклон вперёд — 5°. Системное давление равно 35 МПа, пилотное — 3,9 МПа; максимальное тяговое усилие составляет 205 кН. Рабочая высота равна 15 900 мм, ширина — 3180 мм; транспортные высота, ширина и длина составляют 3635, 3000 и 14 765 мм соответственно, масса — 38 т. Двигатель имеет водяное охлаждение, шесть рядных цилиндров и турбонаддув; диаметр цилиндра — 102 мм, ход поршня — 130 мм, рабочий объём — 7,01 л, номинальная мощность — 117 кВт при 1800 об/мин. Буровая штанга имеет фрикционное или замковое исполнение, наружный диаметр 355 мм; варианты сочетания числа слоёв с длиной каждой секции — 5 × 11 и 4 × 11.

Наименование производителя

KR150C High Quality CAT Chassis Hydraulic Rotary Drilling Rig
