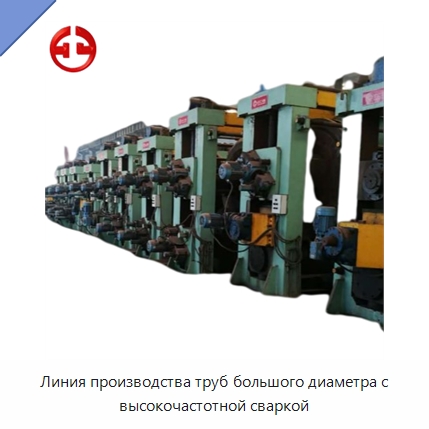

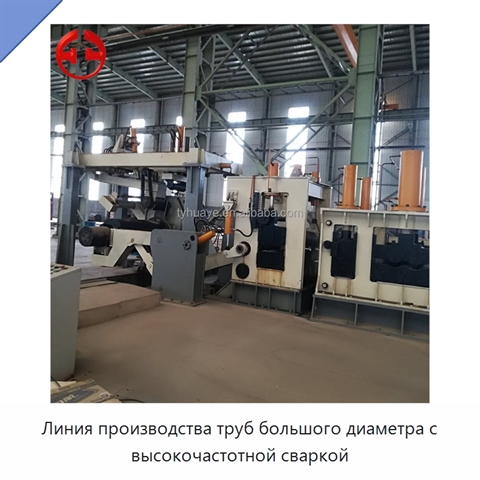

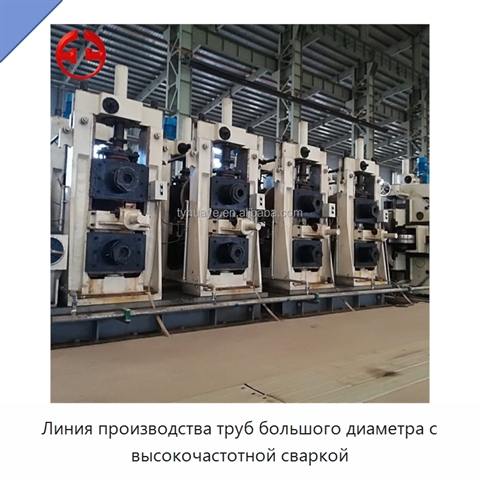

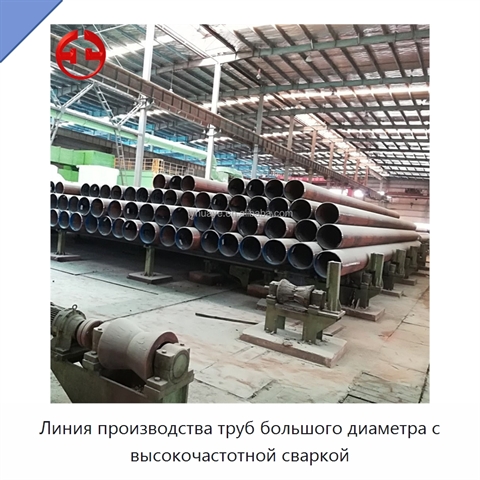

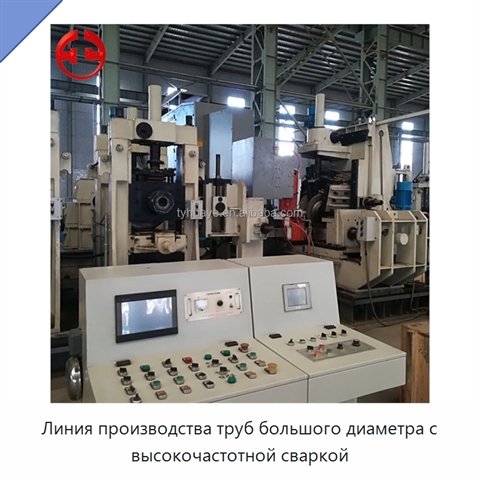

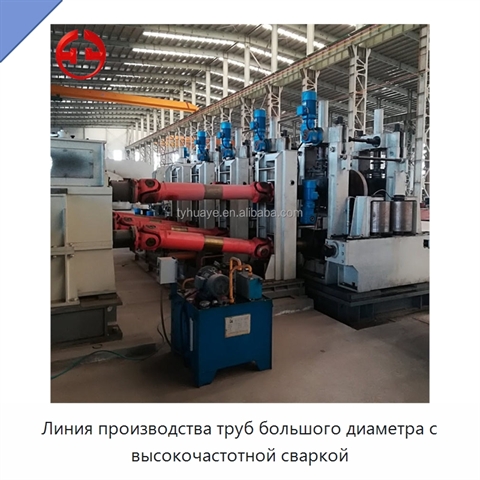

Линия производства труб большого диаметра с высокочастотной сваркой

Линия производства труб большого диаметра представляет собой комплекс машин для изготовления труб и трубных изделий с продольным сварным швом из стальной полосы заданной ширины. Процесс начинается с подачи, размотки и выпрямления продольно разрезанных стальных рулонов. Подготовленная полоса проходит резку и стыковую сварку, поступает в петлевой накопитель, а затем направляется в формовочную машину. Роликовая система сворачивает полосу в круглую трубную заготовку. В сварочном блоке заготовка соединяется высокочастотной твердотельной сваркой, после чего проходит промежуточный отжиг, охлаждение и калибровку для получения требуемых формы и размера. Завершающие операции включают резку по длине, вывод, снятие фаски с торца, гидравлическое испытание и сбор готовых труб. Рабочая линия может иметь диапазоны диаметра Φ25–Φ114, Φ60–Φ168, Φ114–Φ219, Φ165–Φ325, Φ165–Φ355, Φ219–Φ406, Φ219–Φ508 и Φ219–Φ610. В состав оборудования входят разматыватель, клетевой или горизонтальный накопитель, формовочная машина с роликовой системой, направляющая сварного шва, высокочастотная индукционная сварочная машина, система удаления внутренних и наружных заусенцев, система водяного охлаждения, калибровочная машина, роликовая система правки, колесо контроля скорости, турецкая клеть, автоматическая летучая пила с компьютерным управлением, стол выдачи и электрооборудование управления.
