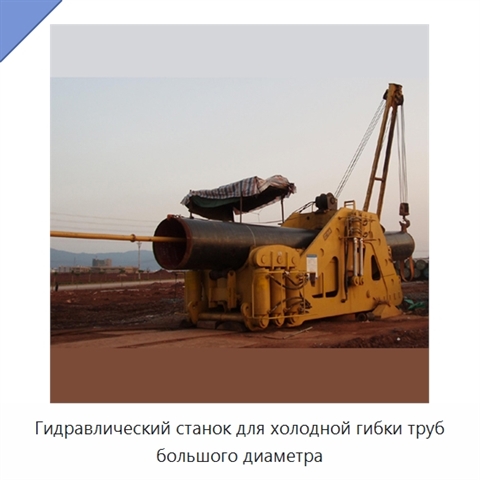

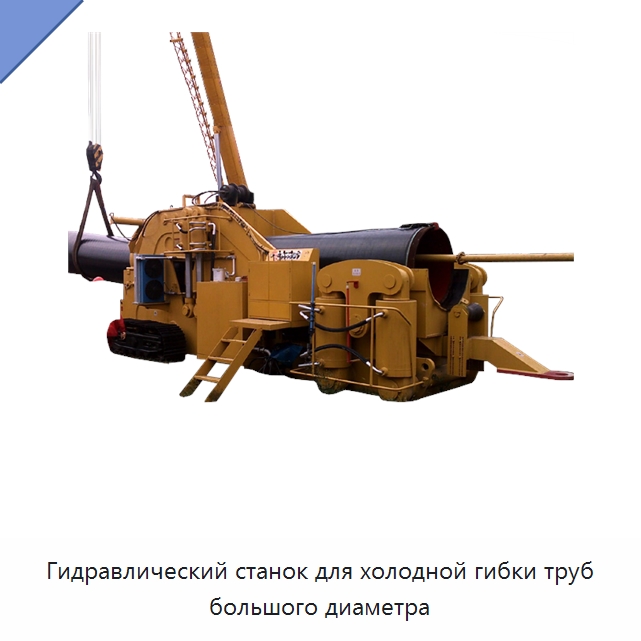

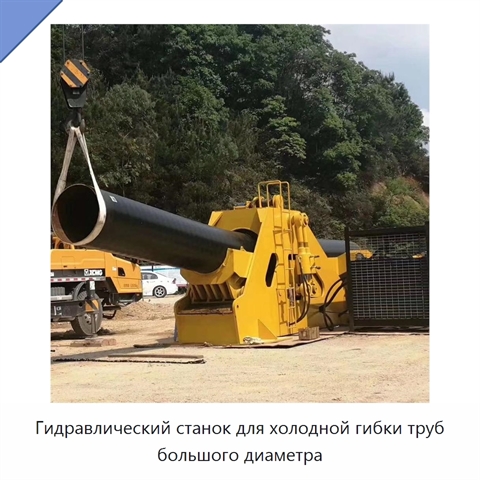

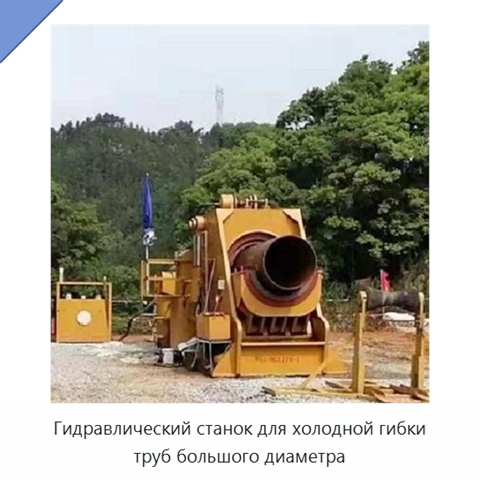

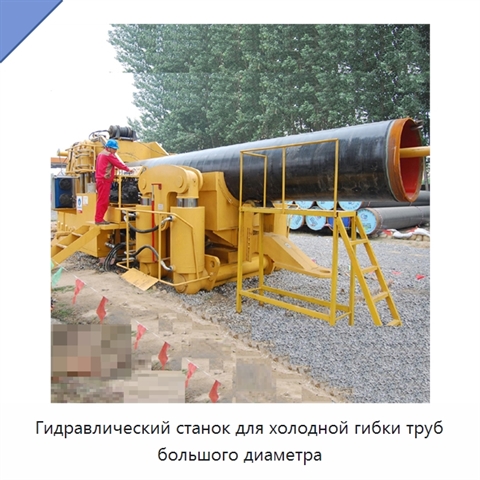

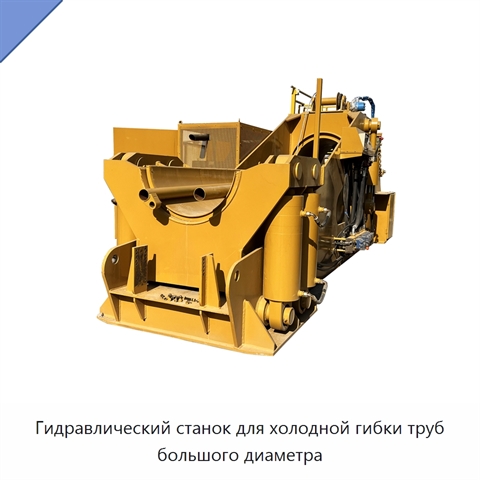

Гидравлический станок для холодной гибки труб большого диаметра

Гидравлический станок выполняет холодную гибку стальных труб большого диаметра в полевых условиях при строительстве протяжённых трубопроводов. Для разных исполнений предусмотрены диапазоны гибки 6–20″, 16–30″, 20–32″, 28–40″, 36–48″ и 48–56″. Станок работает с резьбовыми, прямыми и бесшовными трубами, а также со стальными трубами, имеющими внутренний антикоррозионный слой или наружное полиэтиленовое антикоррозионное покрытие, не повреждая защитный слой при гибке. Конструкция состоит из наружной рамы, нижней матрицы, установочного седла, клинового блока, гидроцилиндров, гибочного узла, опорной рамы для трубы и силовой станции. Оправка оснащена полностью гидравлическим управлением, двухугловым стальным клиновым механизмом и наружным мягким элементом, защищающим внутреннее покрытие трубы. Клиновые поверхности приводятся гидравликой, а вспомогательный гидравлический контур через гидромотор обеспечивает плавное перемещение оправки внутри трубы. Ходовой узел герметизирован, снабжён смазкой и не требует обслуживания; после длительного хранения станок можно сразу вводить в работу без дополнительных операций технического обслуживания. Силовая станция выполнена отдельно от основной машины и подключается быстроразъёмным соединением. Такая компоновка оставляет больше пространства между узлами для доступа к масляному и дизельному фильтрам, позволяет расположить силовую часть дальше от рабочего места для снижения шума и облегчает перевозку. Гидравлический контур работает при температуре от −30 до +50 °C. Специальный радиатор обеспечивает вдвое более эффективный отвод тепла по сравнению с обычным радиатором, а датчик температуры обеспечивает автоматическое регулирование. При низкой температуре гидравлическое масло прогревается циркуляцией через радиатор двигателя и быстрее достигает рабочего состояния. На гидравлическом баке установлены всасывающий и возвратный фильтры с сигнализацией необходимости очистки или замены фильтрующего элемента. Точно рассчитанный рабочий ход гидроцилиндров сокращает цикл гибки; при формировании изгиба примерно на 10° расчётная экономия времени составляет 10 %. Управляющий клапан имеет расход около 400 л/мин. Укороченная гидравлическая оправка уменьшает общую массу и продлевает срок службы механизма перемещения без ухудшения качества гибки.
