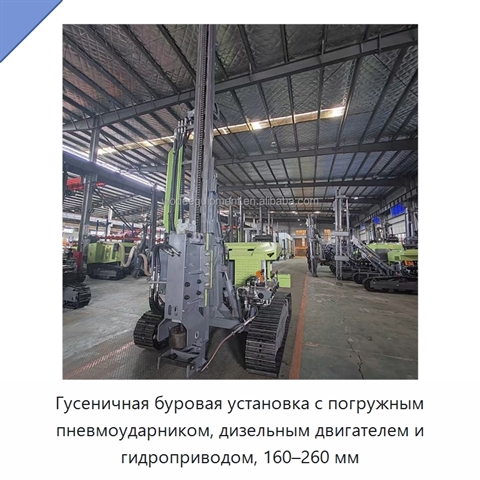

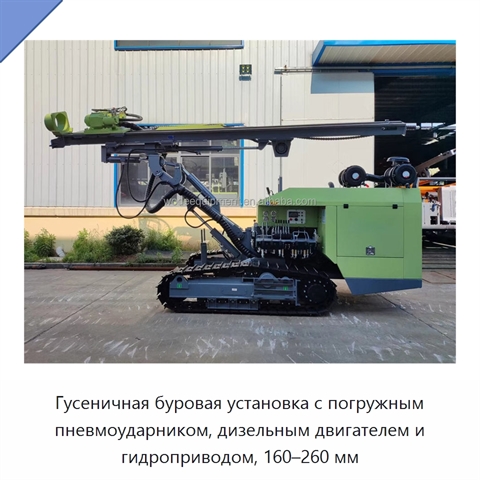

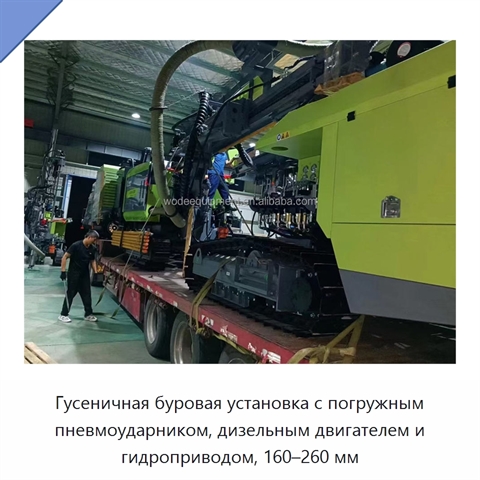

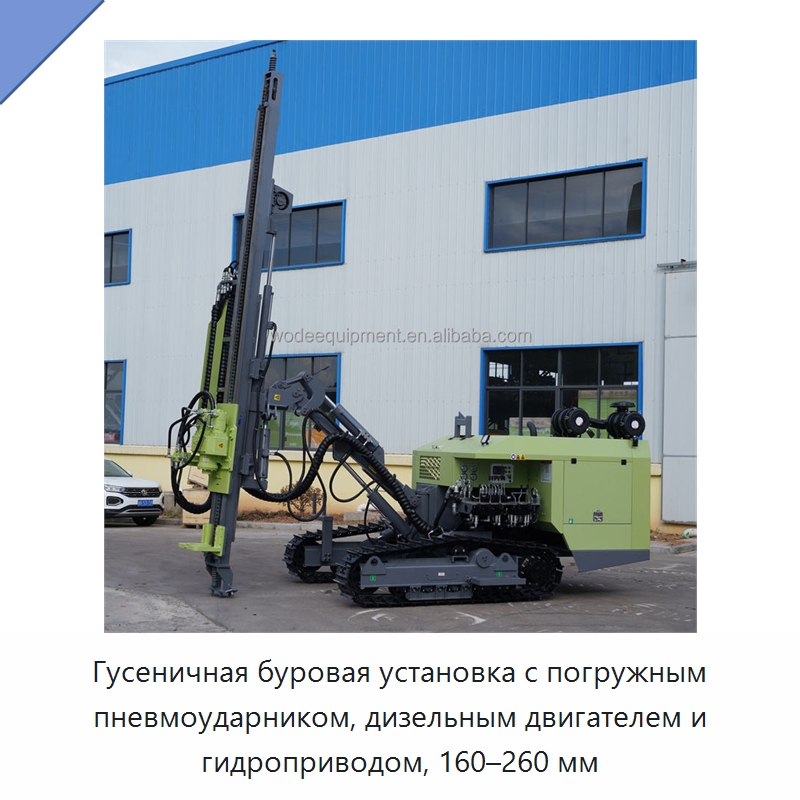

Гусеничная буровая установка с погружным пневмоударником, дизельным двигателем и гидроприводом, 160–260 мм

Гусеничная буровая установка с погружным пневмоударником предназначена для открытых горных и строительных буровых работ в породе, включая горизонтальное и вертикальное бурение взрывных скважин. Вращательная головка с двумя гидромоторами имеет два скоростных режима. Максимальный крутящий момент составляет 8000 Н·м, частота вращения регулируется в диапазоне 0–80 об/мин. Высокопрочная балка подачи обеспечивает перемещение бурового инструмента. Диаметр бурения составляет 160–260 мм, глубина — 30 м, твердость породы — F=6–20. Мощность дизельного двигателя равна 73,5 кВт. Рабочее давление составляет 1–2,4 МПа, расход сжатого воздуха — 14–35 м³/мин. Магазин буровых штанг имеет вместимость 6+1; используются штанги Ø76×3000 мм или Ø76×2000 мм и погружные пневмоударники размером 4″, 5″ или 6″. Объем бака дизельного топлива составляет 100 л. Скорость передвижения находится в диапазоне 0–3 км/ч, преодолеваемый уклон равен 30°, дорожный просвет — 430 мм. Габариты установки составляют 6000×2270×300 мм, масса — 6190 кг. Во время бурения пневматический поршень внутри погружного пневмоударника многократно ударяет по долоту. Бурильная колонна с пневмоударником и долотом одновременно вращается и подается в породу, а совместное ударное и вращательное воздействие дробит породу на шлам. Сжатый воздух выносит шлам и пыль вверх по кольцевому зазору между бурильной колонной и стенкой скважины. По мере углубления к колонне присоединяются дополнительные бурильные трубы. Гусеничный ход позволяет перемещать установку и буксировать воздушный компрессор на подъеме. Масляный насос высокого давления выполнен из чугуна. Корпус обеспечивает доступ для технического обслуживания. Встроенный пульт управления объединяет отображение рабочих данных в реальном времени, напоминания об обслуживании, диагностику неисправностей, сигнализацию и настройку параметров.
