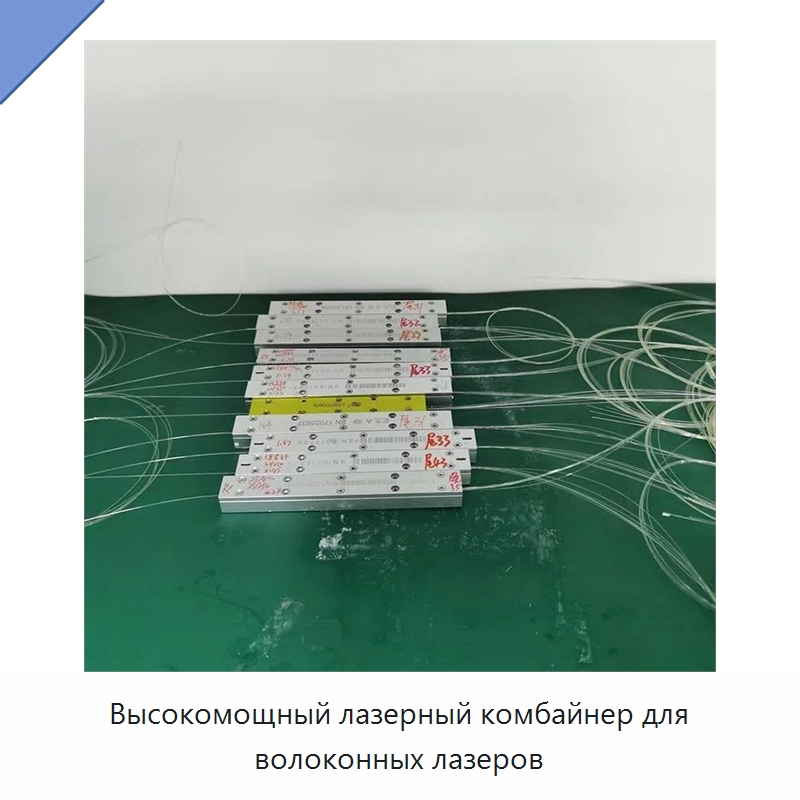

Высокомощный лазерный комбайнер для волоконных лазеров

Высокомощный лазерный комбайнер рассчитан на работу с волоконными лазерами киловаттного класса и допускает использование разных типов волокна. В конфигурации (6+1)×1 предусмотрено объединение энергии шести каналов накачки и одного сигнального канала в одном двухоболочечном волокне; один канал выдерживает мощность до 100 Вт. Для вариантов N×1 доступны исполнения 3×1, 4×1 и 7×1. Входное волокно имеет параметры 20/130 и NA = 0,08/0,46, выходное — 100/120/360 и NA = 0,22 либо 50/70/360 и NA = 0,22. Максимальная входная мощность на порт составляет 3000 Вт, минимальная обратная мощность — 1000 Вт, а максимальный КПД передачи мощности — 97 %. Произведение параметров пучка равно 4 мм·мрад. Габариты изделия составляют 205 × 60 × 22 мм. Рабочий диапазон температуры — от 0 до +65 °C при обязательном активном охлаждении; температура хранения — от −40 до +85 °C. В конструкции применяется собственная технология конического сужения волокна.
