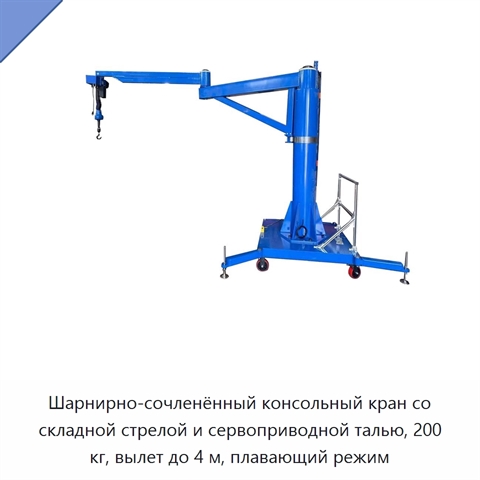

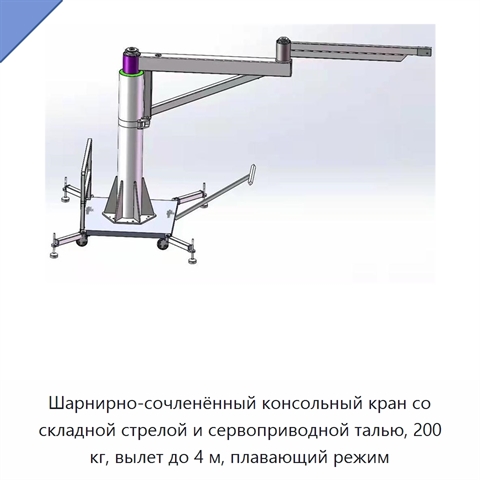

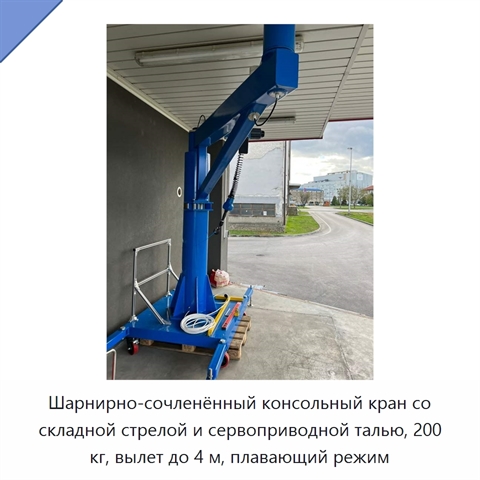

Шарнирно-сочленённый консольный кран со складной стрелой и сервоприводной талью, 200 кг, вылет до 4 м, плавающий режим

Name: Шарнирно-сочленённый консольный кран со складной стрелой и сервоприводной талью, 200 кг, вылет до 4 м, плавающий режим
SKU: 114-461

Шарнирно-сочленённый консольный кран предназначен для подъёма, балансировки и позиционирования грузов. Складная стрела имеет две точки сочленения, что обеспечивает доступ вокруг препятствий и внутрь оборудования. Максимальный вылет составляет 4 м, пролёт — 3 м, максимальная высота подъёма — 2,8 м. Ход крана равен 3050 мм, общая высота — 3990 мм. Номинальная грузоподъёмность составляет 200 кг. Предусмотрены варианты сервоприводной тали грузоподъёмностью 80, 150, 300 и 600 кг. Таль приводится в действие серводвигателем и поддерживает плавающий режим для балансировки и точного позиционирования груза. Стрела вращается на шарикоподшипнике с низким трением. Питание осуществляется при напряжении 220 В. Рабочий диапазон температуры составляет от −10 до +50 °C, относительной влажности — 35–90 %. Масса крана составляет 2000 кг.

Наименование производителя

Lift Assistant Servo Hoist Intelligent Hoist Folding Knuckle Arm Articulated Jib Crane, Loading and Unloading Truck Easy Rotation Mobile Articulated Jib Crane

Задать вопрос Искать на Baidu

Какую задачу решает шарнирно-сочленённый консольный кран с сервоприводной талью

Шарнирно-сочленённый консольный кран с сервоприводной талью применяется для подъёма, балансировки и позиционирования грузов массой до 200 кг возле оборудования и внутри машин.

Подъем автомобилей

Характеристики КСУ-18-7Е

Модель (по базе 91Т)КСУ-18-7Е

Arm accessдоступ вокруг препятствий и внутрь оборудования

Конструкция стрелыскладная шарнирно-сочленённая стрела

Тип подшипников поворота стрелышарикоподшипник с низким трением

Количество точек поворота2

Ход крана3050 мм

Общая высота крана3990 мм

Тип кранашарнирно-сочленённый консольный кран

Размер A860; 1150; 1430; 1720; 2010

Размер B3910

Размер C3710

Размер D630; 810; 1020; 1220; 1420

Режим свободного перемещенияпредусмотрен

Float mode functionбалансировка груза и точное позиционирование

Грузоподъёмность тали80 кг; 150 кг; 300 кг; 600 кг

Привод талисерводвигатель

Масса тали нетто35 кг; 50 кг; 60 кг

Диапазон влажности35–90 %

Макс. высота подъема2,8 м

Максимальная скорость в режиме свободного перемещения30 м/мин; 20 м/мин; 11 м/мин; 5,5 м/мин

Максимальная скорость при полной нагрузке40 м/мин; 24 м/мин; 13 м/мин; 6,5 м/мин

Максимальный диапазон подъёма3,5 м; 1,75 м

Максимальная скорость без нагрузки60 м/мин; 30 м/мин; 15 м/мин; 7,5 м/мин

Максимальный вылет от центра вращения4 м

Номинальный грузовой момент.

Номинальная грузоподъемность200 кг

Пролет3 м

Стандартный ход подъёма2,5 м; 1,25 м

Диапазон рабочих температурот −10 до +50 °C

Напряжение220 В

Масса (кг)2000 кг

Шарнирно-сочленённый консольный кран с сервоприводной талью - гибкость поставки.

Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу возможна адаптация технических характеристик, типоразмеров и комплектации КСУ-18-7Е под конкретные условия применения (силами первого производителя или силами нашего завода в России).
