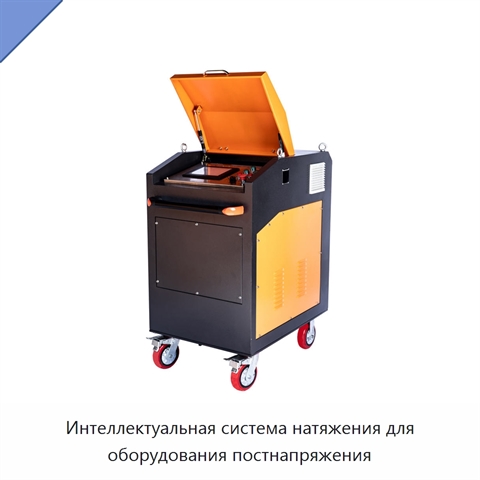

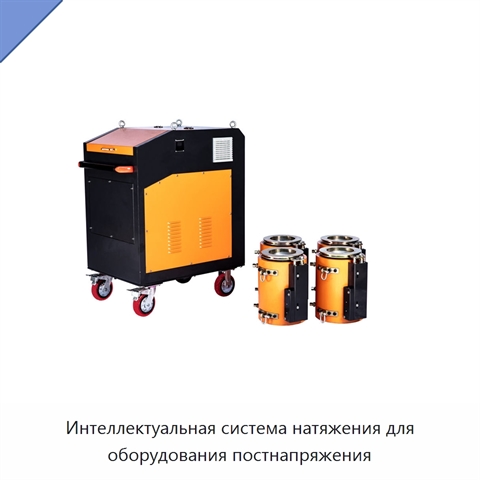

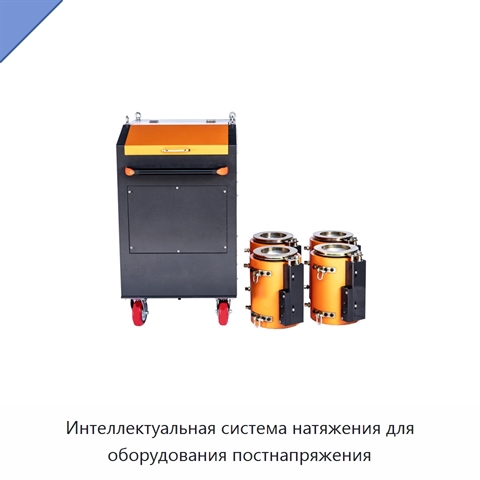

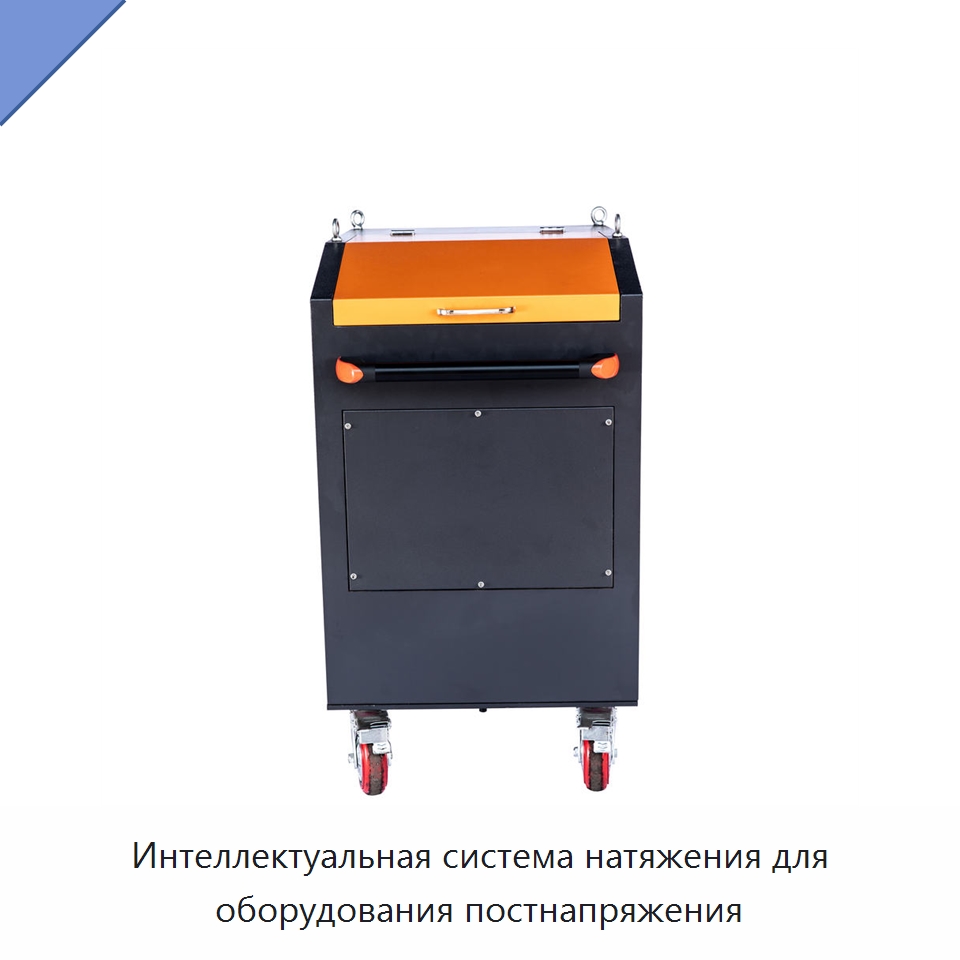

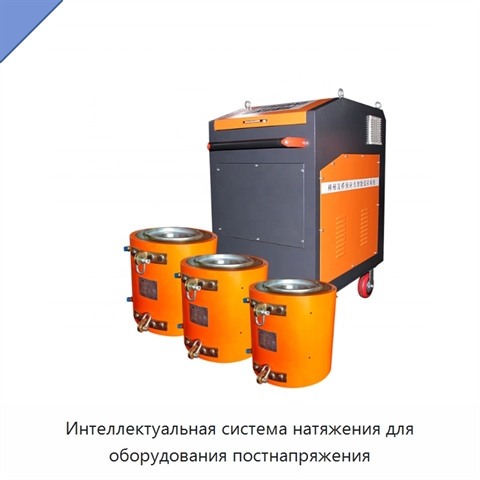

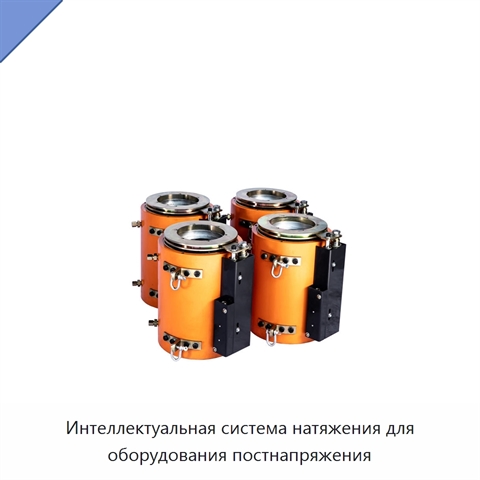

Интеллектуальная система натяжения для оборудования постнапряжения

Система заменяет традиционное оборудование натяжения и управляет процессом с помощью программируемого логического контроллера и сенсорного экрана. Обратная связь от датчиков давления и перемещения используется для синхронного и точного натяжения. Данные процесса сохраняются, отчеты формируются автоматически, а исторические данные доступны для просмотра в любое время. В состав входят главная и вспомогательная насосные станции с возможностью взаимного переключения, интеллектуальный натяжной домкрат, линия передачи сигналов, трубопровод высокого давления и программное обеспечение мониторинга. Обмен данными между насосными станциями выполняется через модуль беспроводной связи; для удаленной передачи данных на сервер предусмотрен соответствующий модуль. Для исполнений ×2-500 и ×4-630 номинальное давление составляет соответственно 50 МПа и 63 МПа, а номинальный расход — 2 л/мин и 2×2 л/мин. Мощность двигателя составляет соответственно 3 кВт и 4 кВт. Рабочая среда — противоизносное гидравлическое масло 32# для зимнего периода и 46# для летнего периода. Диапазон измерения преобразователя давления составляет 0–70 МПа, его точность — 0.3% FS. Объем заправки масла — 80 л на комплект. Измерение перемещения домкрата выполняется в диапазоне 0–225 мм с разрешением 0.1 мм и точностью 0.5% FS. Точность натяжения составляет ±1%, точность синхронизации усилия — ±2% FS, точность синхронного перемещения — ±1% FS. Дальность беспроводной передачи — 200 м, рабочая температура окружающей среды — от 5 °C до 60 °C. Масса исполнений составляет 202 кг и 225 кг соответственно, габаритные размеры — 930×610×1080.

Наименование производителя

Lingqiao ZNXT Intelligent Tension System for Prestressed Post Tension Equipment
