Артикул: 183-538 Модель: УКС-84(1К) Секция: Дополнительная

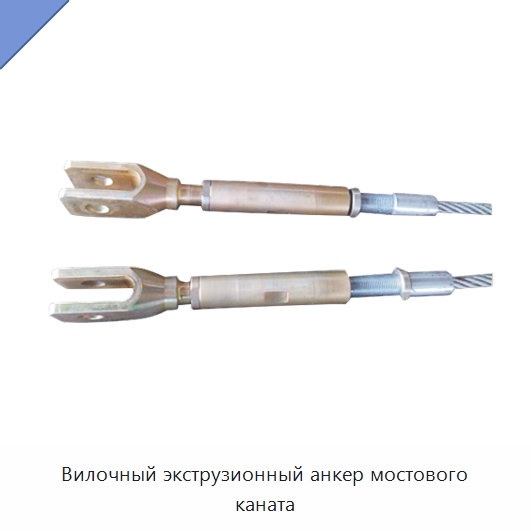

Вилочный экструзионный анкер мостового каната

Цельнопучковый экструзионный анкер каната с проушиной имеет четыре исполнения: с регулируемым концом, с неподвижным концом, с винтовым концом и с промежуточной регулировочной муфтой; исполнения допускают разные сочетания. Анкер с горячей заливкой имеет шесть исполнений: вилочное, проушинное, вилочно-проушинное с внутренним вращением, с фиксированным анкерным стаканом, натяжное с анкерным кольцом и с одним винтом. Размерный ряд построен по схеме «диаметр каната — ΦD / g / h1 / e / f / h / L1 / L2 / L3 / регулировочная величина». Размерные сочетания составляют: Φ8 — Φ15 / 11 / 30 / 19 / 28 / 38,5 / ≤430 / 145 / 140 / ±50; Φ10 — Φ16 / 15 / 35 / 24 / 28 / 45,5 / ≤495 / 165 / 165 / ±55; Φ12 — Φ20 / 17 / 44 / 26,5 / 33 / 53,5 / ≤558 / 180 / 200 / ±60; Φ14 — Φ22 / 21 / 52 / 31,5 / 35 / 60,5 / ≤615 / 195 / 225 / ±65; Φ16 — Φ28 / 23 / 58 / 36 / 42 / 68 / ≤680 / 210 / 275 / ±65; Φ18 — Φ31 / 25 / 62 / 43 / 50 / 80 / ≤775 / 240 / 305 / ±70; Φ20 — Φ34 / 25 / 70 / 45,5 / 60 / 84,5 / ≤860 / 260 / 340 / ±80; Φ22 — Φ36 / 28 / 72 / 48 / 60 / 89,5 / ≤895 / 260 / 365 / ±80; Φ24 — Φ37 / 32 / 78 / 51,5 / 60 / 94,5 / ≤945 / 280 / 395 / ±85.
Наименование производителяLiuzhou Lingqiao Factory Bridge Cable Fork Cable Extrusion Anchor
Задать вопрос Искать на Baidu

Какую задачу решает вилочный анкер каната

Анкер мостового каната служит для выполнения соединения между телом каната и анкерным креплением.
Соединение элементов

Характеристики УКС-84(1К)

Модель (по базе 91Т)УКС-84(1К)
Легированный или нетявляется сплавом
Класссталь
Марка сталисталь
Допуск±1%
Типоцинкованный
Вилочный анкер каната - гибкость поставки.
Нам известно, что каждый проект имеет свою специфику. Поэтому мы готовы рассмотреть адаптацию технических характеристик, типоразмеров и комплектации УКС-84(1К) под ваши конкретные условия (силами исходного производителя либо нашего производства в России).

Данные проверены на актуальность: 12.08.26

Информация о производителе и характеристиках подтверждена.
