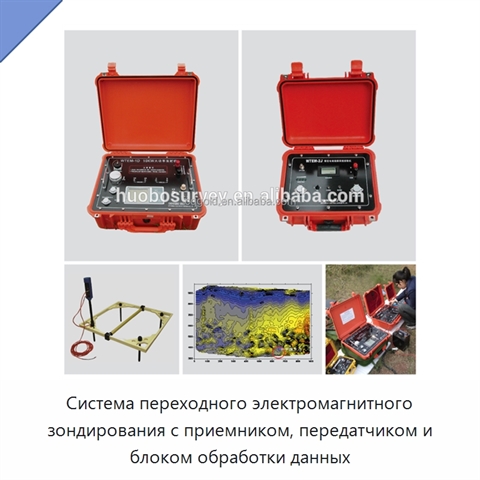

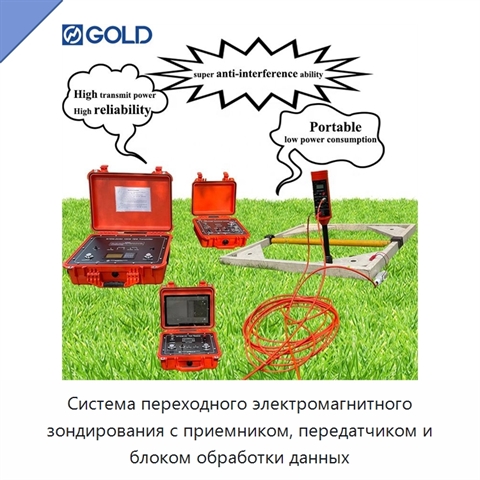

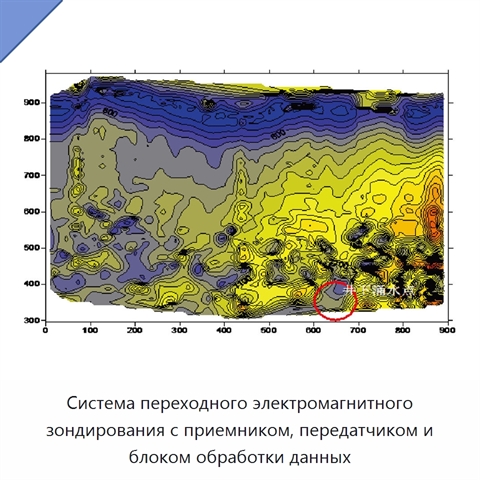

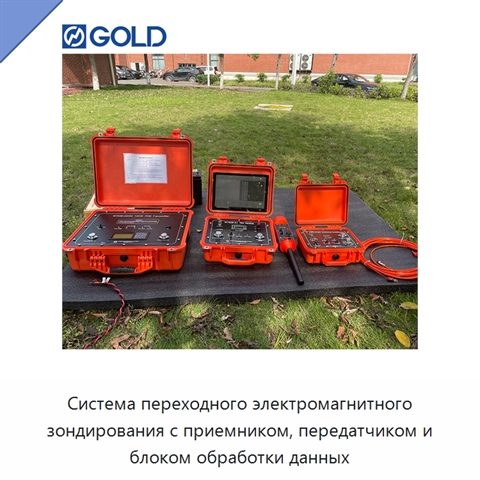

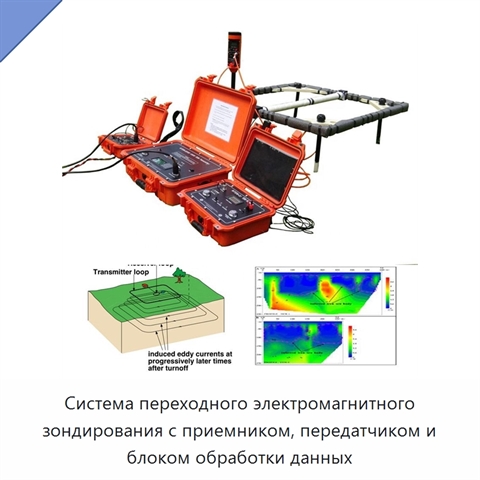

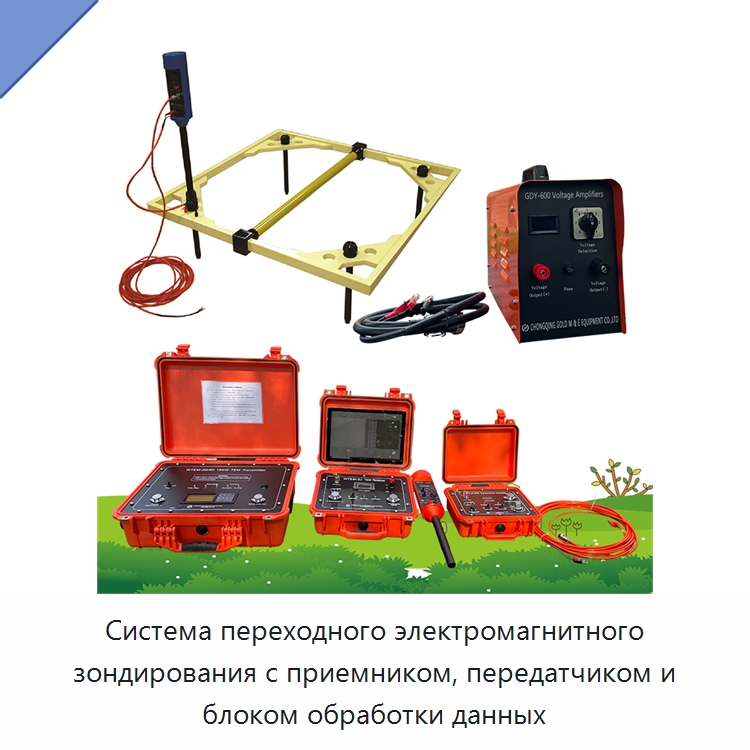

Система переходного электромагнитного зондирования с приемником, передатчиком и блоком обработки данных

Система переходного электромагнитного зондирования формирует электромагнитные импульсы, которые проникают в грунт и взаимодействуют с различными материалами, создавая измеряемый отклик для анализа. В состав входят передатчик, приемник и блок обработки данных. Приемник оснащен одним каналом, предусилителем с коэффициентом усиления 8,32 раза и полосой пропускания 1, 2, 4, 8, 16, 32, 64 и 128 раз. Суммарная погрешность кварцевого генератора не превышает 5×10^-9, разрядность аналого-цифрового преобразователя составляет 16 бит, минимальный интервал выборки — 1 мкс. Предусмотрены 50 трасс и от 1 до 9999 накоплений. Поддерживается кабельная синхронизация. Питание приемника обеспечивает встроенная перезаряжаемая батарея 12 В с поддержкой внешнего питания, продолжительность работы превышает 10 часов. Передатчик мощностью 10 кВт работает при напряжении 200 В и токе 50 А; погрешность измерения тока составляет 1 %. Частоты питания передатчика: 0,0625, 0,125, 0,25, 0,5, 1, 2, 4, 8, 16 и 32 Гц. Напряжение отображается на жидкокристаллическом дисплее в вольтах с разрешением 0,1 В. Рабочая температура приемника и передатчика составляет от -10 до 50 °C. Система обеспечивает сбор данных высокого разрешения, быструю обработку, обработку сигналов и визуализацию результатов в реальном времени. Конструкция выполнена в переносном и легком исполнении для полевых работ и совместима с различным геодезическим оборудованием и программным обеспечением.
