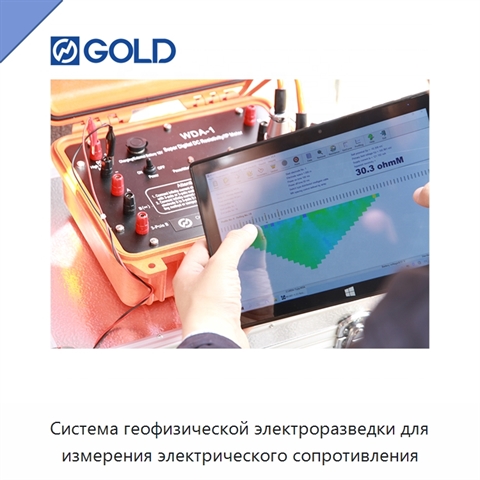

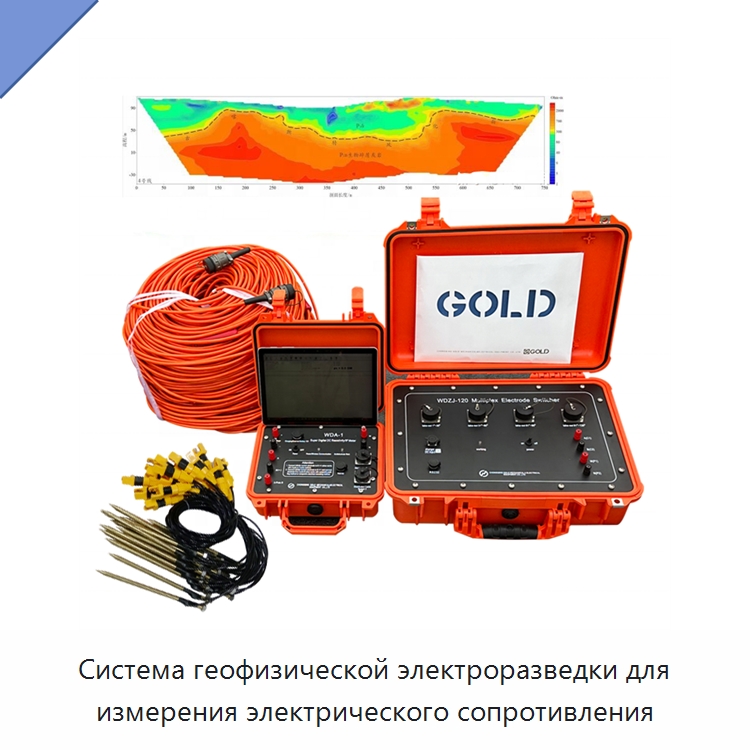

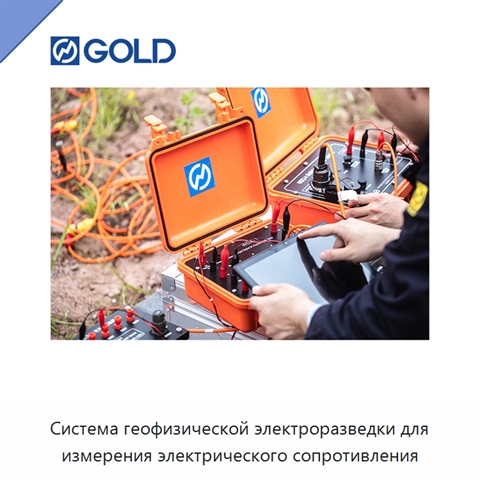

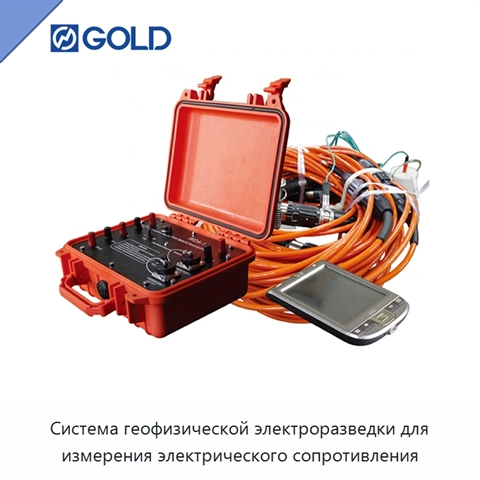

Система геофизической электроразведки для измерения электрического сопротивления

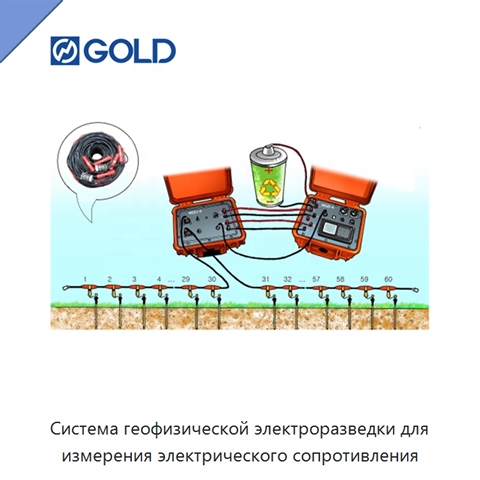

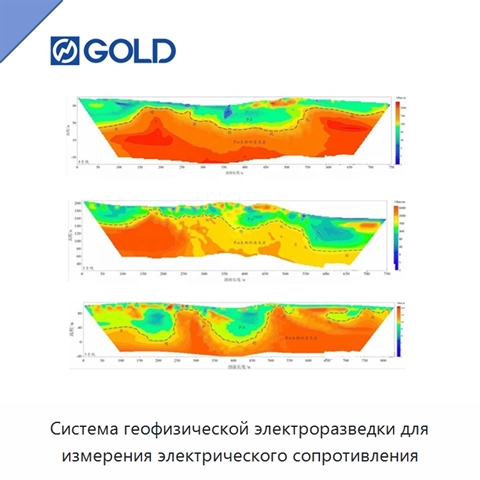

Многоэлектродная система геофизической электроразведки измеряет и анализирует электрические свойства грунта для исследования подземного строения. Несколько электродов регистрируют изменения удельного сопротивления и формируют изображения геологических структур, залежей полезных ископаемых и водоносных горизонтов с высоким разрешением. Система поддерживает двухмерную и трёхмерную визуализацию сопротивления, томографию и мониторинг изменений окружающей среды. Анализ электрических свойств геологических слоёв позволяет оценивать глубину и толщину подземных образований. Возможны централизованные двухмерные многоэлектродные измерения сопротивления, распределённые двухмерные и трёхмерные измерения, а также распределённые двухмерные измерения сопротивления с регистрацией поляризации. Для централизованной схемы используются внешние кабель и электроды, для распределённых схем предусмотрены внешние распределённые кабели и электроды. Шаг кабеля составляет 5 м, предусмотрен также вариант 10 м. Приёмная часть имеет канал напряжения ±32 В с 24-разрядным аналого-цифровым преобразованием. Для измеряемого напряжения не менее 5 мВ погрешность составляет ±0,2% ±1 отсчёт, а при диапазоне от 0,1 мВ до менее 5 мВ — ±1% ±1 отсчёт. Входной импеданс превышает 50 МОм. Погрешность измерения кажущейся поляризации составляет ±1% ±1 отсчёт, диапазон компенсации СП — ±10 В. Канал тока рассчитан на 6 А и использует 24-разрядное аналого-цифровое преобразование. При измеряемом токе не менее 5 мА погрешность равна ±0,2% ±1 отсчёт, а при токе от 0,1 до 5 мА — ±1% ±1 отсчёт. Подавление промышленной помехи частотой 50 Гц в общем и дифференциальном режимах превышает 80 дБ. Передающая часть обеспечивает максимальную мощность 7200 Вт, максимальное напряжение питания ±1200 В и максимальный ток питания ±6 А. Длительность подачи тока составляет 1–60 с при соотношении 1:1. Рабочая температура составляет от -10 до +50 °C при относительной влажности 95%, температура хранения — от -20 до +60 °C. Питание выполняется от встроенного источника 7,4 В, 4 А·ч или внешнего источника 12 В, продолжительность работы составляет 20 ч. Основной блок имеет порты A, B, M и N, высоковольтный порт постоянного тока, порт внешней батареи и два кабельных порта. Масса не превышает 4 кг, габариты составляют 270 × 246 × 123 мм. Карманный компьютер имеет тактовую частоту 624 МГц, разрешение 640 × 480 с поддержкой истинного цвета, встроенную память 128 МБ, оперативную память 64 МБ, карту памяти 512 МБ, инфракрасный и последовательный порты, две перезаряжаемые батареи и программы для работы с документами и таблицами.
