Артикул: 208-802 Модель: ЭГН-88(2К) Секция: Дополнительная

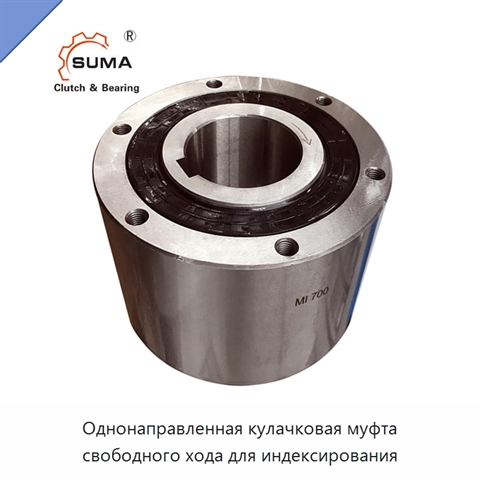

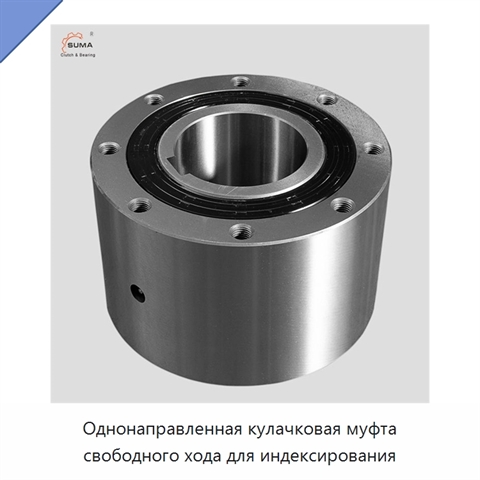

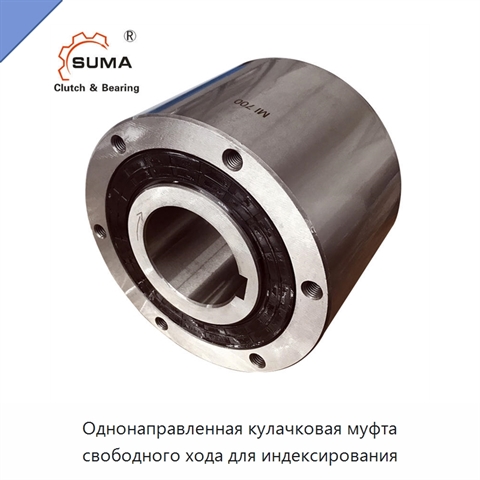

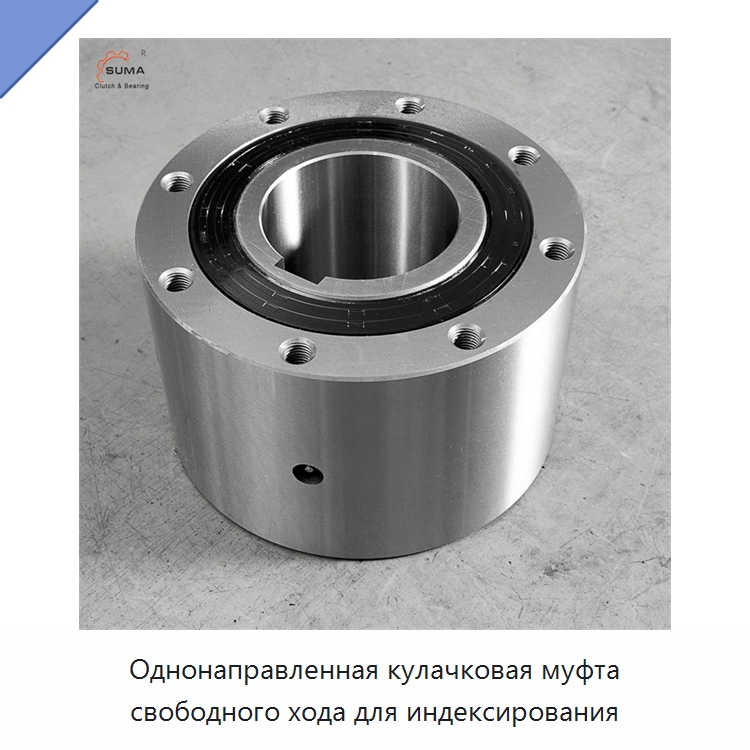

Однонаправленная кулачковая муфта свободного хода для индексирования

Однонаправленная кулачковая муфта свободного хода имеет герметизированное исполнение с расклинивающими элементами и рассчитана на обгон внутренней обоймы. Внутренний диаметр составляет 110 мм, наружный диаметр — 250 мм, размер шпоночного паза — 28 × 7 мм, масса — 46,5 кг. Муфта изготовлена из стали, а передаваемый крутящий момент составляет 17 600 Н·м. Конструкция предусматривает восемь резьбовых отверстий M16 с шагом 2,0 мм. Муфта обеспечивает точную прерывистую подачу и предназначена для индексирования со средней и низкой скоростью при короткой длине подачи. Допускается работа при изменениях нагрузки в режиме непрерывного зацепления с обгоном. Максимальная частота индексирования составляет 300 циклов в минуту, а максимальная частота вращения внутренней обоймы в режиме обгона — 1300 об/мин.
Наименование производителяMI800 MG800 High Speed One Way Clutch / Freewheel Cam Clutch Bearing MG 800, MG800 MI800 Bearing One Way Cam Clutch ( Indexing Clutch )
Задать вопрос Искать на Baidu

Какую задачу решает однонаправленная кулачковая муфта

Однонаправленная кулачковая муфта применяется для точной прерывистой подачи при средне- и низкоскоростном индексировании с короткой длиной подачи, а также для обгона внутренней обоймы при непрерывном зацеплении и изменениях нагрузки.
Прерывистая подача

Характеристики ЭГН-88(2К)

Модель (по базе 91Т)ЭГН-88(2К)
Материалсталь
Класс точностиp0
Типкулачковый, кулачковая муфта
Однонаправленная кулачковая муфта - гибкость поставки.
Нам известно, что каждый проект имеет свою специфику. Поэтому мы готовы рассмотреть адаптацию технических характеристик, типоразмеров и комплектации ЭГН-88(2К) под ваши конкретные условия (силами исходного производителя либо нашего производства в России).

Информация проверена на актуальность: 26.08.26

Сведения о производителе и характеристиках актуальны.
