Артикул: 337-365
Модель: ТЕК-19(7Д)
Секция: Дополнительная

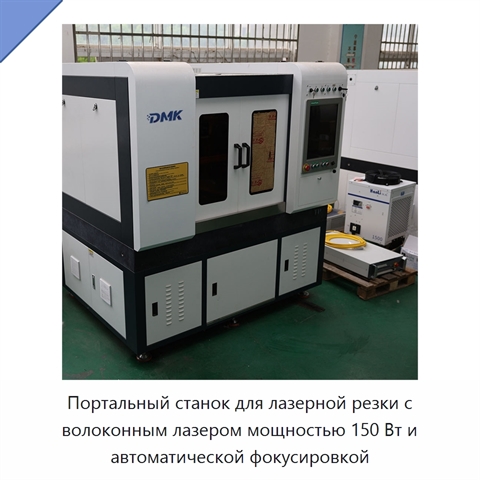

Портальный станок для лазерной резки с волоконным лазером мощностью 150 Вт и автоматической фокусировкой

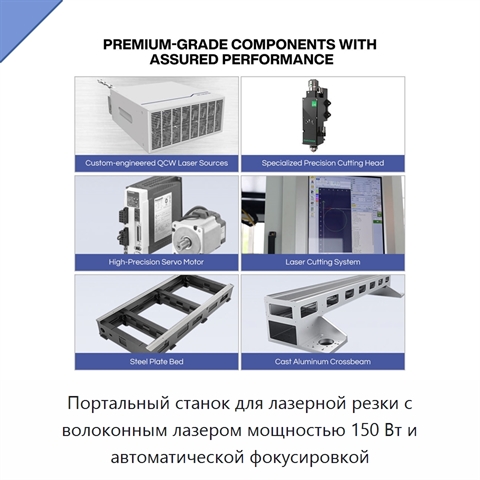

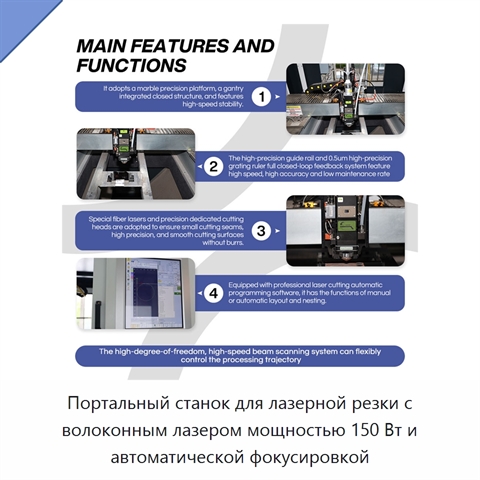

Рабочая зона станка составляет 600 × 600 мм. Точность позиционирования — ±0,01 мм, а точность повторного позиционирования по координатным осям — ±5 мкм. Система передачи движения использует линейный двигатель и градуировочную шкалу с шагом 0,5 мкм. Частота лазера регулируется в диапазоне 1–5000 Гц. Скорость обработки находится в пределах 0–500 мм/с, максимальная скорость перемещения — 60 м/мин. Точность сверления составляет ±0,01 мм. Диапазон толщины материала — 0,1–1 мм; минимальный диаметр отверстия — не менее 0,02–0,03 мм в зависимости от толщины материала. Общая мощность станка без вентилятора не превышает 5 кВт. Масса оборудования составляет около 1600 кг, габариты — 1800 × 1470 × 1890 мм. В состав оснащения входят мраморный рабочий стол, прецизионные линейные направляющие, пневматическая система, сенсорный экран диагональю 469,9 мм и система удаления дыма. Станок оснащён шинной системой управления с замкнутым контуром.
Задать вопрос Искать на Baidu
Какую задачу решает лазерный станок

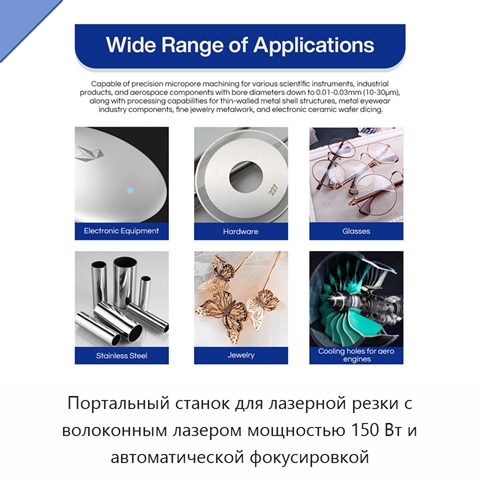

Лазерный станок применяют для прецизионной резки малых тонкостенных металлических оболочечных деталей после штамповки, листов кремнистой стали статоров и роторов двигателей, деталей оправ и дужек металлических очков, а также для резки и сверления керамических задних панелей мобильных телефонов и микрообработки тонких металлических и сплавных листов.
Характеристики ТЕК-19(7Д)
Модель (по базе 91Т)ТЕК-19(7Д)
Материал поднимаемого грузаметалл
Конфигурацияпортальный тип
Толщина реза0–1 мм
Особенностиполностью закрытая конструкция; линейный двигатель; воздушное охлаждение
Тип лазераволоконный лазер
Обрабатываемая продукциялистовой металл
Лазерный станок - гибкость поставки.
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу мы готовы рассмотреть возможность адаптации технических характеристик, типоразмеров и комплектации ТЕК-19(7Д) под конкретные условия применения (силами первого производителя или силами нашего завода в России).
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу мы готовы рассмотреть возможность адаптации технических характеристик, типоразмеров и комплектации ТЕК-19(7Д) под конкретные условия применения (силами первого производителя или силами нашего завода в России).
Дата актуализации информации: 18.09.26
Производитель и параметры оборудования проверены.
