Трёхкомпонентный скважинный магнитометр для разведки полезных ископаемых

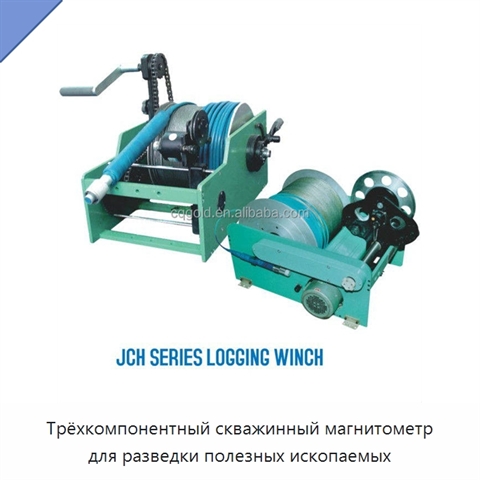

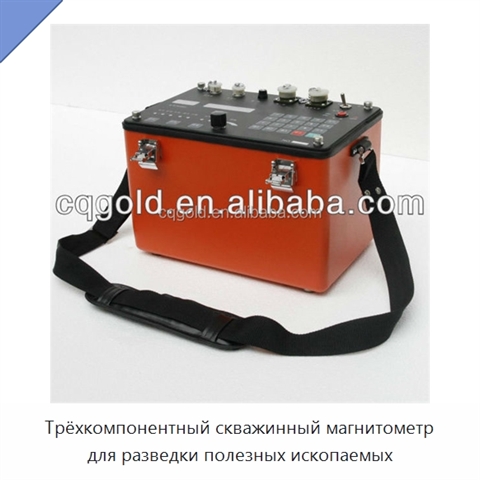

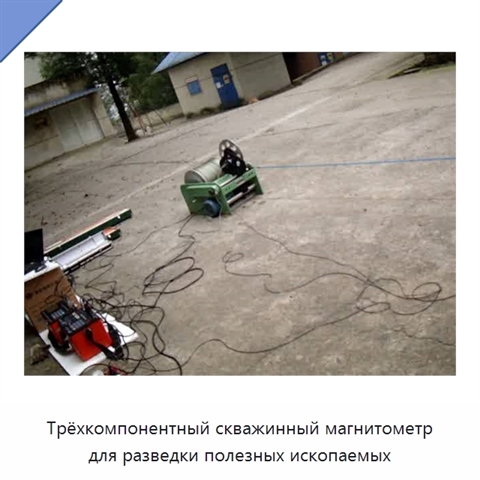

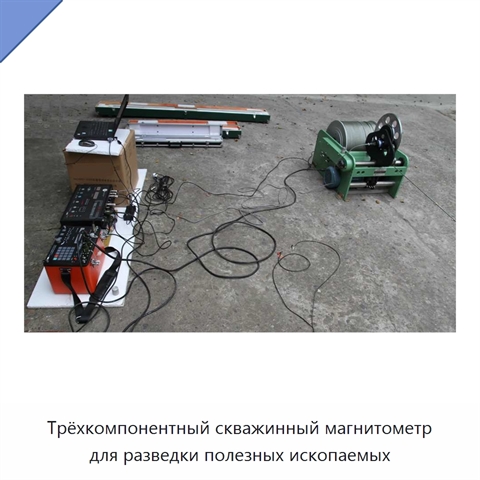

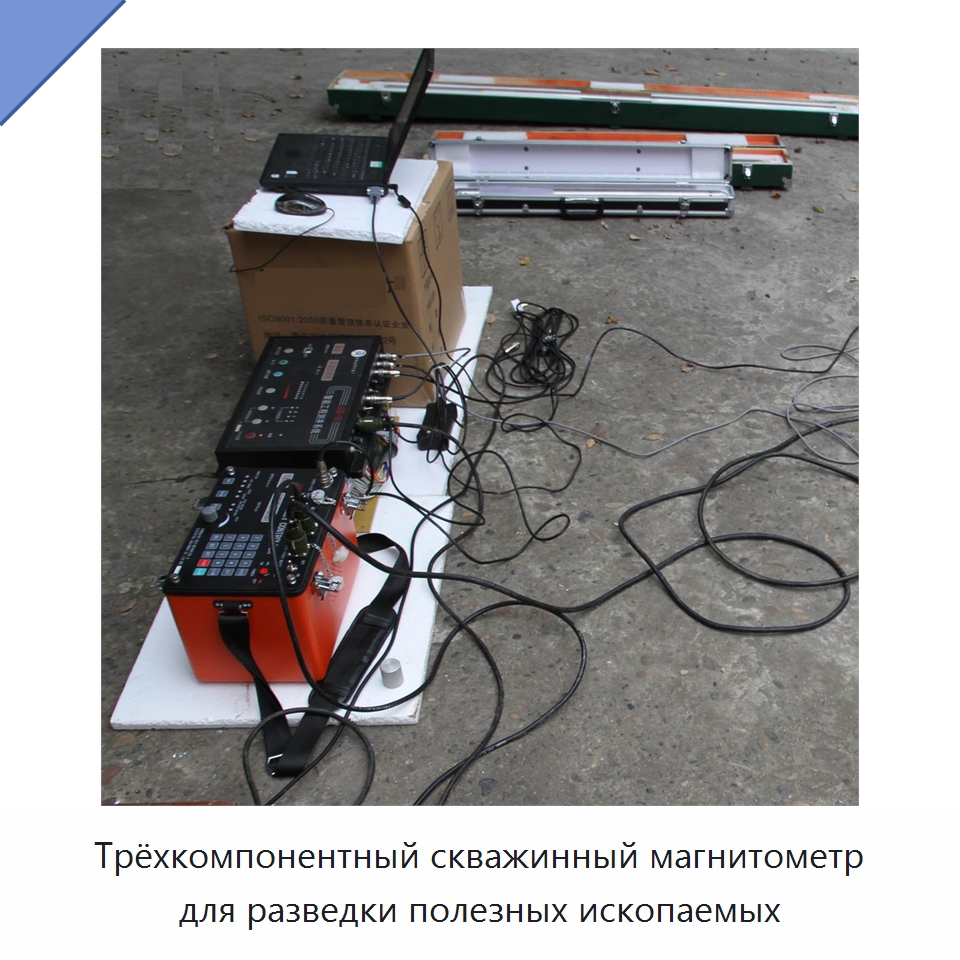

В состав системы входят основной прибор, зонд для скважинного каротажа, лебёдка с кабелем и программное обеспечение. Диапазон измерений составляет от −99999 до +99999 нТл. Для магнитных датчиков X и Y разность показаний при противоположной ориентации не превышает 400 нТл, для магнитного датчика Z — 300 нТл. Диапазон измерения угла наклона — 0–45°, погрешность — менее 0,2°. Азимут измеряется в диапазоне 0–360° с погрешностью менее 2° при угле наклона не менее 3°. Линейность составляет не более 2‰. Предусмотрен цифровой выход со скоростью обновления не менее 3 раз в секунду. Наружный размер зонда — Ø40×1400 мм, измеряемая глубина скважины — не более 2000 м. Допустимое давление для зонда составляет не более 150 кг/. Специализированный кабель является бронированным и четырёхжильным. Рабочее питание прибора — 200 мА. Рабочая температура составляет 0–70°, влажность — 90% при температуре 40 °C. Габариты основного прибора — 305×200×228 мм, масса — 4 кг.
