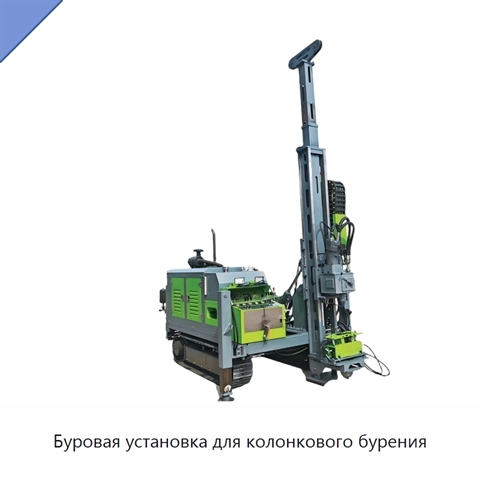

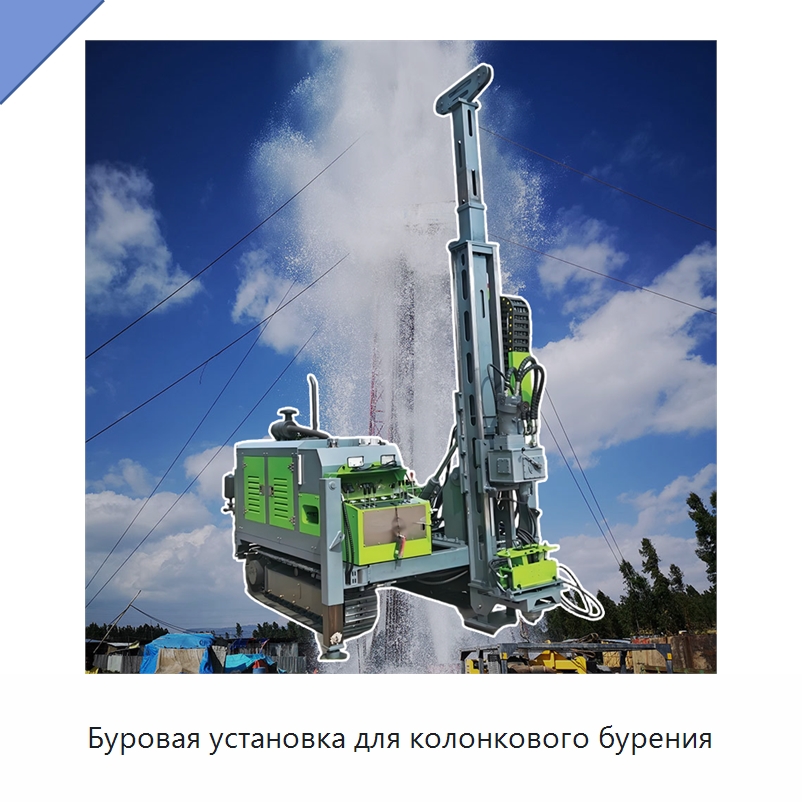

Буровая установка для колонкового бурения

Полностью гидравлическая схема с регулированием по нагрузке и компенсацией давления использует насос переменной производительности. При малом расходе для подачи или медленного вращения его рабочий объём уменьшается, а при подъёме или быстром вращении увеличивается; такой режим снижает расход топлива до 30 % по сравнению с системами фиксированного рабочего объёма и уменьшает тепловую нагрузку на узлы. Многоступенчатая коробка передач соединена с гидравлическим двигателем: низкая передача обеспечивает крутящий момент 2600+ Н·м для твёрдых абразивных пород, высокая подходит для быстрого вращения в мягких породах. Диапазон вращения составляет 0–1300 об/мин в зависимости от передачи, а переключение не прерывает цикл бурения. Программируемая логика с блокировками контролирует все команды и гидравлические функции и предотвращает опасные последовательности. Опциональная функция автоматического бурения поддерживает заданные параметры, включая постоянную нагрузку на долото, и снижает утомляемость оператора. Эргономичный интерфейс оснащён пропорциональными рычагами. Крупные аналоговые приборы с подсветкой показывают давление, температуру и частоту вращения, а программируемый цифровой дисплей выводит несколько потоков данных. Все приборы расположены в единой визуальной дуге; дополнительные экраны можно устанавливать в зоне работы со штангами или на буровом столе. Встроенный сбор данных регистрирует глубину, скорость проходки и давление; предусмотрены порты для датчиков давления, расхода и температуры, стандартный выход с последовательным интерфейсом и готовность к телеметрии. Модульная архитектура допускает интеграцию новых датчиков, систем управления и средств автоматизации. Глубина бурения составляет 800 м, усилие подачи — 18+ т; вышка имеет встроенный контакт с грунтом.
