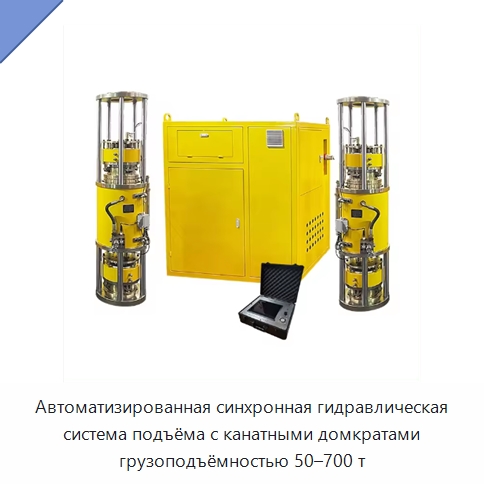

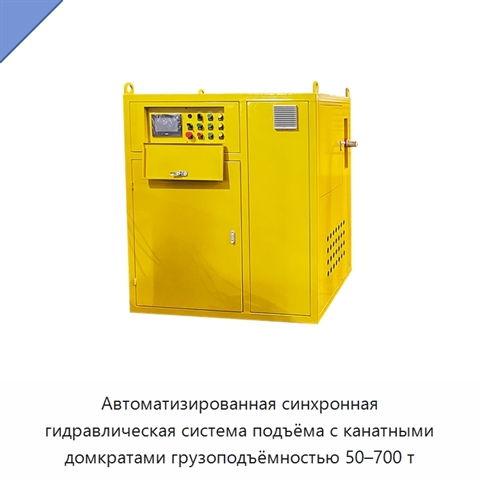

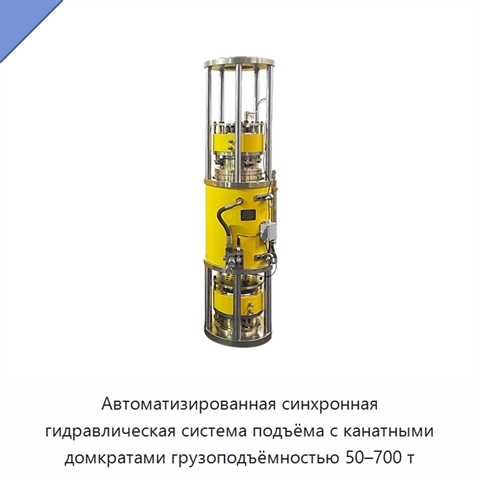

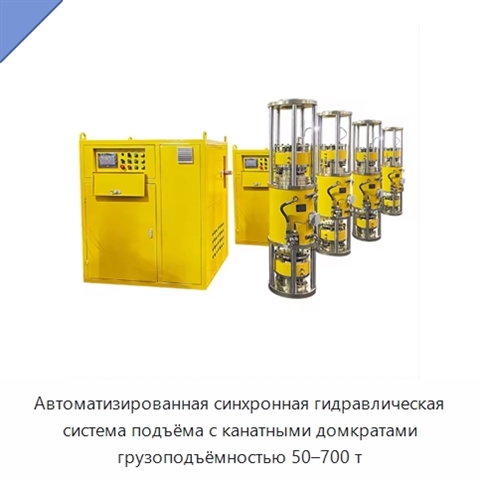

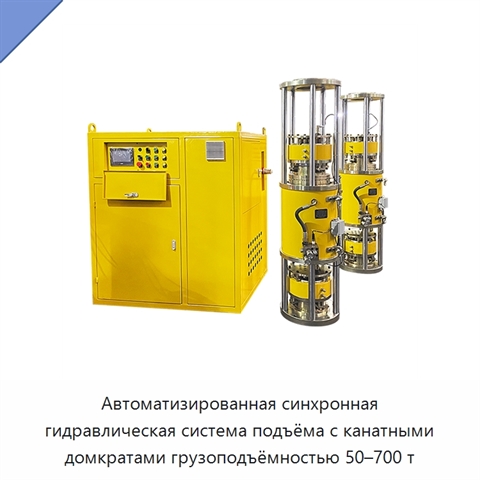

Автоматизированная синхронная гидравлическая система подъёма с канатными домкратами грузоподъёмностью 50–700 т

Автоматизированная синхронная гидравлическая подъёмная система перемещает тяжёлые конструкции посредством домкратов, через центральную полость которых проходят несущие стальные прядевые канаты. Масло под высоким давлением приводит поршни в возвратно-поступательное движение. Верхний зажимной механизм связан с верхним концом штока, а нижний — с нижней частью корпуса домкрата; попеременная передача нагрузки между ними обеспечивает подъём или опускание груза. Компьютерный блок с ПЛК объединяет независимые насосно-домкратные узлы в сеть и управляет несколькими точками. Синхронизация поддерживается с отклонением в пределах ±1 мм, а обратная связь от встроенных датчиков позволяет выполнять миллиметровую подстройку и точное вертикальное позиционирование. Промышленный сенсорный экран отображает давление, перемещение и нагрузку в реальном времени; автоматика корректирует отклонения и балансирует центр тяжести. Система имеет модульные конфигурации грузоподъёмностью от 50 до 700 т, причём число домкратов можно подбирать по массе перемещаемой конструкции. Обратный самоблокирующийся механизм анкера препятствует падению при отказе питания или домкрата и удерживает конструкцию в любом положении. Дополнительную защиту обеспечивают механическая блокировка, гидравлические обратные клапаны и автоматическая аварийная остановка. Небольшие габариты и малая масса при высокой несущей способности позволяют работать с крупнотоннажными элементами в помещениях и ограниченном пространстве. Диапазон измерения давления составляет 0–70 МПа при точности 0,3 % полной шкалы. Перемещение домкрата измеряется в диапазоне 0–275 мм с разрешением 0,1 мм и точностью 0,5 % полной шкалы. Насосные станции работают при номинальном давлении 31,5 МПа; варианты номинального расхода составляют 18 л/мин, 2×12 л/мин и 2×24 л/мин, а суммарная мощность двигателя — 9, 12,5 и 18 кВт соответственно. Для зимней эксплуатации применяется противоизносное гидравлическое масло 32#, для летней — 46#.
