Артикул: 127-929
Модель: ФКИ-58(9К)
Секция: Дополнительная

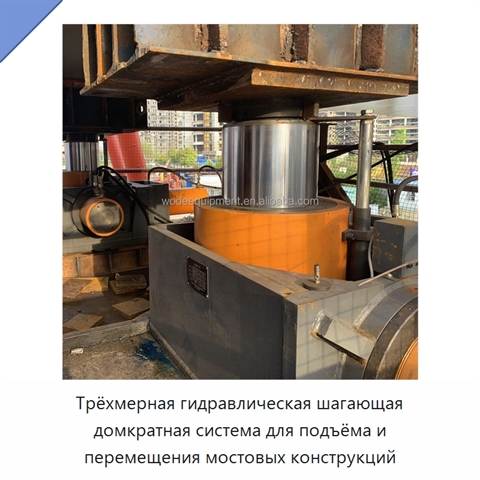

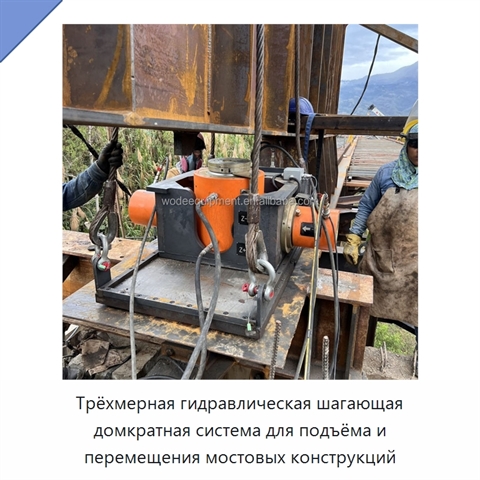

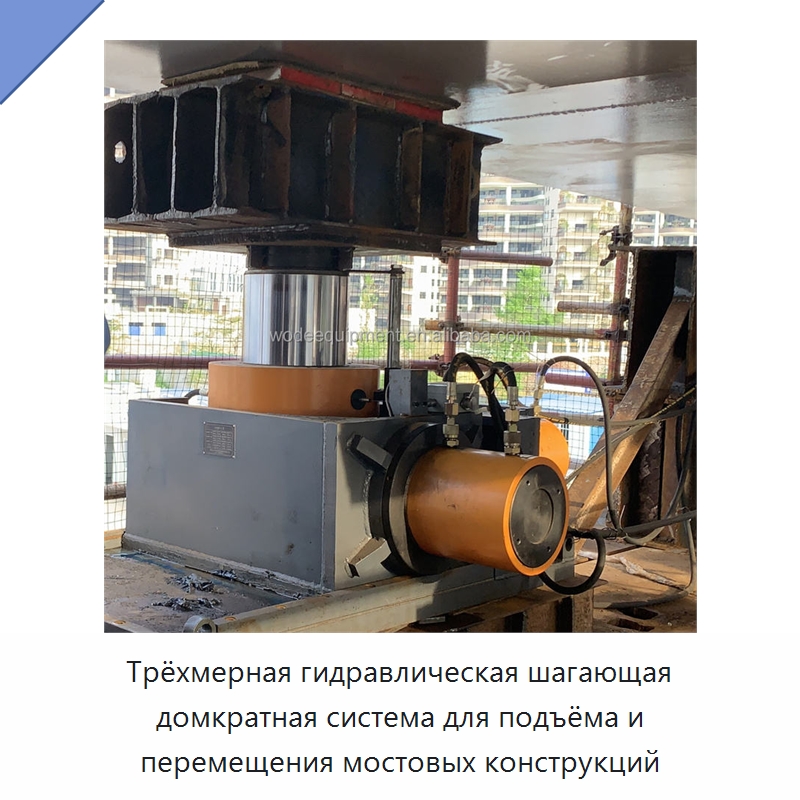

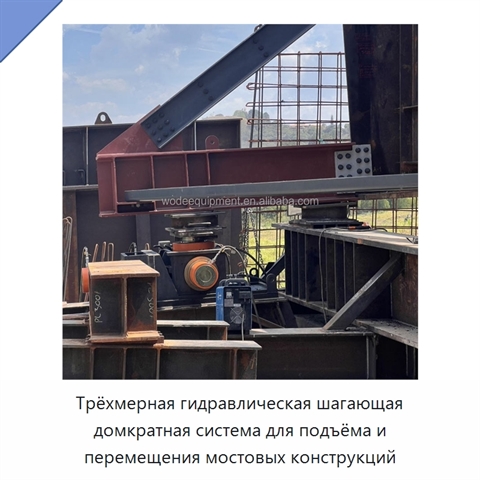

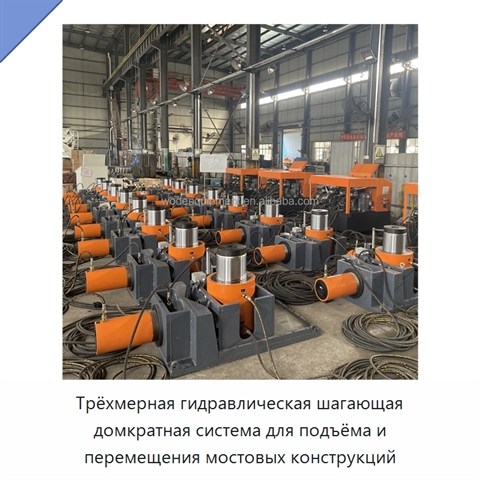

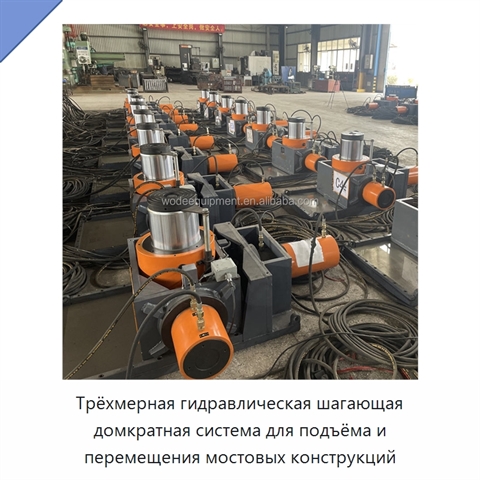

Трёхмерная гидравлическая шагающая домкратная система для подъёма и перемещения мостовых конструкций
Гидравлическая домкратная система объединяет несколько шагающих подъёмных устройств, работающих синхронно. В каждом цикле они поднимают нагрузку, перемещают её вперёд, опускают опорную балку и переходят к следующему циклу, обеспечивая поступательное движение тяжёлой конструкции. Единая система управления координирует оборудование по трём направлениям и позволяет в автоматическом или ручном режиме выполнять вертикальный подъём, продольное горизонтальное перемещение и поперечную коррекцию отклонения. Датчики, ПЛК, частотное регулирование и программное обеспечение обеспечивают точное управление перемещением отдельных точек и их синхронизацию. Совместное управление по усилию и перемещению позволяет корректировать отклонения в реальном времени, сохраняя уклон стальной балки и геометрию моста. Во время работы отображаются перемещение и давление в каждой точке подъёма, а также состояние масляного насоса и электромагнитного клапана; предусмотрены обратное управление, обработка рабочих данных и сигнализация при превышении предельных значений. Отдельное шагающее устройство включает скользящий короб, салазки, скользящую пластину из ПТФЭ, подъёмный и перемещающий домкраты, узел коррекции, гидравлическую насосную станцию и локальную подсистему управления. Конструкция узла коррекции предотвращает воздействие бокового усилия на цилиндры других направлений при ходе корректирующего цилиндра, а сферическая плита основного домкрата облегчает центрирование и выравнивание во время подъёма. Скользящий узел из специальных материалов имеет коэффициент трения покоя 0,06 и коэффициент трения движения 0,03. Модульное исполнение сокращает объём соединения трубопроводов на рабочей площадке и снижает эксплуатационный риск. Встроенный регулировочный узел изменяет горизонтальное, продольное и вертикальное положение моста, поэтому отдельное устройство бокового ограничения не требуется.
Задать вопрос Искать на Baidu
Какую задачу решает трёхмерная гидравлическая домкратная система
Трёхмерная гидравлическая домкратная система применяется для домкратного монтажа крупных стальных арочных и коробчатых балок при строительстве мостов.
Характеристики ФКИ-58(9К)
Модель (по базе 91Т)ФКИ-58(9К)
Материалсталь
Максимальная высота50 см
Источник питаниягидравлический
Типгидравлический домкрат
Трёхмерная гидравлическая домкратная система - гибкость поставки.
Мы осознаём, что у каждого проекта свои особенности. В связи с этим мы можем обсудить изменение технических характеристик, типоразмеров и комплектации ФКИ-58(9К) под условия эксплуатации (на мощностях оригинального производителя или нашего завода в России).
Мы осознаём, что у каждого проекта свои особенности. В связи с этим мы можем обсудить изменение технических характеристик, типоразмеров и комплектации ФКИ-58(9К) под условия эксплуатации (на мощностях оригинального производителя или нашего завода в России).
Дата актуализации информации: 10.08.26
Производитель и параметры оборудования проверены.
