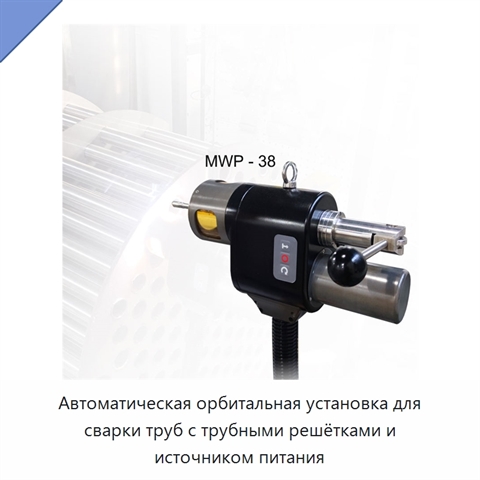

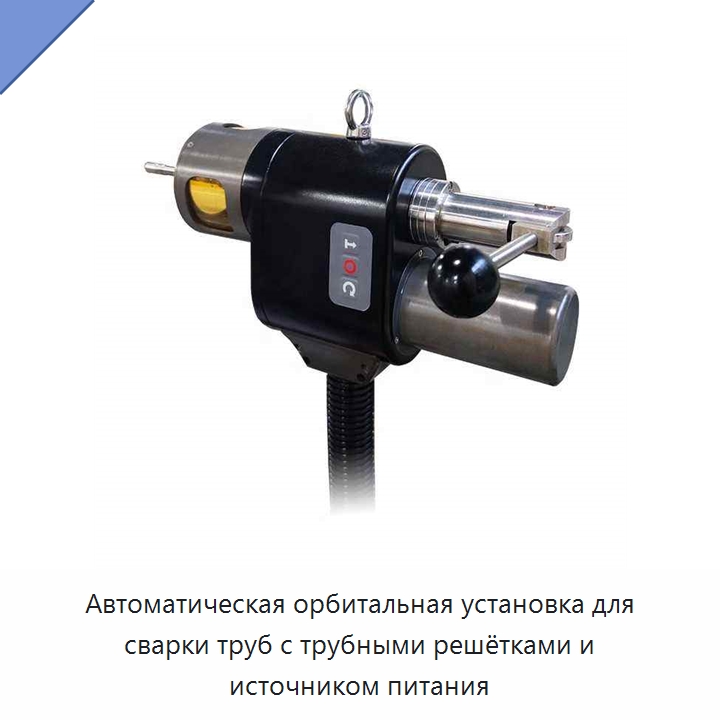

Автоматическая орбитальная установка для сварки труб с трубными решётками и источником питания

Комплекс оснащён автоматической регулировкой длины дуги, что позволяет работать с трубами разного диаметра при меньшем ручном вмешательстве. Сварочная головка имеет закрытый защитный кожух, использует аргон в качестве защитного газа и рассчитана на аргонодуговой самоплавящийся процесс. Стоечная конструкция предназначена для труб малого диаметра; минимальный диаметр внутреннего отверстия составляет 6 мм. Для перехода между диаметрами достаточно ввести размер трубы без изменения сварочных параметров. Головка охлаждается циркулирующей водой, поддерживая продолжительную непрерывную работу без нагрева; временная нагрузка источника питания составляет 100 %. Фиксация выполняется внутренним разжимным пневматическим сердечником, а сменные сердечники подбираются по внутреннему диаметру трубной детали. Встроенный блок управления и питания объединяет систему управления, инверторный узел и бак циркуляции охлаждающей воды. Сенсорный экран диагональю 10 дюймов имеет графический пошаговый интерфейс. Во время сварки система контролирует ток, напряжение и скорость вращения в реальном времени, поддерживает сохранение и печать параметров, а обратная связь по скорости обеспечивает точное и стабильное движение головки. Диапазон сварочного тока составляет 5–200 А. Предусмотрены защиты от перенапряжения, сверхтока, утечки, сбоя зажигания дуги, короткого замыкания вольфрамового электрода и пропадания фазы.

Наименование производителя

MWP-38 Automatic Pipe Sheet Welding Machine for Pipe ID.10-OD.38.1mm with Argon Arc Self-melting Process, E-Work MWP-38 Tube Tubesheet Orbital Welding Machine + MWA-200 Power Supply Automatic Sanitary Welder 6-38.1mm Pipes Circular
