Артикул: 208-848 Модель: ТРИ-45(4В) Секция: Дополнительная

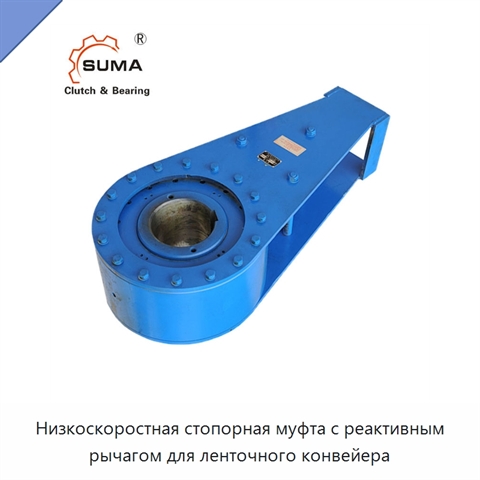

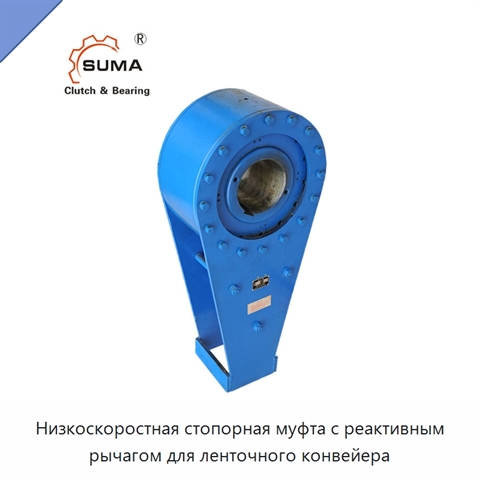

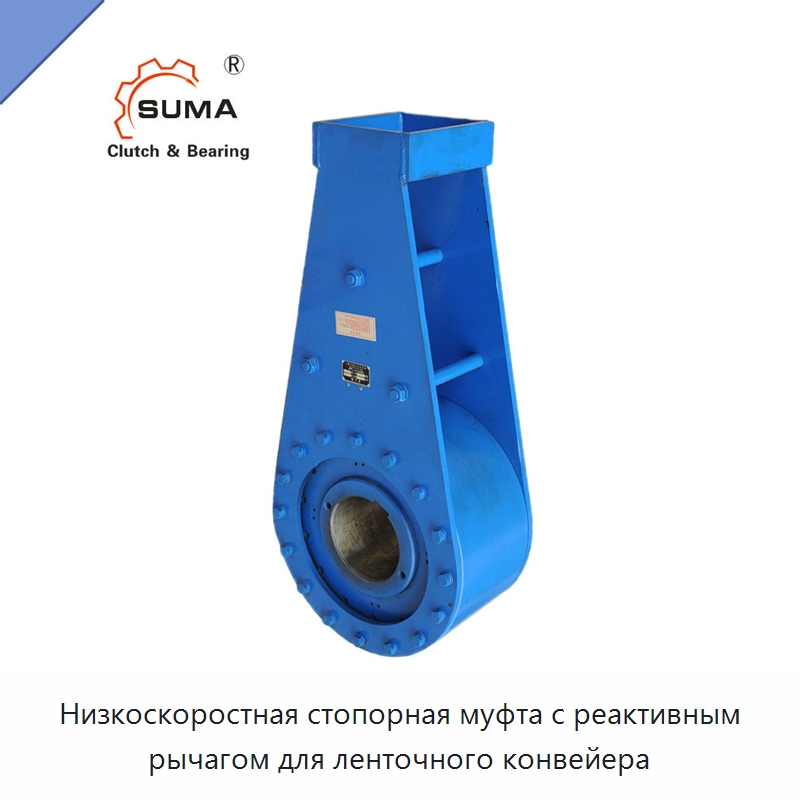

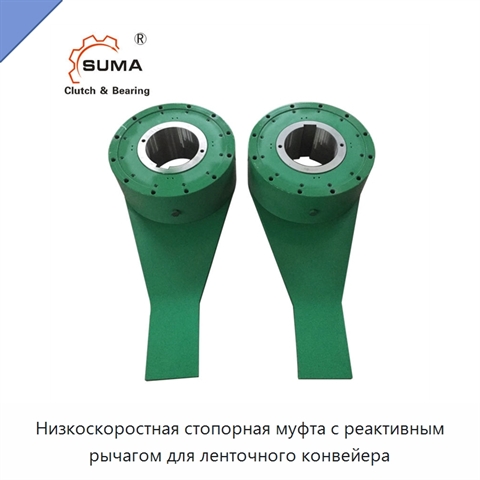

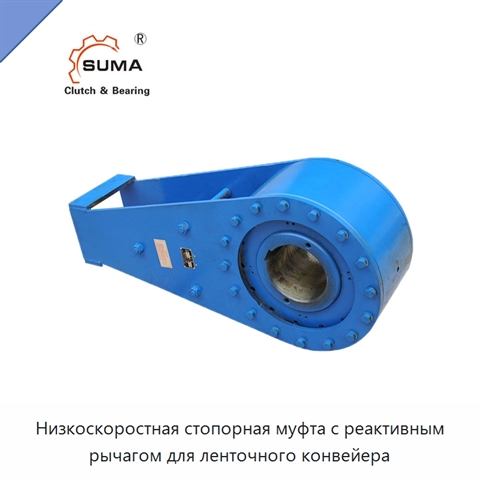

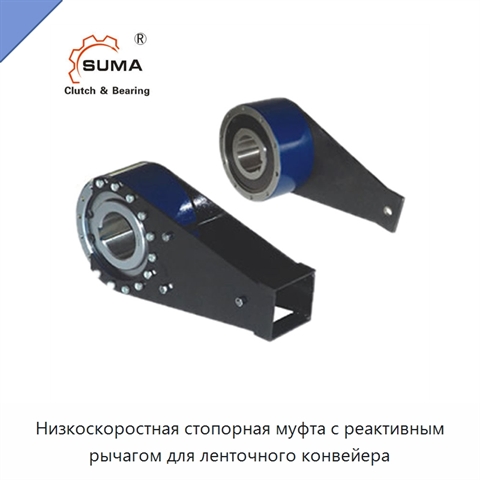

Низкоскоростная стопорная муфта с реактивным рычагом для ленточного конвейера

Низкоскоростная стопорная муфта имеет компактную конструкцию и небольшую массу. Для правильной установки направление стрелки на внутреннем кольце должно совпадать с направлением движения конвейерной ленты, а вал — иметь рекомендуемый допуск h7 или h8. Реактивный рычаг крепится болтом класса 11 т или выше; его поверхность выравнивается по боковой поверхности наружного кольца и очищается от пыли. Монтаж на вал выполняется с передачей усилия только на наружное кольцо и фиксацией призматической шпонкой. Применение клиновой шпонки, удары молотком по кольцам или пылезащитному колпачку и передача нагрузки на пылезащитную торцевую пластину не допускаются. При вращении вала конец реактивного рычага перемещается, поэтому его ход ограничивается только в направлении вращения с сохранением свободного пространства. Полная жёсткая фиксация конца рычага может деформировать внутреннюю часть муфты и повредить её элементы. Крупное исполнение с пластичной смазкой поставляется смазанным и не требует дополнительного обслуживания; одно из двух масляных отверстий располагается снизу для удаления смазки и очистки. В исполнении с масляной смазкой масло заменяется каждые два года.
Наименование производителяNYD 110 NYD110 Conveyor Belt Backstop Clutch / Holdback Backstop Bearings, NYD 320 NYD320 One Way Bearings Backstop Clutch for Conveyor Belt, NYD /NJ/ND Series Backstop Clutch One Way Conveyor Clutch NYD200 with Torque Arm, NYD160 Low Speed One Way Bearings Freewheel Conveyor Backstop NYD 160, NYD 200 HoldBack Backstopping Clutch One Way Sprag Bearing NYD200
Задать вопрос Искать на Baidu

Какую задачу решает низкоскоростная стопорная муфта

Низкоскоростная стопорная муфта применяется для предотвращения обратного хода ленточного конвейера или насоса при работе на малой скорости.
Защита работников

Характеристики ТРИ-45(4В)

Модель (по базе 91Т)ТРИ-45(4В)
Диаметр цилиндра60–80
Материалсталь
Максимальный крутящий момент2 000 Н·м
Низкоскоростная стопорная муфта - гибкость поставки.
Мы понимаем, что каждый проект уникален. Поэтому по запросу мы готовы рассмотреть настройку технических параметров, типоразмеров и комплектации ТРИ-45(4В) под конкретные задачи (силами завода-изготовителя или нашего предприятия в России).

Дата последней проверки актуальности информации: 26.08.26

Производитель и технические характеристики подтверждены.
