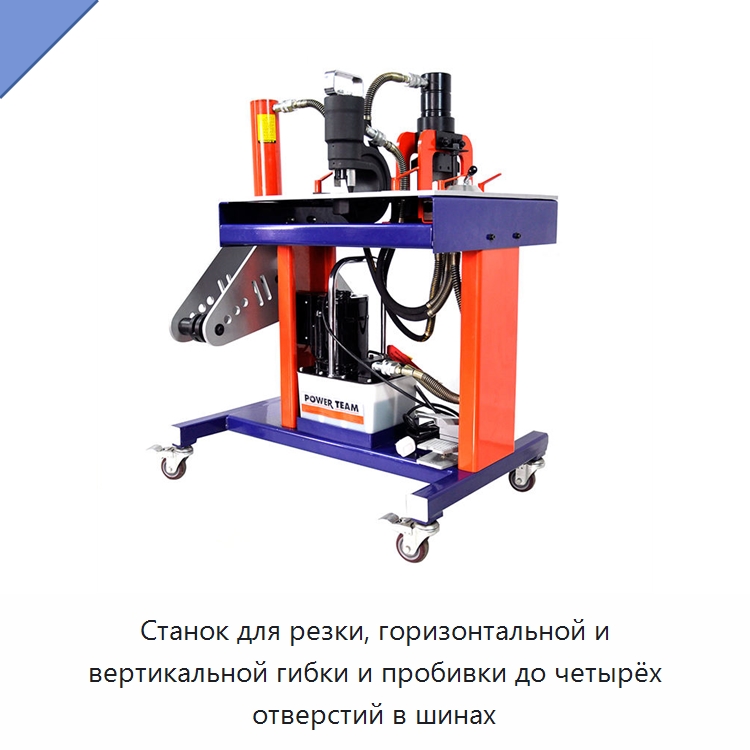

Станок для резки, горизонтальной и вертикальной гибки и пробивки до четырёх отверстий в шинах

Станок выполняет резку, пробивку отверстий, горизонтальную и вертикальную гибку медных и алюминиевых шин. Электропитание — 220 В, 50 Гц, номинальное давление — 700 бар. Усилие резания и гибки составляет по 25 т, усилие пробивки — 100 т. Режущая способность для медных и алюминиевых шин — 150 × 12 мм; способность при горизонтальной гибке — 125 × 16 мм, при вертикальной гибке — 125 × 12 мм. Диапазон угла гибки составляет от 1° до 120°. Доступна пробивка одного отверстия, а также одновременная пробивка двух или четырёх отверстий. Параметры пробивки: толщина 26 мм и ширина не более 200 мм. Расстояние между четырьмя отверстиями — 40–60 мм. Для позиционирования при пробивке, резке и гибке используется шкала. Открытая рабочая платформа предотвращает перекос заготовки после гибки. Поверхность реза получается гладкой, а угол реза выдерживается точно. Переключатель управления четырёхходовым клапаном обеспечивает точное позиционирование при пробивке, резке и гибке. Педальный выключатель управляет подачей и возвратом масла. Стандартная оснастка включает горизонтальную гибочную матрицу, основание вертикальной гибочной матрицы, восемь вертикальных гибочных матриц 40–80 × 4, 40–80 × 5, 40–80 × 6, 40–80 × 8, 40–80 × 10, 100 × 10, 100–125 × 10 и 120–125 × 12, а также шесть опорных блоков: 4, 5, 6, 8, 10 и 12. Размер рабочего стола — 1100 мм в длину, 800 мм в ширину и 1200 мм в высоту. Масса станка — 240 кг.

Наименование производителя

OK-401D Four-hole Multifunctional Punching and Cutting and Bending Busbar Processing Machine
