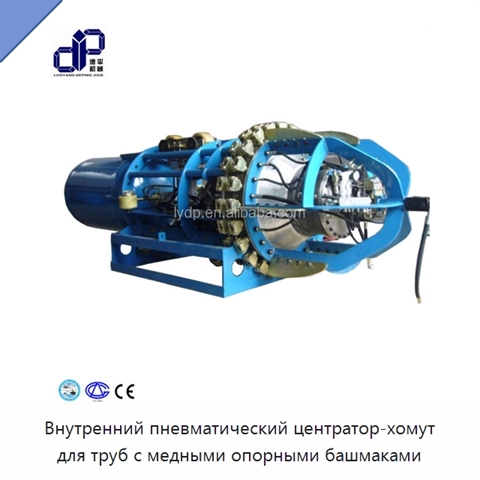

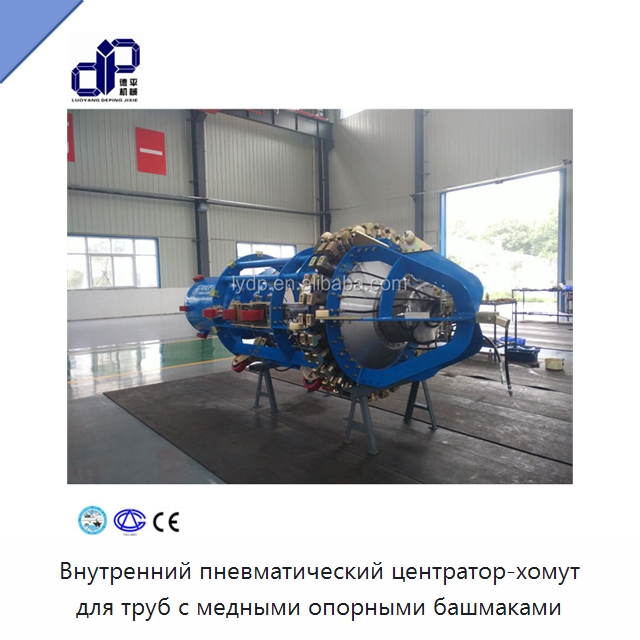

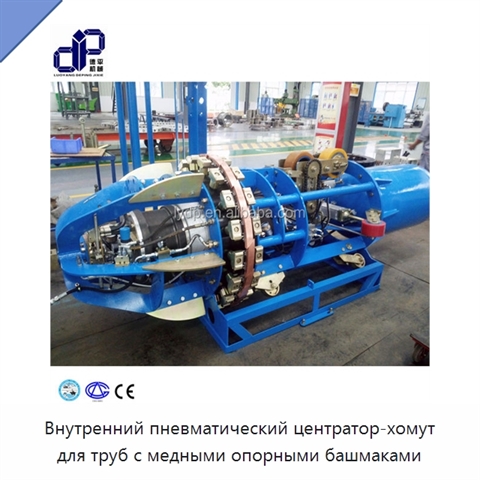

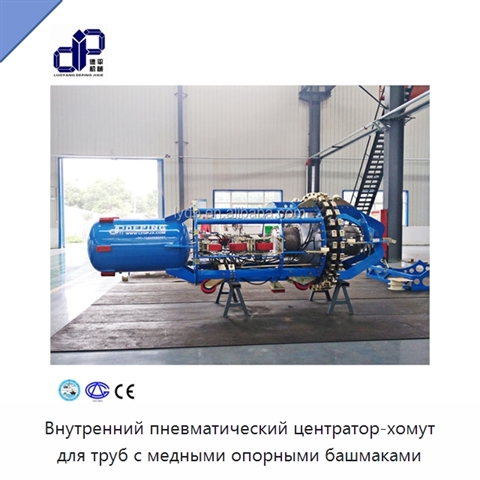

Внутренний пневматический центратор-хомут для труб с медными опорными башмаками

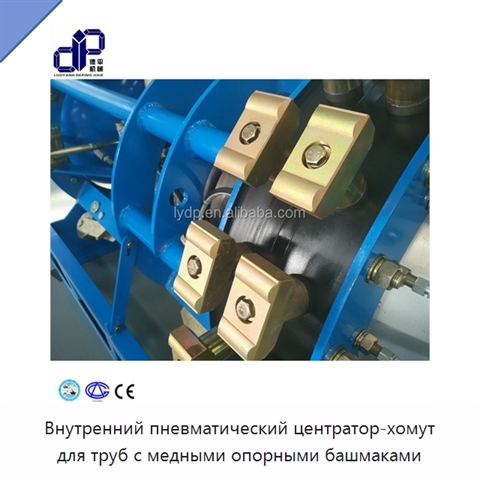

Внутренний пневматический центратор-хомут рассчитан на трубы диаметром 914–965 мм. Размеры изделия составляют Φ850 × 3230 мм. В конструкции предусмотрены 18 × 2 прижимных башмака, опорное усилие 450 т, входное давление 1,5 МПа и рабочее давление 0,8 МПа. Скорость перемещения находится в диапазоне 0–1 м/с, допустимый уклон составляет 15°. Изделие работает при температуре окружающей среды от −30 до +80 °C и влажности воздуха до 95%; степень защиты воздушного управляющего клапана — IP65. Используются 16 комплектов клапанов и 3 цилиндра. Предусмотрены два двигателя, самоходный и самотормозящий режимы движения, а также управление джойстиком. Квадратное штифтовое соединение толкателя с прижимным башмаком обеспечивает надежную фиксацию. Опорный цилиндр большого диаметра азотирован, устойчив к износу и коррозии. Силовые детали из углеродистой стали имеют нитридированную антикоррозионную обработку, стандартные детали защищены от ржавчины. Рама имеет трехкратное покрытие составом, устойчивым к соляному туману. Шланговые соединения используют коническое уплотнение, а шланги имеют защитный слой из стальной проволоки.
