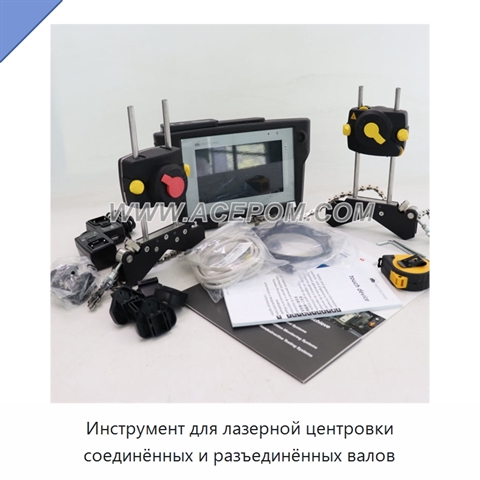

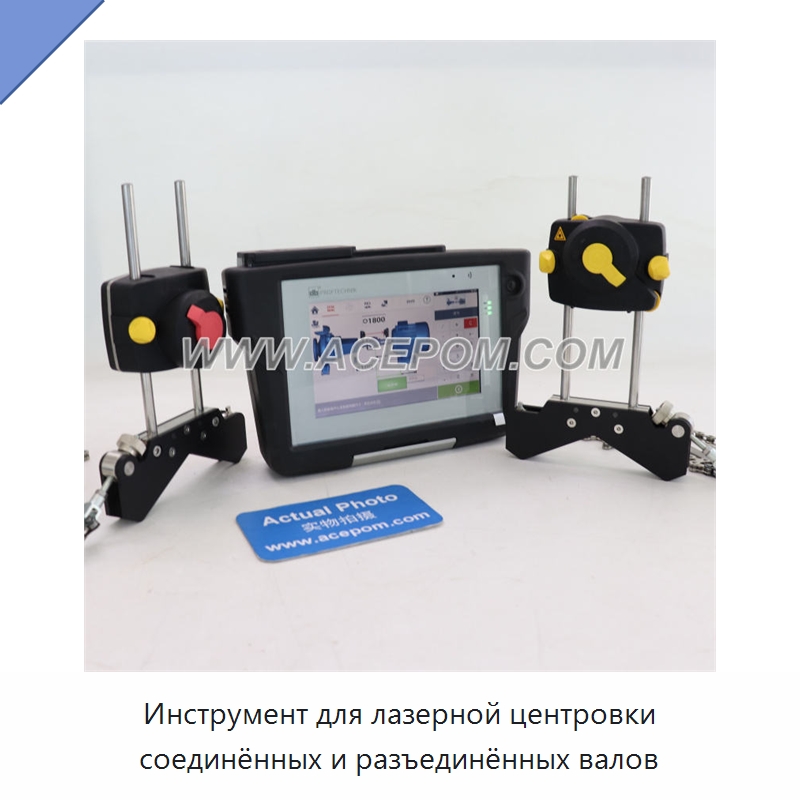

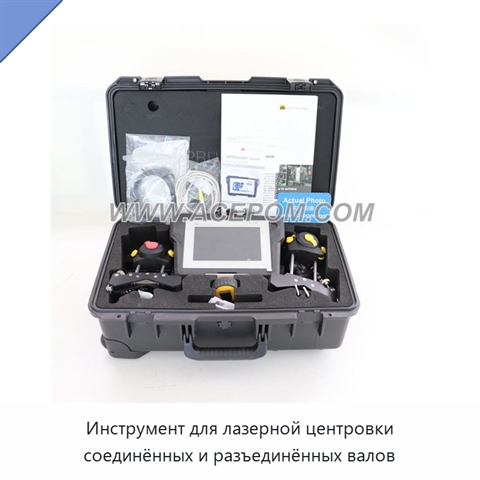

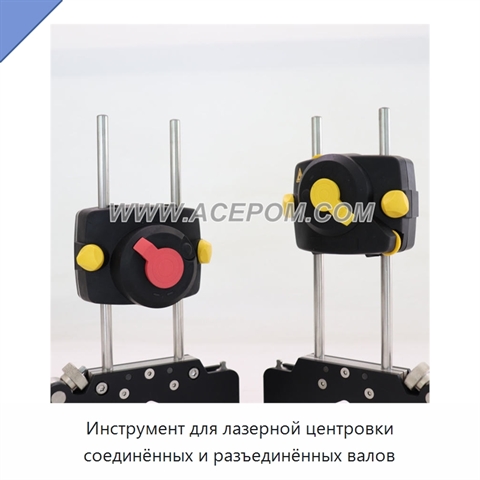

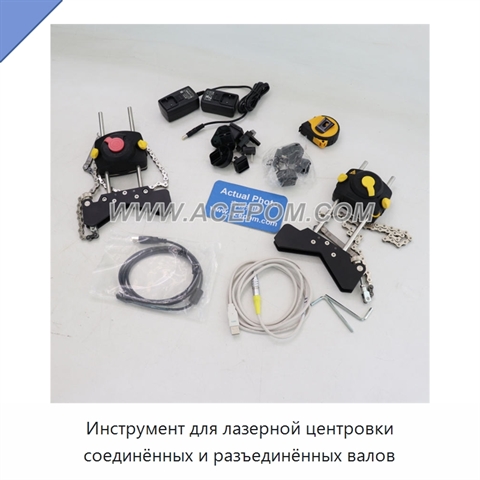

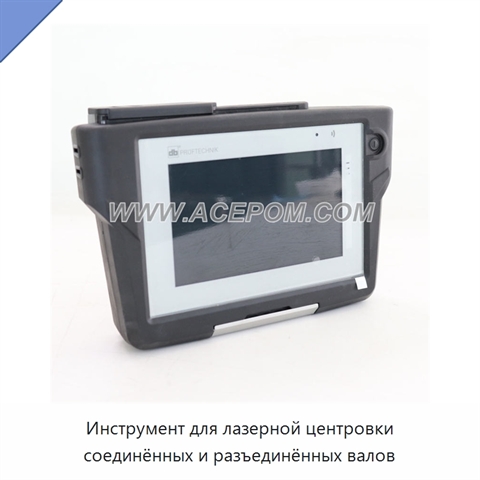

Инструмент для лазерной центровки соединённых и разъединённых валов

Инструмент выполняет лазерную центровку соединённых и разъединённых валов с применением нескольких способов измерения. В режиме непрерывного измерения данные автоматически регистрируются при вращении соединённого вала с установленными лазерной и сенсорной головками, после чего рассчитывается расцентровка, требующая устранения. Проходной режим предназначен для разъединённых валов: лазер и сенсор поворачиваются друг мимо друга для измерения их положений. Многоточечный режим рассчитан на машины с подшипниками скольжения и может применяться как при соединённых, так и при разъединённых валах. Во время корректировки перемещения машины одновременно отслеживаются в реальном времени по горизонтали и вертикали. Состояние центровки автоматически оценивается с применением динамического допуска. Проверка мягкой лапы позволяет выполнять измерение и коррекцию, а затем сохранять результаты. Расширенный измерительный диапазон детектора обеспечивает регистрацию исходного состояния при значительной расцентровке и большом расстоянии между муфтами. Сенсор включает два позиционно-чувствительных детектора высокого разрешения и инклинометры. Для обмена данными предусмотрена беспроводная связь, включая передачу данных центровки через облачное соединение. Пользовательский интерфейс организует процесс в три этапа: ввод размеров, измерение и получение результата.

Наименование производителя

OPTALIGN Touch Shaft Alignment Calibration Wireless Motor Coupling, OPTALIGN Touch Shaft Alignment Tool Featuring Continuous SWEEP Mode, Live Move, and InfiniRange, OPTALIGN Touch Adaptability in Laser Shaft Alignment.
