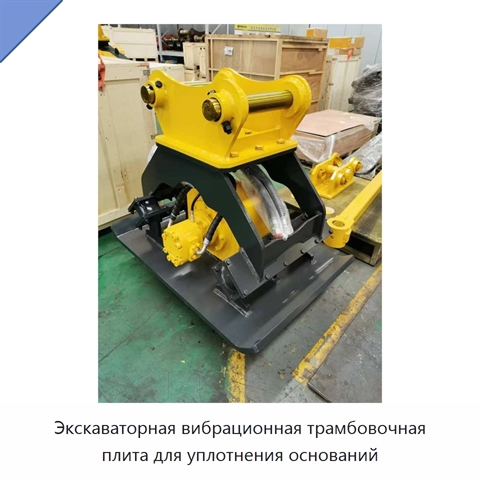

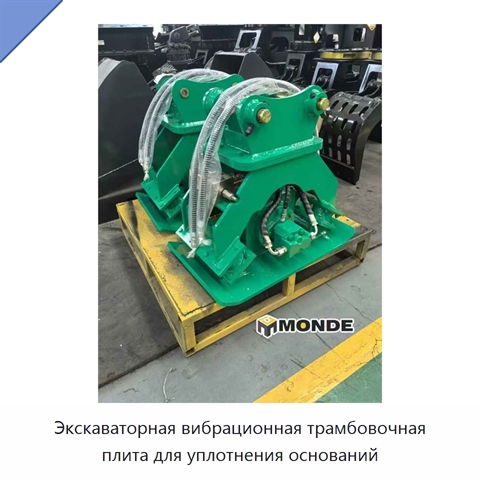

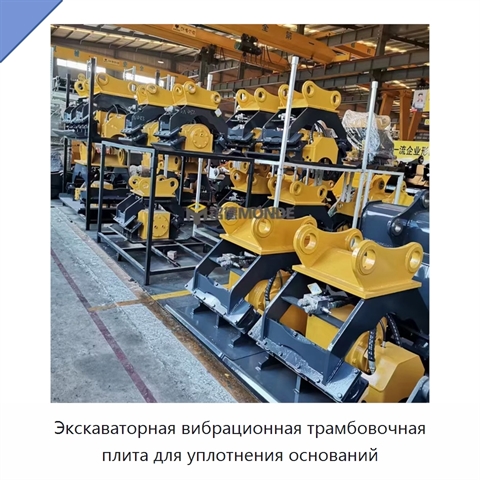

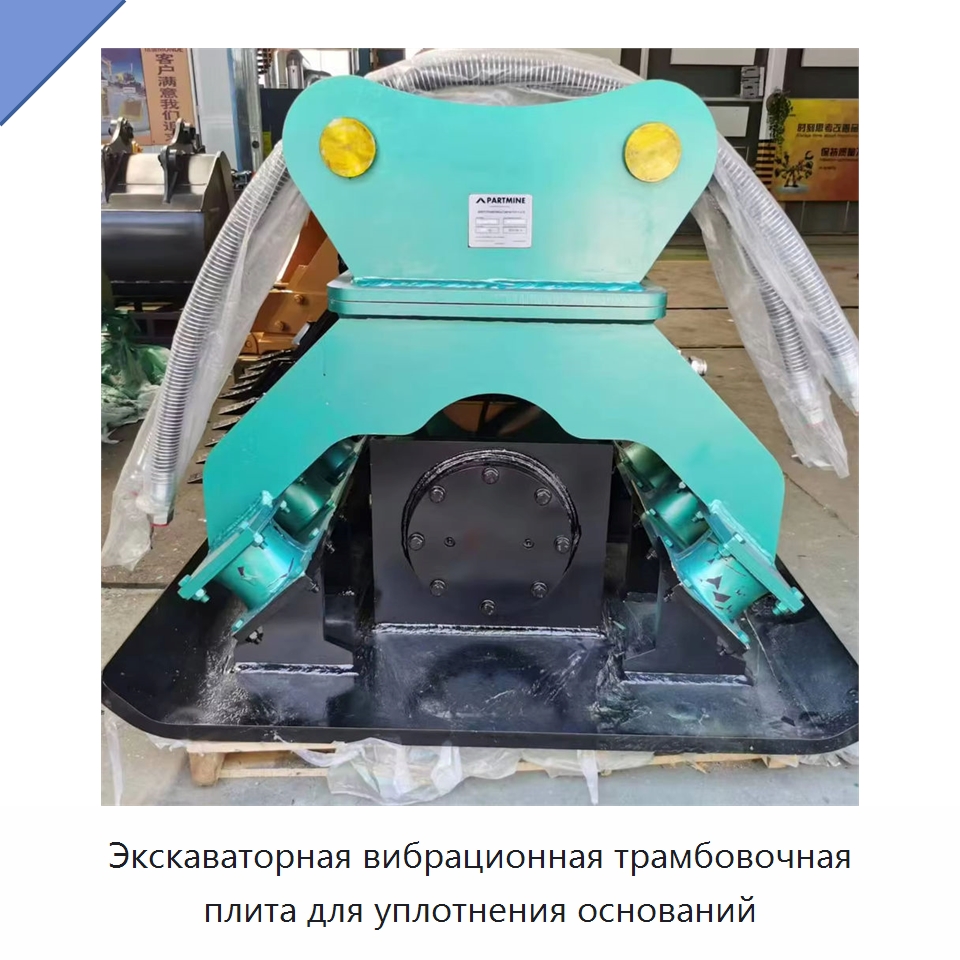

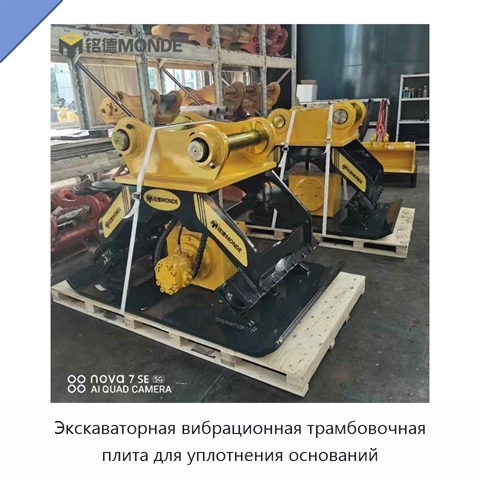

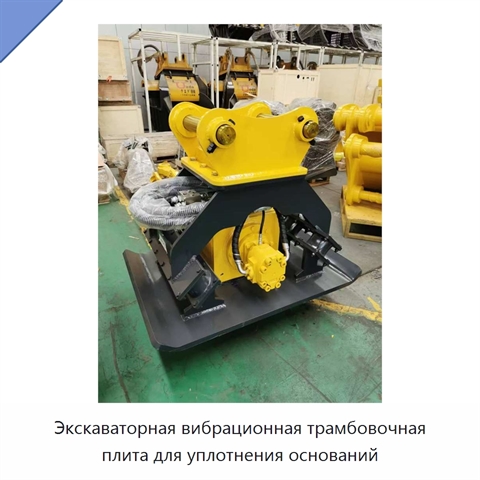

Экскаваторная вибрационная трамбовочная плита для уплотнения оснований

Экскаваторная вибрационная трамбовочная плита устанавливается вместо штатного ковша на передней части стрелы и использует гидравлический привод и управление экскаватора. Она предназначена для уплотнения горизонтальных и наклонных поверхностей, ступеней, цементных приямков, канав и других сложных оснований на различном рельефе. Для конструкции применяется листовая высокопрочная сталь. Наклонная под углом 45° виброизолирующая резина поглощает и снижает ударное воздействие, а частота вибрации регулируется с учётом требований разных грунтов. Для пяти исполнений рабочий расход составляет соответственно 20–35, 20–40, 40–60, 60–80 и 80–120 л/мин; размеры вибрационных плит — 745×450, 700×480, 844×850, 1120×895 и 1350×1080 мм; рабочее давление — 13–15, 13–15, 13–15, 13–15 и 13–16 МПа. Габариты этих исполнений составляют 745×450×647, 800×480×685, 1000×850×838, 1313×895×992 и 1578×1080×1128 мм, а масса — 200, 300, 570, 960 и 1320 кг. Другие пять исполнений рассчитаны на экскаваторы массой 3–8, 5–10, 7–20, 15–30 и 20–60 т. Для каждого из них диапазон частоты вибрации равен 28–60 Гц, максимальное давление масла — 210 бар; расход масла составляет соответственно 40, 60, 90, 150 и 210 л/мин, а масса — 280, 470, 780, 1170 и 1470 кг. Простая конструкция облегчает установку, эксплуатацию и техническое обслуживание.
