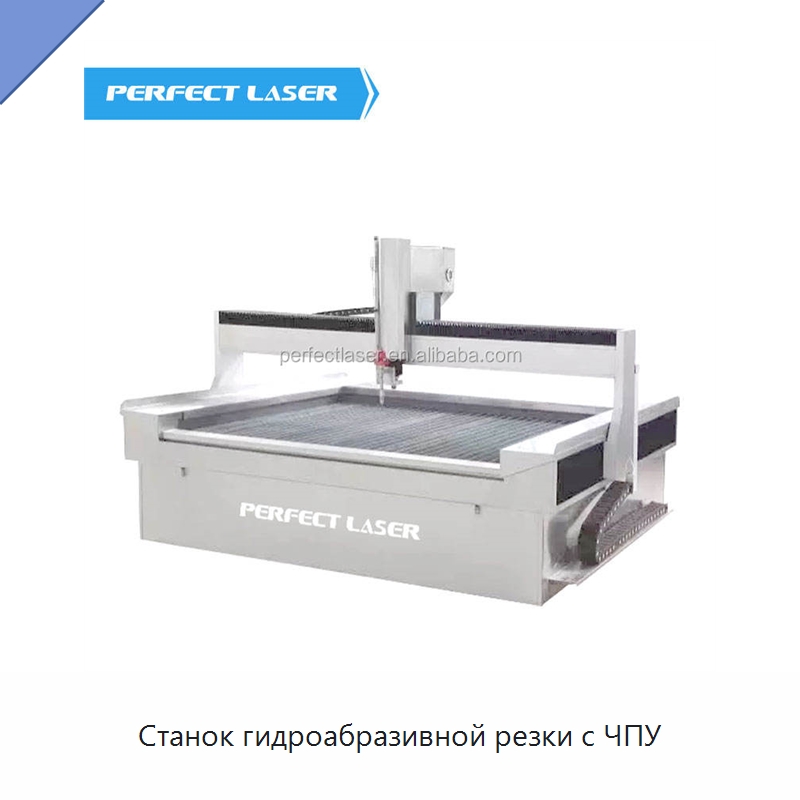

Станок гидроабразивной резки с ЧПУ

Станок имеет пятиосевую конфигурацию: координатные оси X, Y и Z дополнены поворотными осями A и B. Рабочий стол размером 1500 × 3000 мм обеспечивает ход 1500 мм по X, 3000 мм по Y и 200 мм по Z. Поворотные оси поддерживают настройку угла обработки от 0 до ±10°. Максимальное давление составляет 400 МПа, длительное рабочее давление — 360–380 МПа. Высоконапорный узел охлаждается воздухом, а система охлаждения использует воду; максимальный расход воды — 3,7 л/мин. Предусмотрены ручная регулировка рабочего давления, гидравлическая коммутация и тонкая вторая фильтрация воды. Для хрупких материалов предусмотрено сверление при низком давлении; давление закрытия регулируется для выбора режима сверления. Балка изготовлена из алюминия и литого алюминия. Для осей X, Y, Z, A и B применяются сервоприводы. В инструментодержателе винтовой элемент не вращается, перемещение осуществляется гайкой. Линейные направляющие качения и беззазорная шариковая винтовая передача обеспечивают высокую точность обработки. Повторяемость составляет 0,05 мм, скорость быстрого позиционирования — 12 000 мм/мин. Защитная конструкция включает самоотвод воды по оси X и полностью закрытое исполнение по оси Z. Встроенная режущая головка имеет функцию самокоррекции; предусмотрена замена деталей. Пневматические клапаны обеспечивают мгновенные открытие и закрытие подачи воды высокого давления, а автоматическое управление связано с функциями ЧПУ. Подвесная система управления абразивом поддерживает самовсасывание песка и ручную регулировку его потока. Программное обеспечение позволяет моделировать программу графически, а персональный компьютер и ЧПУ обмениваются данными через последовательный порт.

Наименование производителя

Perfect Laser Factory Price High Speed 380V 5 Axis Water Jet Cutting Machine for Marble Stone Stainless Steel Aluminum Cutting
