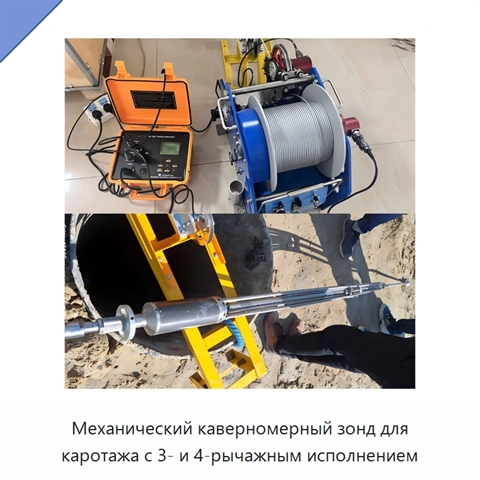

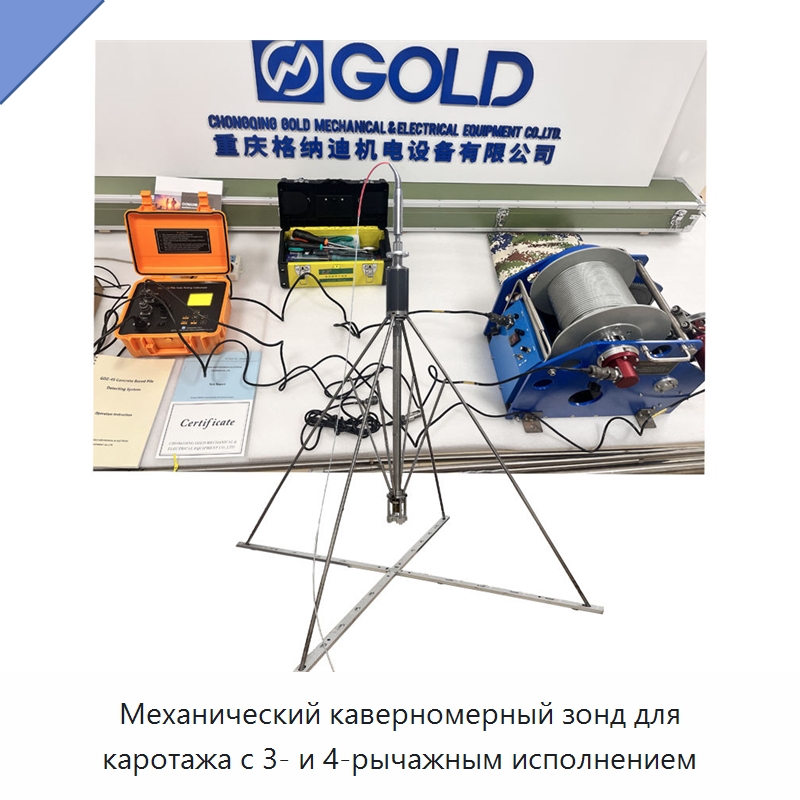

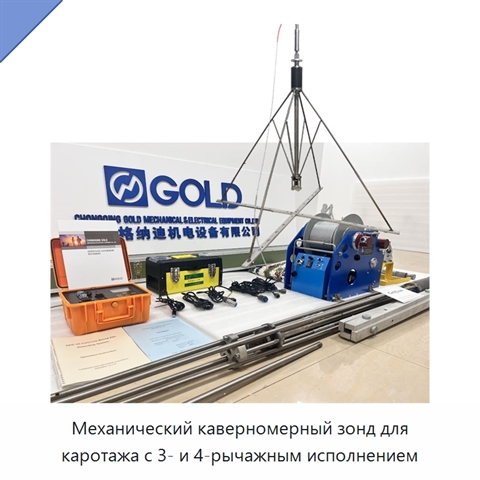

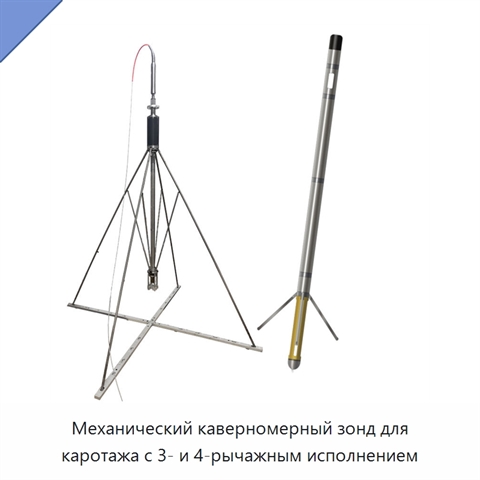

Механический каверномерный зонд для каротажа с 3- и 4-рычажным исполнением

Зонд имеет раздельную конструкцию: лебедка и измерительный блок устанавливаются независимо, поэтому при обследовании лебедку не требуется помещать в устье; малый вес зонда обеспечивает удобство, безопасность и эффективность работы. Одновременно выполняются многопараметрические измерения диаметра ствола, ширины канавки и вертикальности; результаты получают в реальном времени, а управление на площадке остается удобным и понятным. Для наземного прибора предусмотрены питание 220 В ±20%, 50 Гц переменного тока и ток не более 2 А, температура от −10 до +45 °C и влажность 0–90%; измерительная трубка зонда рассчитана на 200 В ±10% постоянного тока и ток не более 200 мА. Диапазон измерения диаметра составляет 400–4000 мм при разрешении не более 10 мм; допустимый уклон бурения определяется условием θ ≤ (D−400)/H, где D — диаметр, а H — глубина скважины. Глубину измеряют в пределах 0–150 м с точностью 0,1 %, вертикальность — с точностью лучше 0,005 при расчете по 100-метровому интервалу; скорость измерения составляет 400–600H. Габариты прибора — 95 × 95 × 700 мм; сигнал передается по двухполярной схеме с двоичным и усовершенствованным манчестерским кодированием. Для скважинного прибора заданы давление 10 МПа и температура от −10 до +75 °C; нулевая запись параметров составляет 650 мм при 0,5 pt. Лебедка вмещает кабель длиной 150 м, развивает тяговое усилие более 1000 Н и поднимает инструмент со скоростью 0–1200 м.
