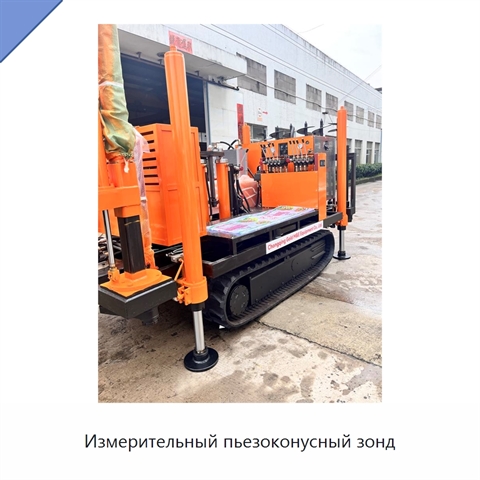

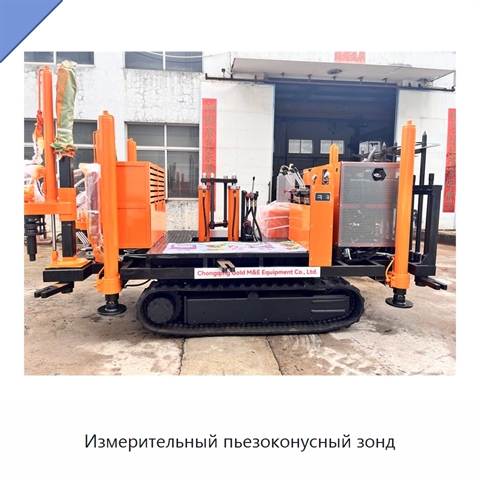

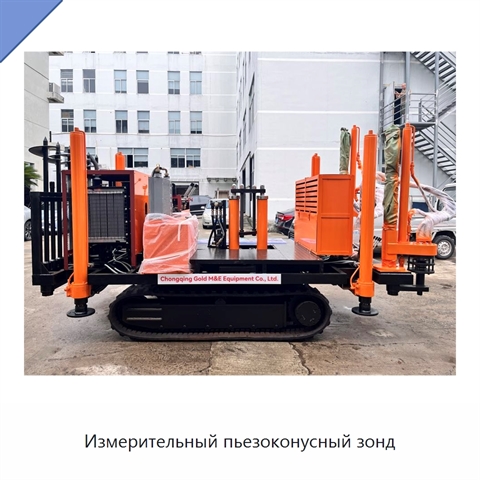

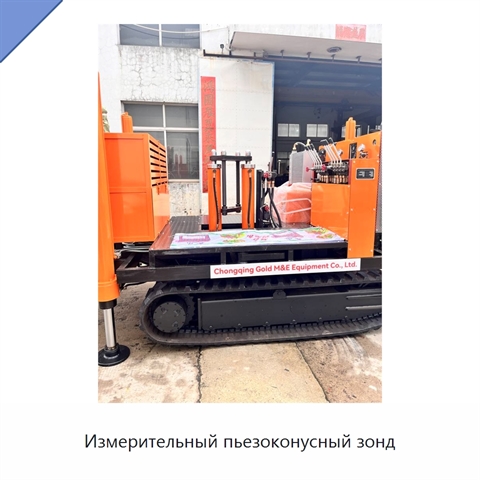

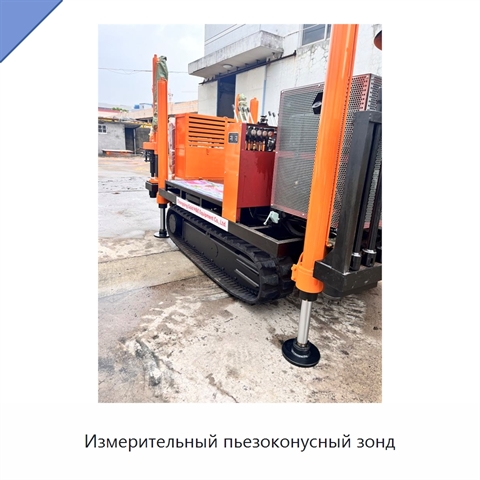

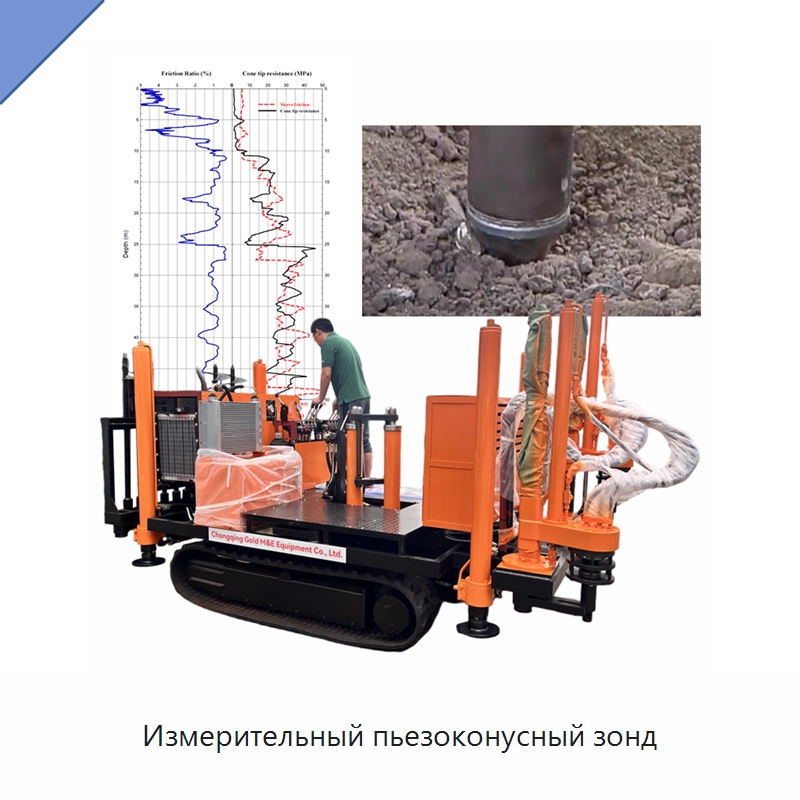

Измерительный пьезоконусный зонд

Пьезоконусный зонд расширяет обычное конусное испытание третьим измерением: при погружении он одновременно регистрирует сопротивление наконечника конуса, боковое трение и поровое давление воды, благодаря чему получают сведения о прочности и типе грунта, условиях дренирования, консолидации и режиме подземных вод; датчик расположен за наконечником конуса и перед муфтой трения, а давление выражается в кПа, причём положительные значения возникают в контрактильных грунтах, обычно нормально уплотнённых глинах, когда вытесненная вода не рассеивается быстро из-за низкой проницаемости, тогда как отрицательные значения, или всасывание, формируются в дилатантных грунтах, обычно плотных песках и переуплотнённых глинах, при расширении порового пространства и втягивании воды. Измерение поступает по третьему дифференциальному входному каналу с погрешностью линейности не более ±0,1% для всех каналов; на заданной глубине оператор клавишей «Диссипация» приостанавливает погружение и запускает регистрацию снижения во времени, отсчёты выполняются через логарифмически распределённые интервалы 1, 1,5, 2, 3, 4, 5, 6, 7, 8, 9, 10, 15 и 20 с с продолжением до 10 000 с, а продолжительность теста достигает 2 ч 30 мин, после чего по кривой диссипации определяют коэффициент консолидации, включая горизонтальную составляющую, и время снижения избыточного давления до 50% начального значения; равновесное значение показывает гидростатическое давление на каждой глубине, включая артезианские давления и верховодку, а данные проникновения и диссипации сохраняются в одном файле для совместного анализа.

Наименование производителя
