Артикул: 441-431
Модель: ЖЯГ-87(9Ю)
Секция: Дополнительная

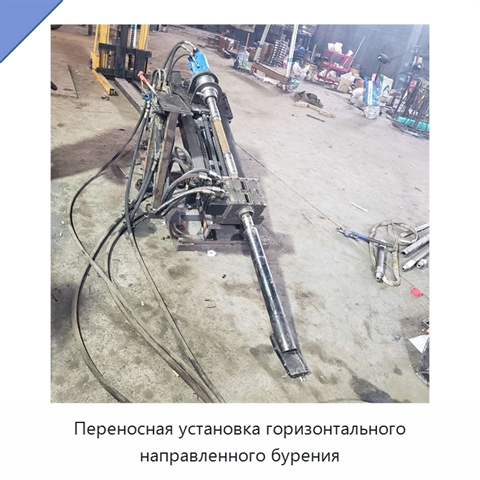

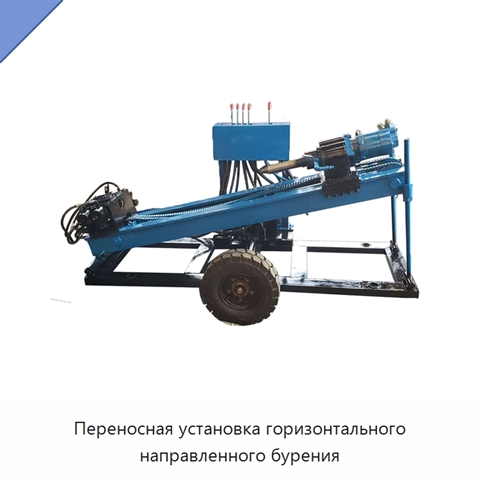

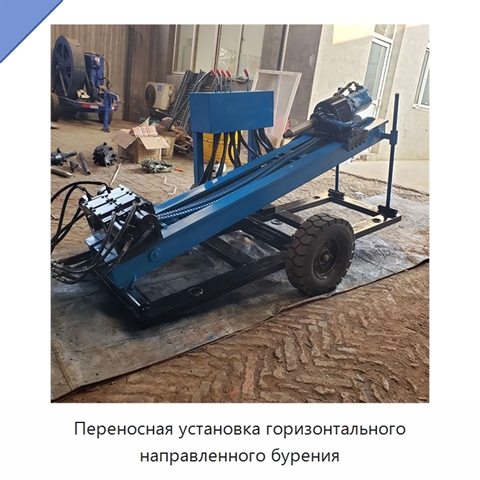

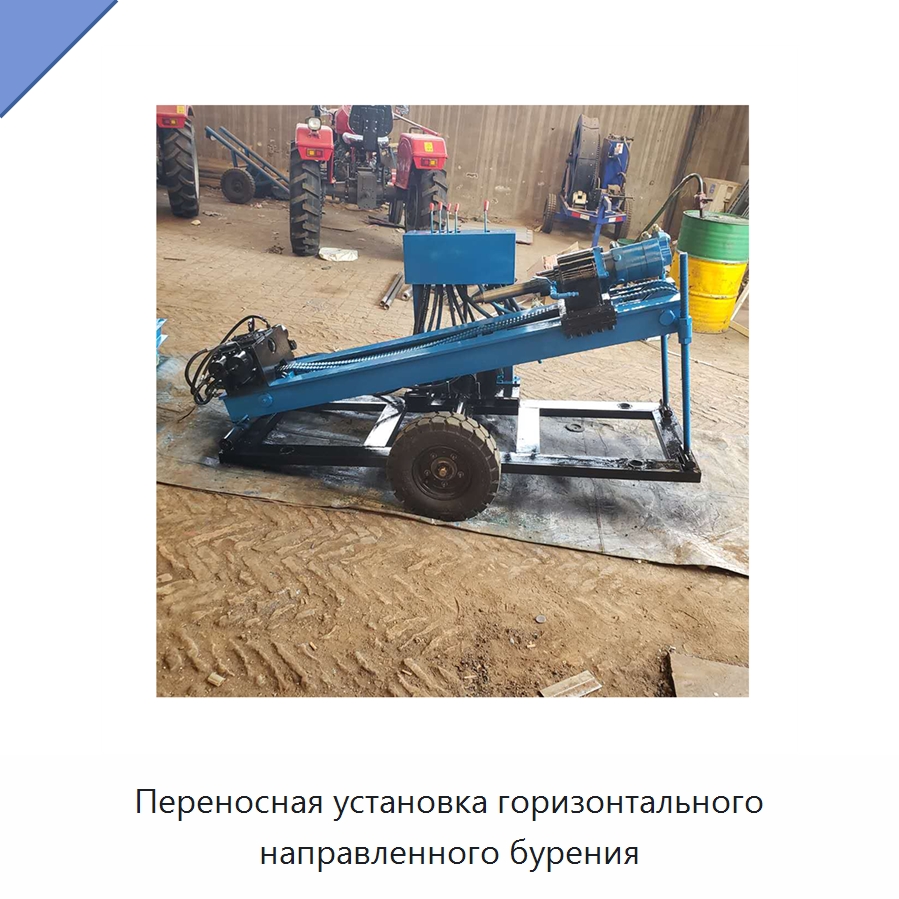

Переносная установка горизонтального направленного бурения
Переносная установка горизонтального направленного бурения выполняет пилотное бурение по заранее заданной траектории с последующим расширением отверстия. Запуск возможен из небольшого котлована или с поверхности, а прокладка труб выполняется по прямой либо кривой линии без промежуточных котлованов. Система установки включает буровую, силовую и рулевую системы, систему бурового раствора, буровой инструмент и вспомогательные инструменты. Поворотный стол соединён с бурильной трубой; его направление, выходная скорость и крутящий момент регулируются для работы в разных условиях. Силовая система состоит из генератора и гидравлического источника питания: высоконапорное гидравлическое масло питает буровую систему, а генератор обеспечивает освещение и вспомогательное электрическое оборудование. Двигатель одноцилиндровый дизельный, его номинальная мощность составляет 22,371 кВт. Система бурового раствора содержит смесительный бак, насос и трубы. Буровой инструмент включает бурильные трубы диаметром 30–45 мм длиной 1 м, одно направляющее долото, развертки диаметром 160 и 260 мм и передаточную коробку 8 т. Механизм изменения наклона мачты позволяет регулировать угол бурения в грунт от 13° до 24°. Крутящий момент поворота составляет 2200 Н·м, скорость поворота — 120 об/мин, усилие толкания и вытягивания — 80 кН, скорость толкания и вытягивания — 10 м/мин. Габариты установки (Д × Ш × В) — 2 × 6,30 × 0,4 м.
Задать вопрос Искать на Baidu
Какую задачу решает установка направленного бурения
Горизонтальная установка направленного бурения используется для бестраншейной прокладки подземных трубопроводов, кабелей и каналов.
Характеристики ЖЯГ-87(9Ю)
Модель (по базе 91Т)ЖЯГ-87(9Ю)
Наличие ЧПУобычное
Основные компонентыдвигатель, насос
Отчёт об испытаниях оборудованияпредоставлен
Максимальный диаметр бурения (мм)260 мм
Типгоризонтальная буровая установка направленного бурения
Напряжение220 В переменного тока
Установка направленного бурения - гибкость поставки.
Каждый проект имеет свои особенности, и мы это учитываем. Именно поэтому по запросу мы уточним у производителя, возможна ли корректировка технических характеристик, типоразмеров и комплектации ЖЯГ-87(9Ю) под условия применения (руками первого изготовителя или собственного производства в России).
Каждый проект имеет свои особенности, и мы это учитываем. Именно поэтому по запросу мы уточним у производителя, возможна ли корректировка технических характеристик, типоразмеров и комплектации ЖЯГ-87(9Ю) под условия применения (руками первого изготовителя или собственного производства в России).
Дата последней сверки данных: 04.10.26
Производитель и характеристики проверены.
Люди, которые искали Установка направленного бурения, также смотрели:
+5 фотоДизельный генератор 80 кВА
Модель: ГРУ-47(9И)
Генератор выполнен с водяной системой охлаждения и в бесшумном исполнении. Рабочая частота составляет 50/60 Гц. Номинальный ток — 144 А, номинальное напряжение — 220 В, 380 В или 400/230 В. Предусмотрен электрический запуск от постоянного тока 24 В.

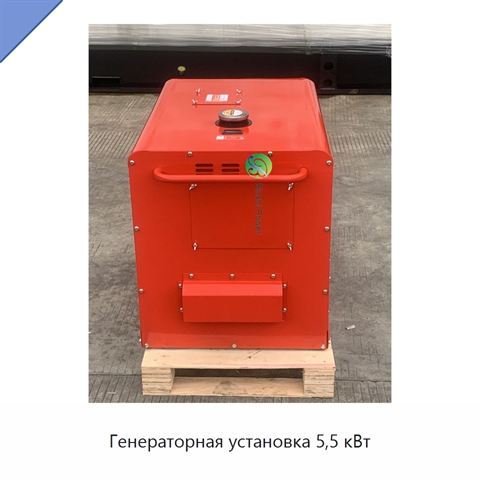

+4 фотоГенераторная установка 5,5 кВт
