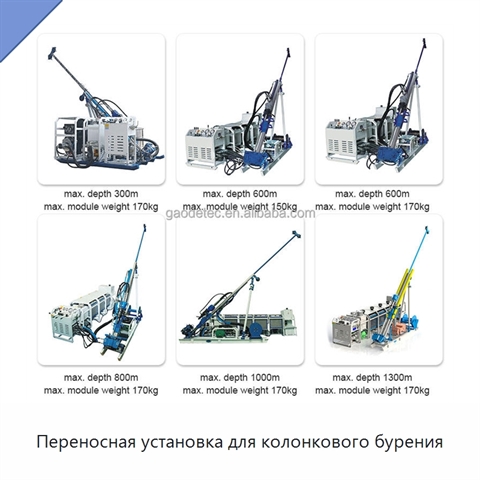

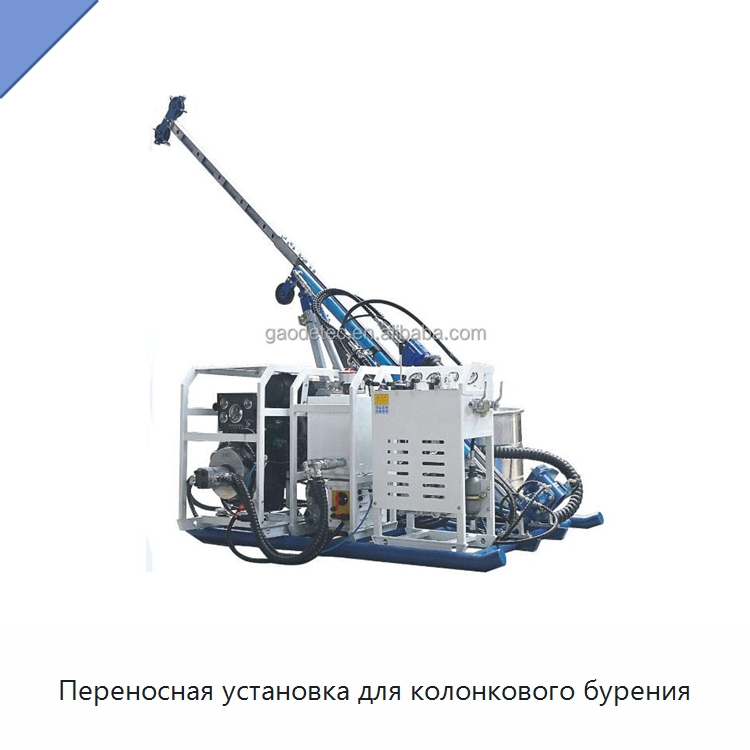

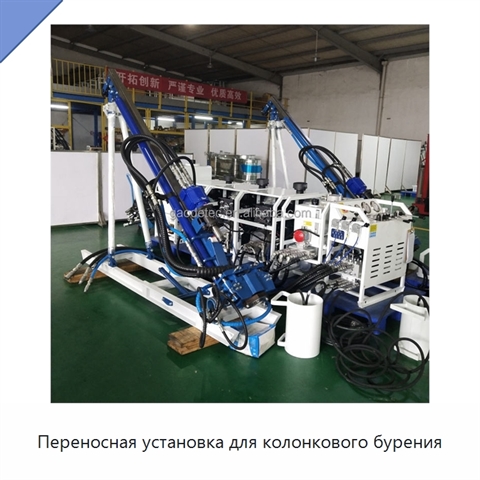

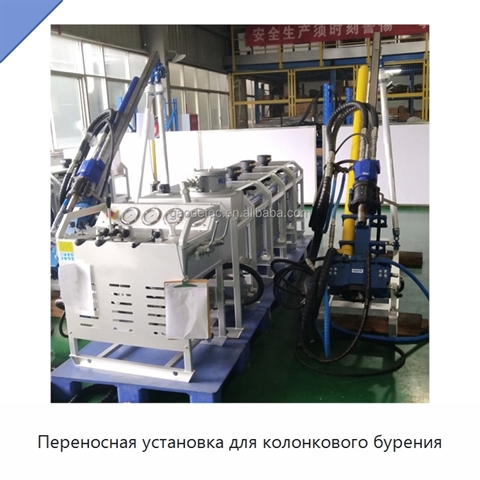

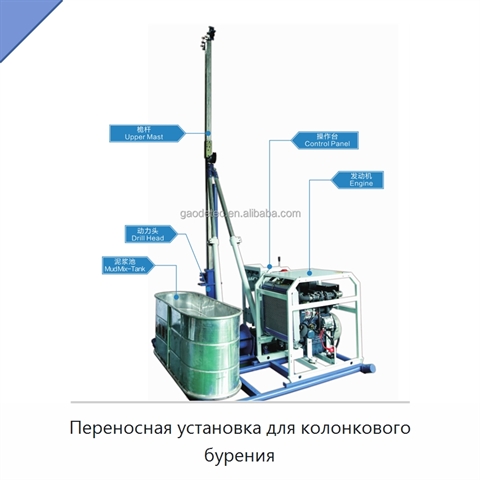

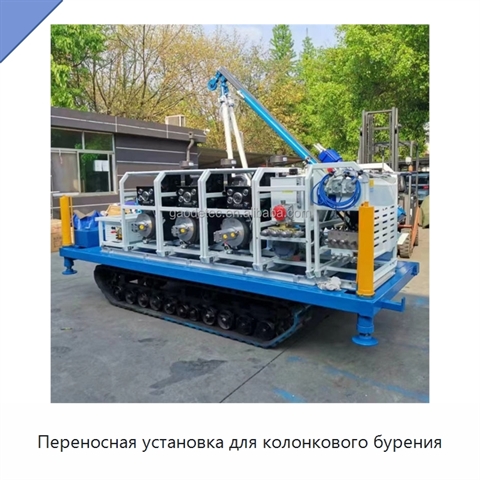

Переносная установка для колонкового бурения

Переносная установка для колонкового бурения предназначена для инженерно-геологических исследований и геологической разведки с канатным отбором керна. Модульная конструкция допускает разборку на отдельные модули; масса наиболее тяжёлого модуля составляет 170 кг. Быстросменные соединения масляных трубопроводов упрощают сборку и разборку. Для размещения подходит ровная площадка размером 4 × 4 м или меньше. Максимальная суточная проходка достигает 180 м, а извлечение керна — более 95 %. Система подачи масла выполнена с параллельным подключением нескольких насосов, имеет водяное охлаждение, максимальное давление 21 МПа и масляный бак вместимостью 70 л. Буровая головка работает с бесступенчатой частотой вращения от 50 до 1500 об/мин и крутящим моментом до 1300 Н·м. Угол подачи регулируется от 45° до 90° с возможностью расширения диапазона до 0–90°; ход цилиндра составляет 1,8 м. Усилие подъёма в одинарном и двойном режиме равно 6,3 и 12,6 т, усилие подачи — 3,2 и 6,4 т. Промывочная система обеспечивает расход до 109 л/мин при давлении до 7 МПа. Зажим со скользящими кулачками рассчитан на максимальный диаметр 127 мм. Лебёдка использует канат диаметром 6 мм, вмещает до 1200 м каната, развивает усилие подъёма 26 кН и скорость подачи до 260 м/мин.
