Артикул: 120-628 Модель: СРЭВ-53-9Н Секция: Дополнительная

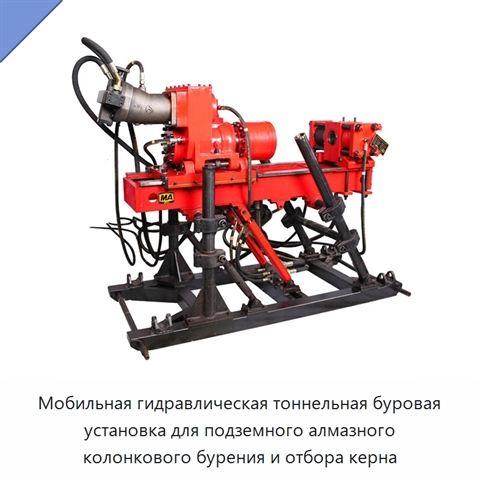

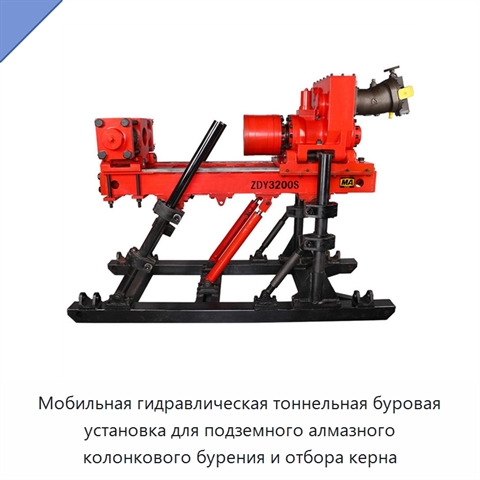

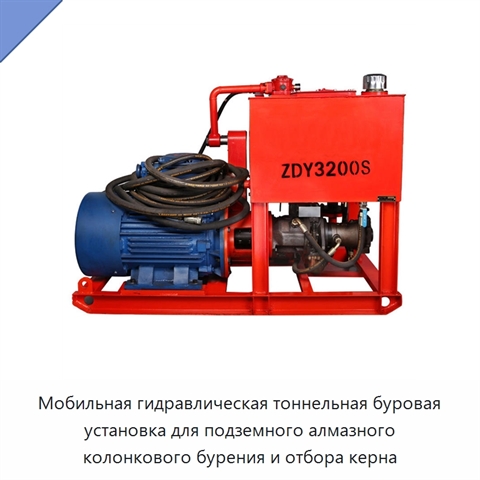

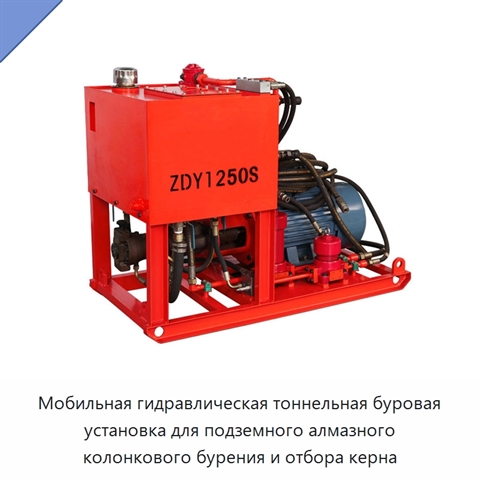

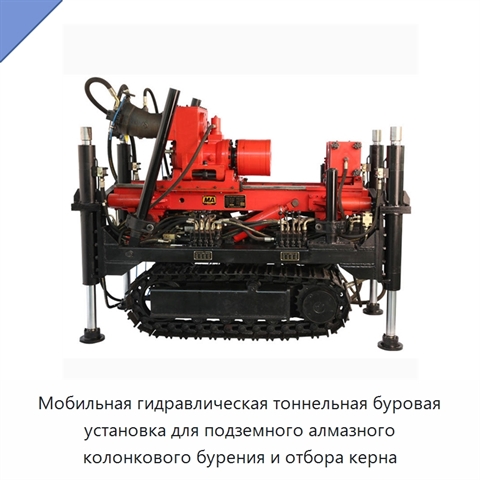

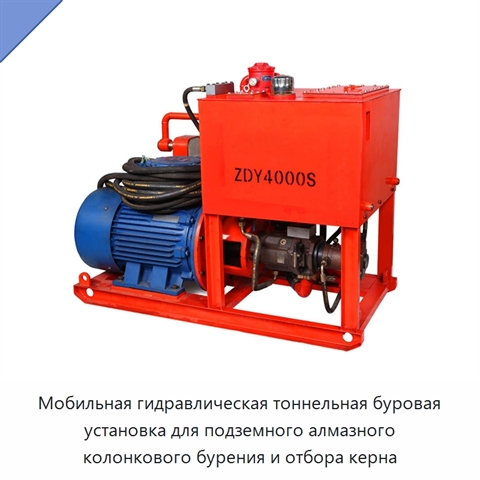

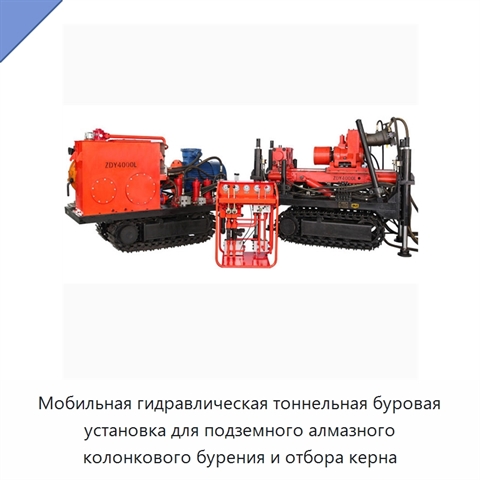

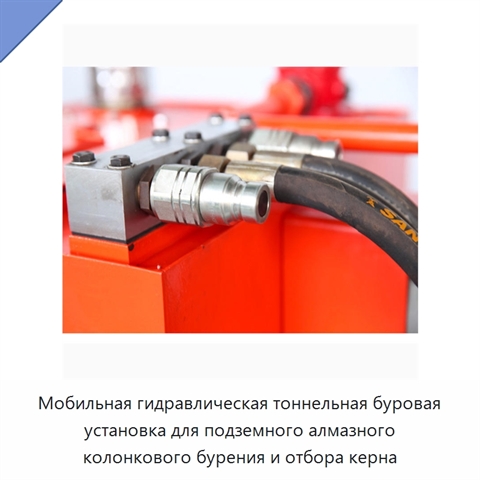

Мобильная гидравлическая тоннельная буровая установка для подземного алмазного колонкового бурения и отбора керна

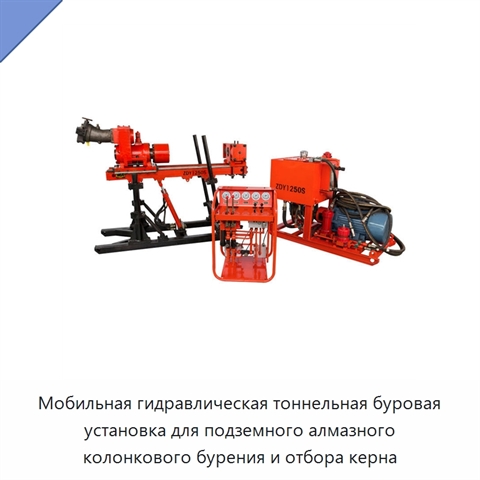

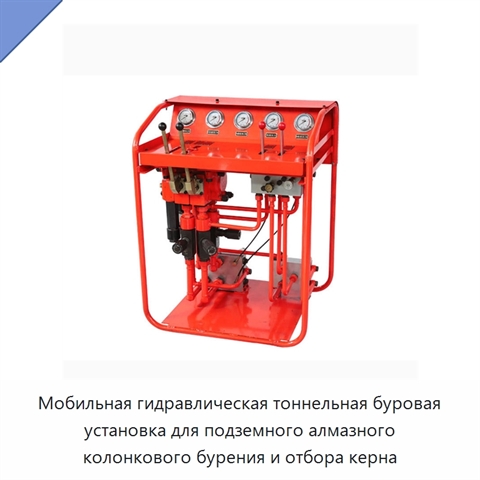

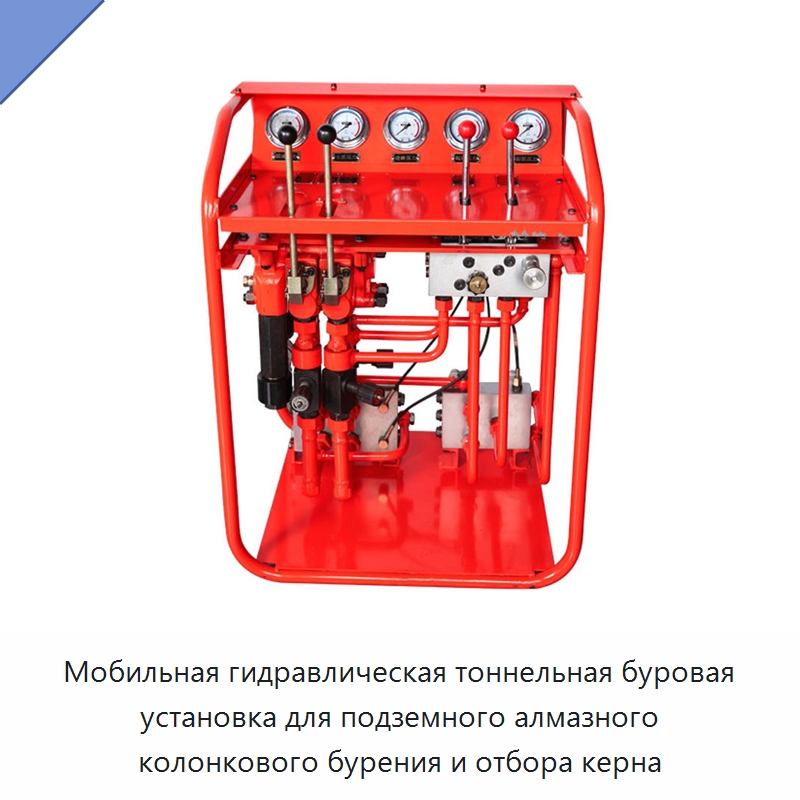

Мобильная гидравлическая тоннельная буровая установка предназначена для подземных работ в угольных шахтах: геологической разведки и отбора керна, поиска воды, дегазации, нагнетания воды для пылеподавления, а также бурения инженерных и геолого-структурных скважин под различными углами. Установка выполняет вращательное бурение твердосплавными и алмазными коронками и может работать с различными бурильными трубами и коронками в соответствии с требованиями бурения. Конструкция включает буровой модуль, насосную станцию, пульт управления и самоходное гусеничное шасси. Буровой модуль, насосная станция и пульт размещены на шасси для перемещения установки. Двухнасосная гидравлическая система позволяет независимо регулировать вращение и подачу. Шпиндель вращателя выполнен со сквозным отверстием для снятия клиньев захвата; управление сосредоточено на пульте. Операции бурения и разгрузки механизированы. Глубина бурения составляет 100–350 м, а диаметры бурения — 50, 42, 63,5 и 73 мм. Угол бурения составляет ±90° либо от 0 до ±90°. В зависимости от исполнения номинальный крутящий момент составляет 660, 1250, 1900, 3200 или 4000 Н·м, а номинальная частота вращения — 50–300, 50–250, 50–270, 50–210 или 50–280 об/мин. Усилие подачи составляет 27, 36, 77, 77 или 100 кН, тяговое усилие — 40, 52, 112, 112 или 150 кН, ход подачи и тяги — 650, 600, 600, 800 или 800 мм. Минимальная рабочая высота составляет 1000 или 1100 мм, максимальная — 2100 мм. Мощность составляет 15, 22, 37, 45 или 55 кВт. Масса установки — 1100, 1350, 2100, 2200 или 2500 кг; масса бурового модуля — 600, 800, 1250, 1200 или 1500 кг.
Наименование производителяPortable Tunnel Underground Drill Core Sample Drilling Rig Geological Grouting Drilling Machine, Geological Exploration Core Drilling Rig Underground Hydraulic Diamond Core Drilling Rig, Core Drill Machine Mine Drilling Rig Diamond Drilling Rig, Portable Hydraulic Underground Tunnel Drill Core Sample Drilling Rig Coal Mine Underground Tunnel Drilling Rig
Задать вопрос Искать на Baidu

Какую задачу решает гидравлическая тоннельная буровая установка

Тоннельная буровая установка применяется в подземных тоннелях угольных шахт для геологической разведки, алмазного колонкового бурения и отбора керна.

Характеристики СРЭВ-53-9Н

Модель (по базе 91Т)СРЭВ-53-9Н
Глубина сверления100–350 м
Диаметр сверления50 мм, 42 мм, 63,5 мм, 73 мм
Тип питаниядизельный
Типтоннельная буровая установка
Применениеруда
Напряжение140 кВт
Гидравлическая системадвухнасосная система с независимой регулировкой вращения и подачи
Конструкция шпинделясквозное отверстие для снятия клиньев захвата
Максимальная рабочая высота2100 мм
Масса бурового модуля600; 800; 1250; 1200; 1500 кг
Масса установки1100; 1350; 2100; 2200; 2500 кг
Минимальная рабочая высота1000; 1000; 1000; 1000; 1100 мм
Мощность15; 22; 37; 45; 55 кВт
Номинальная частота вращения50–300; 50–250; 50–270; 50–210; 50–280 об/мин
Номинальный крутящий момент660; 1250; 1900; 3200; 4000 Н·м
Способ бурениявращательное бурение твердосплавными и алмазными коронками
Тяговое усилие40; 52; 112; 112; 150 кН
Угол бурения±90°; от 0 до ±90°
Усилие подачи27; 36; 77; 77; 100 кН
Ход подачи и тяги650; 600; 600; 800; 800 мм

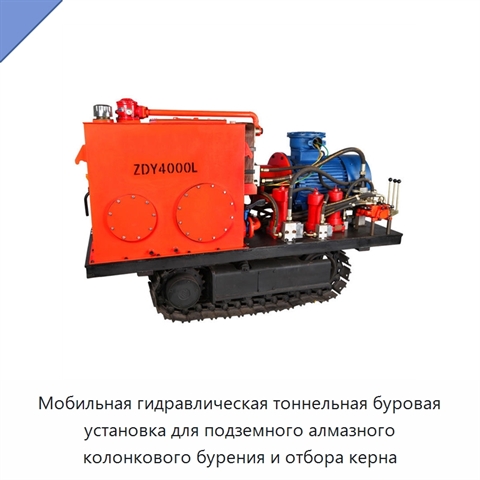

Ходовая частьсамоходное гусеничное шасси
Гидравлическая тоннельная буровая установка - гибкость поставки.

Мы понимаем, что каждый проект уникален. Поэтому по вашему запросу возможна адаптация технических характеристик, типоразмеров и комплектации СРЭВ-53-9Н под конкретные условия применения (силами первого производителя или силами нашего завода в России).

Дата последней проверки актуальности информации: 10.08.26

Производитель и характеристики проверены.
