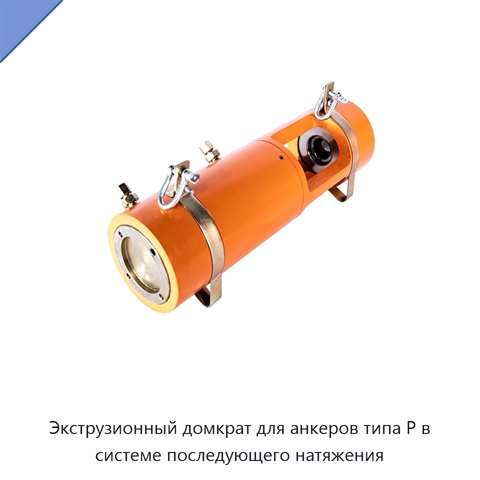

Экструзионный домкрат для анкеров типа P в системе последующего натяжения

Экструзионный домкрат предназначен для экструзии анкеров типа P в анкерной системе типа P. Четыре исполнения имеют номинальное усилие экструзии 494, 503, 566 и 904 кН при номинальном давлении масла соответственно 52, 50, 50 и 45 МПа. Площади поршня экструзии для них составляют 0,95×10⁻², 1,005×10⁻², 1,131×10⁻² и 2,01×10⁻² м², а площади возвратного поршня — 0,314×10⁻², 0,495×10⁻², 0,495×10⁻² и 0,471×10⁻² м². Давление масла при возврате во всех исполнениях составляет менее 25 МПа. В порядке возрастания номинального усилия ход экструзии равен 150, 150, 150 и 180 мм, а масса — 47, 54, 53 и 90 кг. Габаритные размеры в том же порядке составляют 531×Φ150×230, 534×Φ160×240, 534×Φ168×240 и 630×Φ195×270 мм. Первые два исполнения применяются со стальными канатами Φ13 и Φ15 мм, третье — с канатом Φ18 мм, четвертое — с канатом Φ22 мм.
