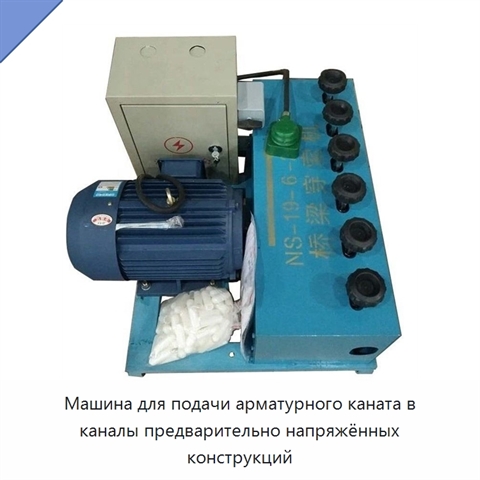

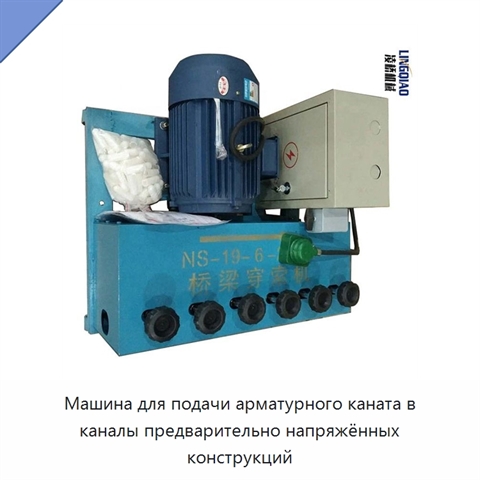

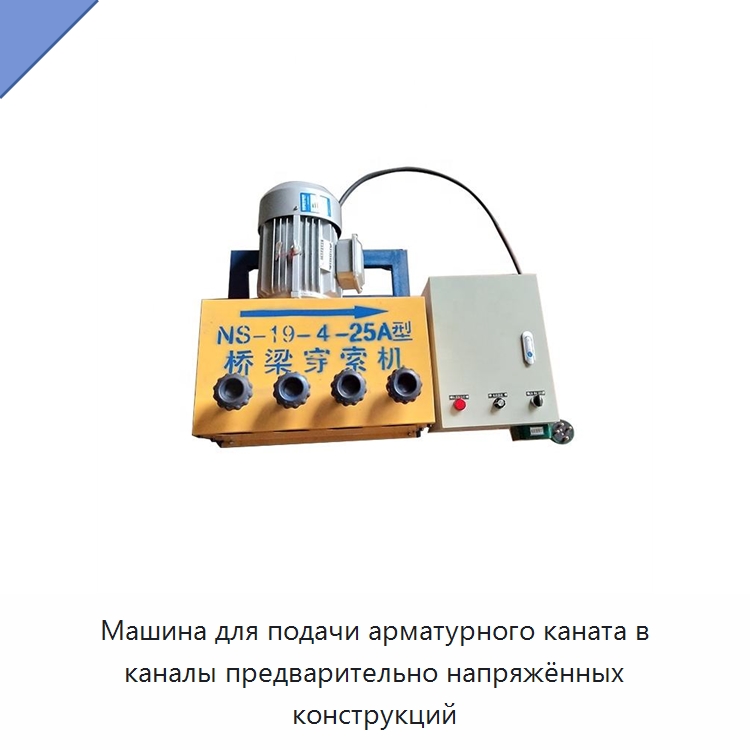

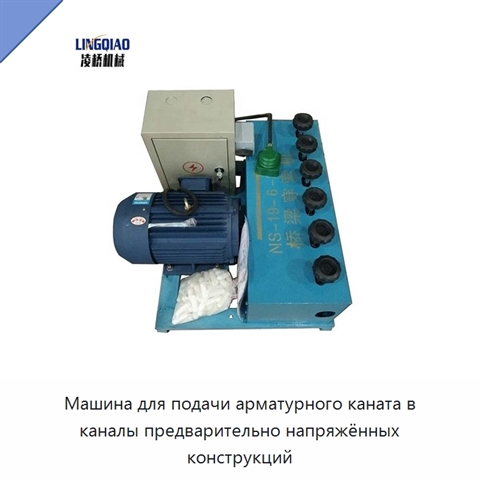

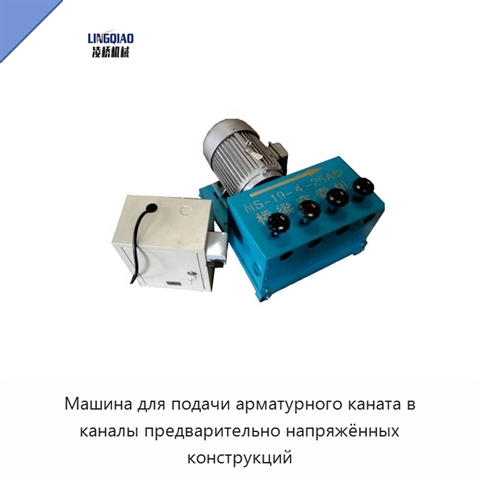

Машина для подачи арматурного каната в каналы предварительно напряжённых конструкций

Машина предназначена для подачи стального арматурного каната в канал при выполнении работ по последующему натяжению предварительно напряжённого бетона. Она применяется при строительстве мостов, крупных зданий, коробчатых балок и других конструкций. Канат вводят во входное отверстие машины, после включения подачи он проходит через выход в гофрированную трубу и далее по трубопроводу в заранее подготовленный канал до достижения требуемой длины натяжения. Подачу регулируют четырьмя маховиками, не допуская чрезмерной затяжки, которая увеличивает износ прижимного колеса. Если требуемая дальность подачи не достигнута, положение маховиков корректируют. После подачи канат отрезают ручной шлифовальной машиной. Перед пуском проверяют исправность и правильность электрических соединений, ослабление шести маховиков, соответствие направления вращения электродвигателя стрелке на корпусе, а также прямое и обратное вращение. Во время работы контролируют вращение; при обнаружении неисправности машину немедленно останавливают, устраняют её причину и только затем запускают повторно. Диаметр каната составляет Φ14–Φ16 мм, длина подачи — 50–150 м. Мощность электродвигателя составляет 3–7,5 кВт, входное напряжение — 380 В, масса — 80–172 кг, габаритные размеры — 650 × 460 × 380 мм. Машина изготовлена из стали.
