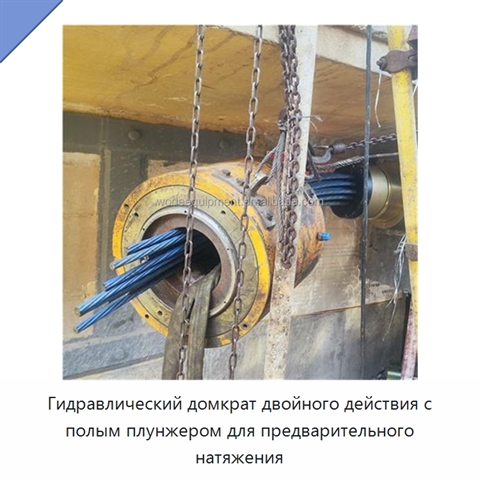

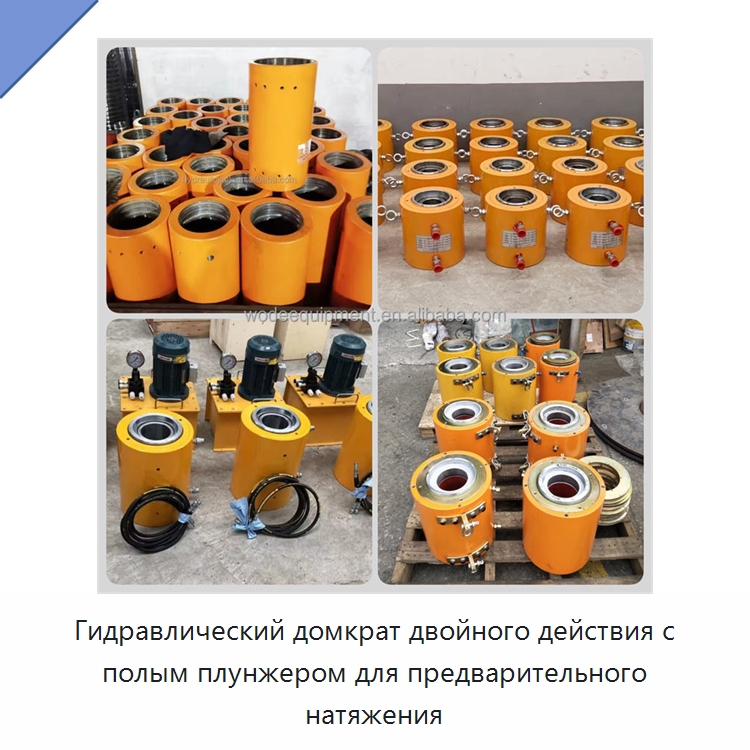

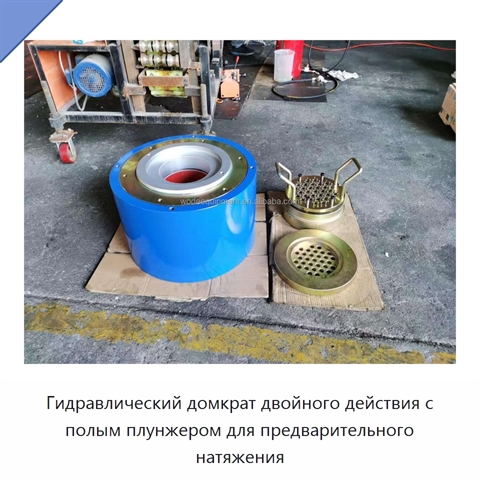

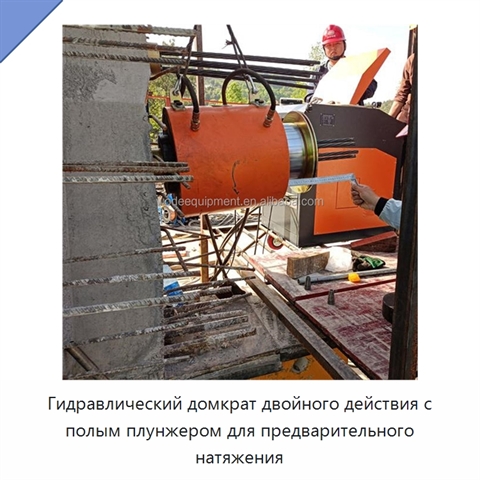

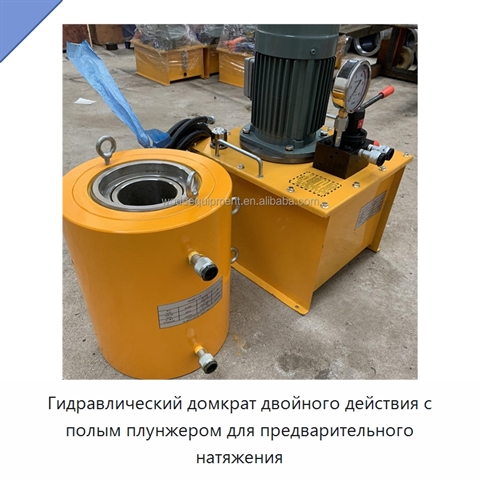

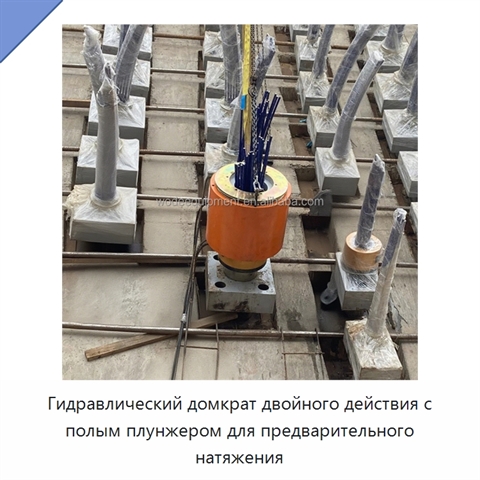

Гидравлический домкрат двойного действия с полым плунжером для предварительного натяжения

Гидравлический домкрат двойного действия с полым плунжером предназначен для предварительного напряжения и постнатяжения с применением анкерных узлов и арматурных канатов. Он используется для натяжения одного или нескольких канатов типоразмеров Φ15,24 и Φ12,7. Корпус гидроцилиндра выполнен с предварительным напряжением, что уменьшает массу при сохранении прочности; конструкция компактная и облегчённая. Компоновка позволяет сочетать домкрат с различными принадлежностями для разных задач анкерного натяжения. Стандартный ход составляет 200 мм. Предусмотрены сочетания тоннажа и усилия натяжения: 22 т/220 кН; 65 т/650 кН; 110 т/1100 кН; 150 т/1500 кН; 200 т/2000 кН; 250 т/2500 кН; 300 т/3000 кН; 350 т/3500 кН; 400 т/4000 кН; 460 т/4600 кН; 500 т/5000 кН; 560 т/5600 кН; 650 т/6500 кН. Диаметр центрального отверстия для этих исполнений составляет соответственно Φ32, Φ60, Φ80, Φ90, Φ114, Φ128, Φ142, Φ158, Φ158, Φ190, Φ193, Φ193 и Φ205 мм. Масса составляет соответственно 20, 58, 80, 120, 135, 180, 250, 290, 310, 400, 430, 460 и 500 кг. Площадь натяжения составляет 4398, 12638, 20488, 30242, 35796, 48356, 57796, 70765, 76302, 87606, 93965, 107156 и 124580 мм². Номинальное давление масла составляет соответственно 50, 51, 54, 50, 56, 52, 52, 49, 53, 53, 53, 52 и 52 МПа. Исполнение на 22 т предназначено для арматурного стержня Φ25; максимальное число натягиваемых канатов для исполнений от 65 до 650 т составляет соответственно 3, 5, 7, 9, 12, 14, 17, 19, 22, 24, 27 и 31. Домкрат применяется при строительстве мостов, зданий, железных дорог и метрополитенов, а также водохозяйственных и гидроэнергетических объектов.
