Артикул: 114-216
Модель: ГВЮ-17-2Ж
Секция: Дополнительная

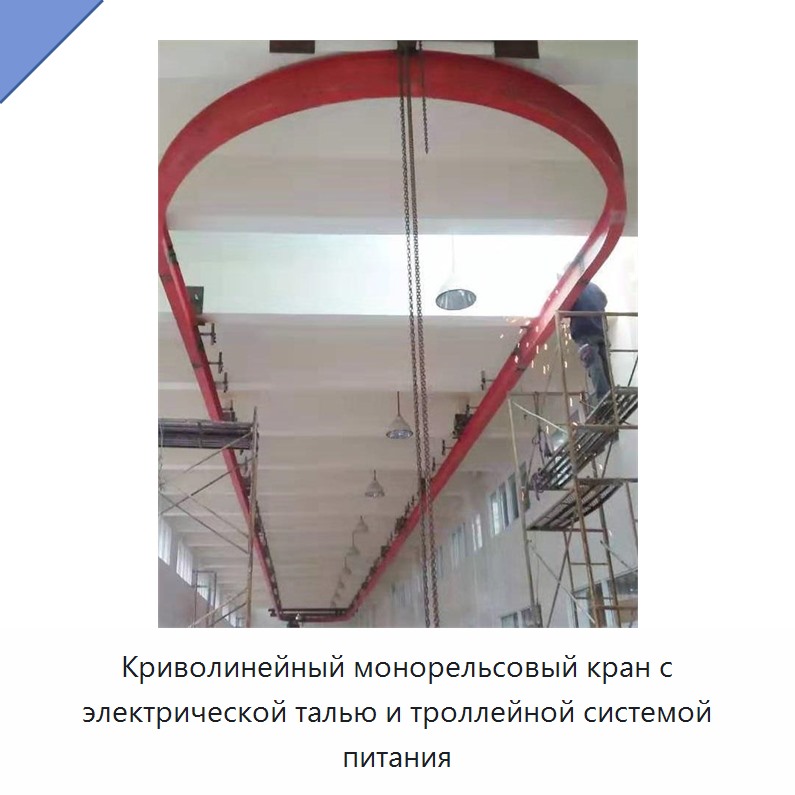

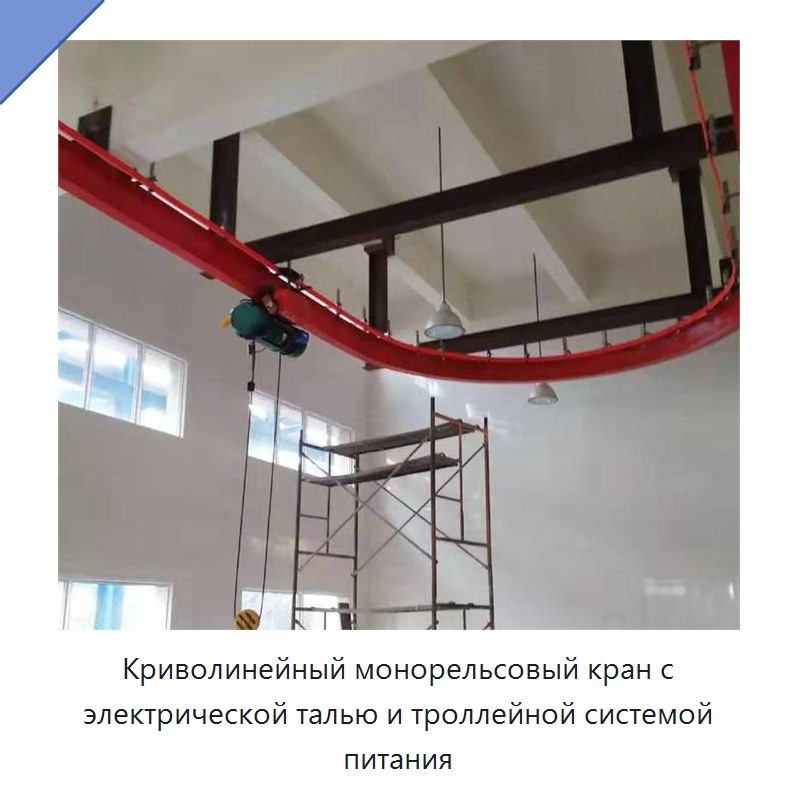

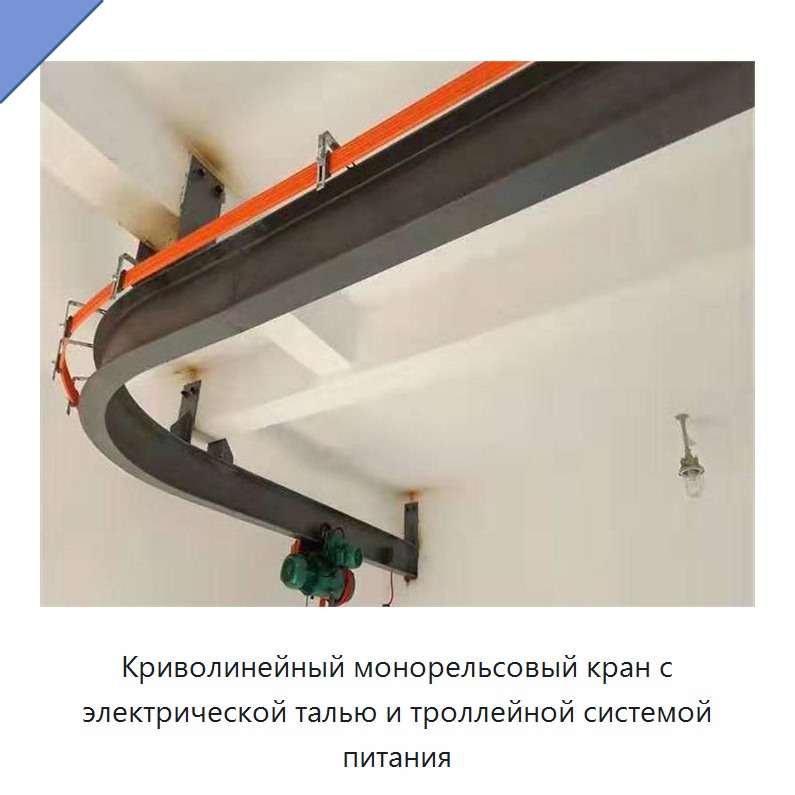

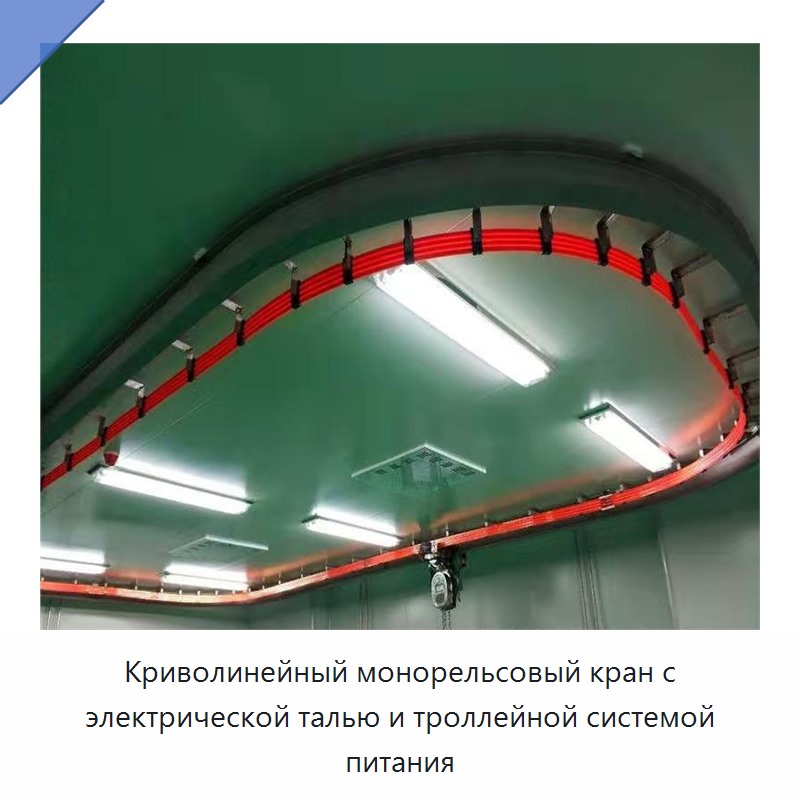

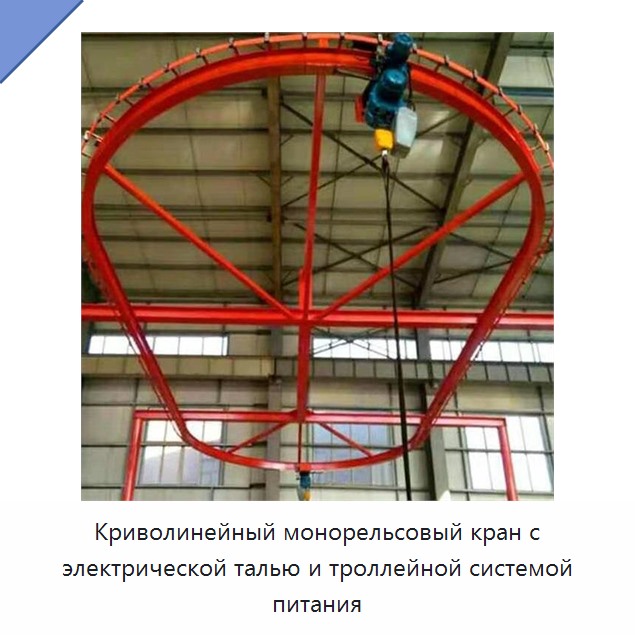

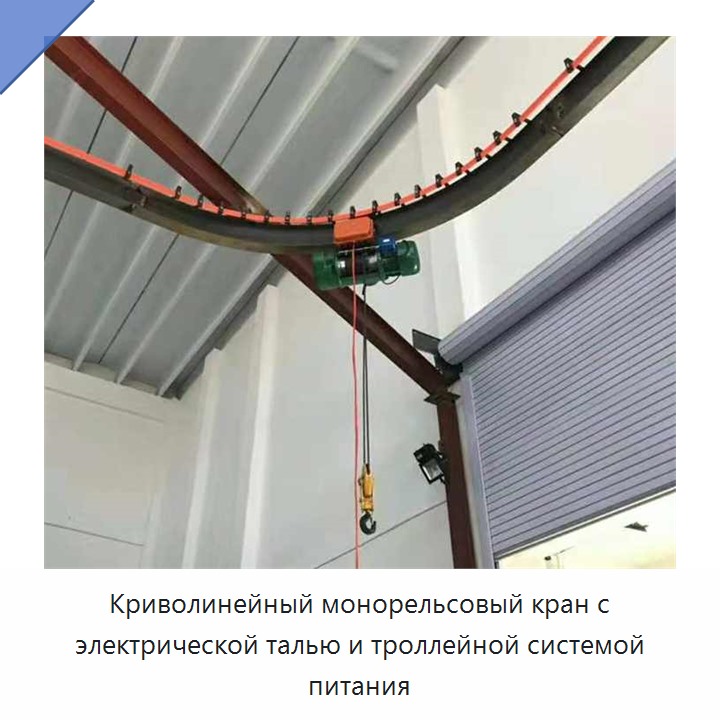

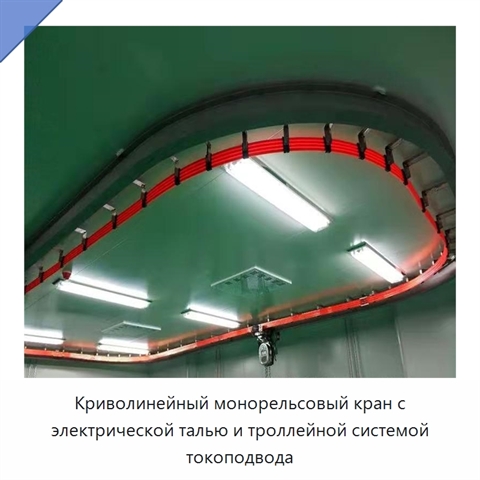

Криволинейный монорельсовый кран с электрической талью и троллейной системой токоподвода
Криволинейный монорельсовый кран предназначен для перемещения грузов по трассе с изгибами. Конструкция включает криволинейный рельс, по которому перемещается электрическая таль, и троллейную систему токоподвода для её непрерывного электропитания. Токоподводящая шина повторяет конфигурацию монорельсовой трассы и допускает прокладку по изгибам вокруг балки системы. Кран используется для обхода препятствий на пути перемещения груза и формирования технологической линии подъёма. Угол изгиба рельса составляет 90° или 180°, распространённые радиусы изгиба — 1,5, 2 и 2,5 м. Грузоподъёмность составляет от 1 до 10 т, максимальная высота подъёма — 9 м. Масса крана составляет 300 кг.
Задать вопрос Искать на Baidu
Какую задачу решает криволинейный монорельсовый кран для перемещения грузов
Криволинейный монорельсовый кран применяется для перемещения грузов по изогнутой трассе в производственных процессах и для обхода препятствий на участке подъёма.
Характеристики ГВЮ-17-2Ж
Модель (по базе 91Т)ГВЮ-17-2Ж
Типовой радиус криволинейного рельса1,5 м, 2 м, 2,5 м
Conductor bar routingТокоподводящая шина может изгибаться по контуру балки монорельсовой системы
Угол изгиба криволинейного рельса90° или 180°
Тип талиЭлектрическая
Макс. высота подъема9 м
Система электропитанияТроллейная система токоподвода
НазначениеПеремещение грузов по криволинейному рельсу
Конфигурация рельсаКриволинейный рельс
Номинальный грузовой момент.
Номинальная грузоподъемность1–10 т
Пролет.
Масса (кг)300 кг
Криволинейный монорельсовый кран для перемещения грузов - гибкость поставки.
Мы понимаем, что каждый проект уникален. Поэтому по запросу возможна настройка технических параметров, типоразмеров и комплектации ГВЮ-17-2Ж под конкретные задачи (силами завода-изготовителя или нашего предприятия в России).
Мы понимаем, что каждый проект уникален. Поэтому по запросу возможна настройка технических параметров, типоразмеров и комплектации ГВЮ-17-2Ж под конкретные задачи (силами завода-изготовителя или нашего предприятия в России).
Дата последней проверки актуальности информации: 09.08.26
Производитель и технические характеристики подтверждены.
Люди, которые искали Криволинейный монорельсовый кран для перемещения грузов, также смотрели:

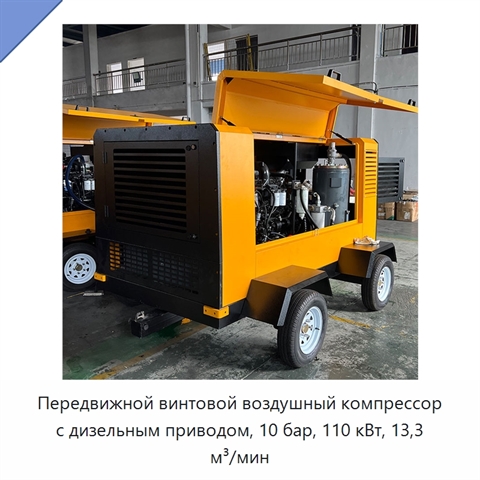

+5 фотоПередвижной винтовой воздушный компрессор с дизельным приводом, 10 бар, 110 кВт, 13,3 м³/мин
Модель: ЖЮХ-19-8Д
Передвижной винтовой воздушный компрессор оснащён дизельным приводом и колёсами, исполнение предусматривает смазку. Сжимаемая среда — воздух. Давление составляет 10 бар, мощность — 110 кВт, производительность — 13,3 м³/мин, напряжение — 220 В. Компрессор предназначен для буровых установок, включая у
+5 фотоДвухскоростной планетарный редуктор конечной передачи хода
Модель: ДПА-12-8Л
Двухскоростной планетарный редуктор конечной передачи хода выполнен по планетарной схеме. Выходная скорость составляет 14–280 об/мин, а выходной крутящий момент — 1,8–2430 Н·м.
+5 фотоДвухступенчатая полугерметичная поршневая компрессорная установка воздушного охлаждения для холодильного помещения
Модель: БФЕ-98-1К
Компрессорная установка оснащена полугерметичным поршневым компрессором, в котором реализована двухступенчатая схема сжатия. Воздушное охлаждение предусмотрено для компрессорного агрегата при работе в холодильном помещении. Изделие имеет металлическое исполнение и рассчитано на напряжение 380 В. Раб

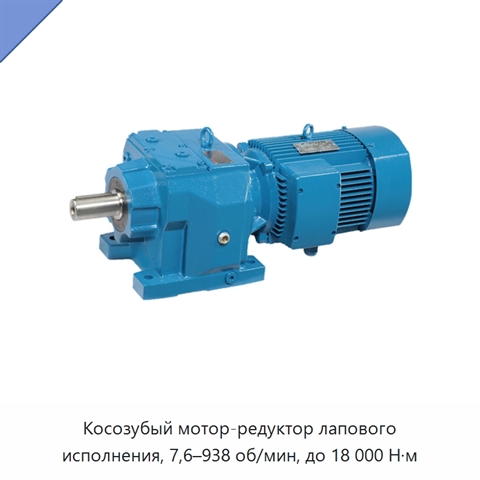

+5 фотоКосозубый мотор-редуктор лапового исполнения, 7,6–938 об/мин, до 18 000 Н·м
